實驗簡介:
本課程依托于申請人承擔的國家自然科學基金杰出青年基金項目、江蘇省杰出青年基金項目、江蘇省重點研發計劃等相關項目,利用教師團隊在第三代半導體微波集成電路教學和科研方面的長期積累和前沿技術,將科研成果凝練并抽取出關鍵且適合教學的知識點而形成。該課程采用虛擬仿真手段模擬商用衛星高可靠第三代半導體微波集成電路協同設計。學生在學習電磁場與微波技術、微波集成電路和微波測量等知識基礎上,針對平臺發布的任務,進行星地通信鏈路損耗計算,根據天線增益及接收機靈敏度確定星載微波系統發送端等效全向輻射功率。完成第三代半導體微波功率放大器設計,包括晶體管柵長和柵寬尺寸的確定、靜態工作點的合理選取等以滿足系統對功率放大器的輸出功率、效率和線性度等性能指標的要求。獲取微波功率放大器的散射參量,據此判斷放大器的穩定性。探究太空中存在輻照以及漏氣導致的低氣壓環境對微波功率放大器性能的影響。實驗效果以誤比特率、傳送圖文信息、集成電路燒毀圖片等形式直觀形象地實時同步呈現。通過觀察和對比微波功率放大器在不同工作狀態下的通信效果,理解第三代半導體微波集成電路設計的關鍵理論知識。本課程是真實實驗在仿真環境下的實現,除沒有實際制作外,設計過程與設計結果與現實中的實驗高度一致。
實驗背景:
(1)半導體微波集成電路是服務國家“新基建”戰略需求,是國民經濟發展和現代國防建設的重要支撐。微波集成電路方面的專業人才培養也是國家經濟和國防建設的迫切需要。本虛擬仿真課程依托團隊在射頻與微波集成電路方面的教學和科研,服務國家戰略需求,培養半導體微波集成電路方面的工程精英人才。
(2)商用衛星高可靠第三代半導體微波集成電路協同設計由于投資成本大,設計周期長,技術風險高,無法給學生開設實體實驗,不僅是因為代價太大(采用氮化鎵(GaN)工藝設計集成電路的成本很高),還涉及到難以解決的極端環境(太空的輻照和低氣壓條件等)、實驗結果觀測(芯片內部某些節點處的信號)等問題。傳統上這部分教學內容多以理論授課為主,教學效率低、學生體驗差。
設計原則:

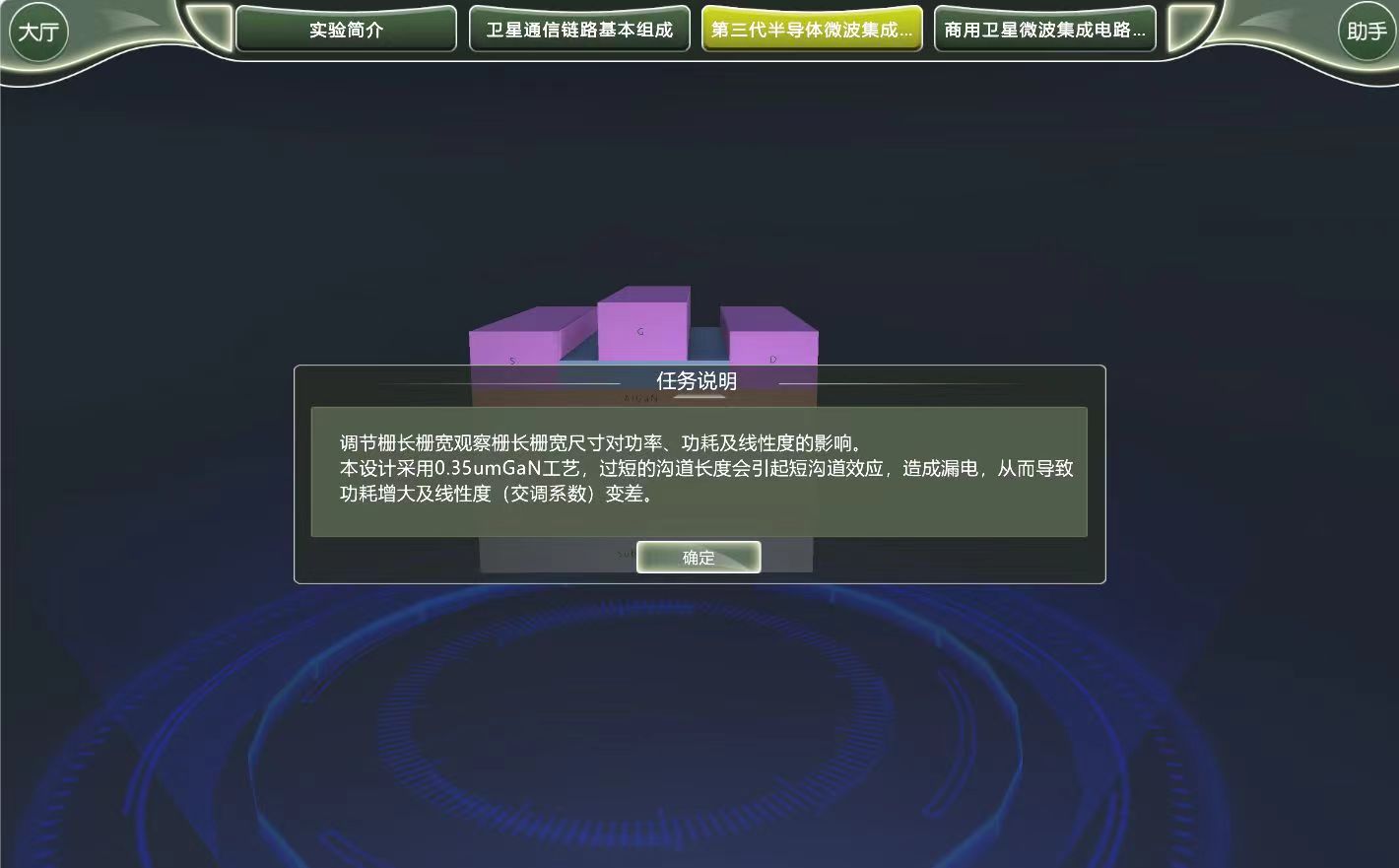

項目設計包含三部分,即衛星鏈路基本組成等基礎知識,微波集成電路建模仿真集成,星載第三代微波集成電路綜合仿真與設計。其中微波集成電路建模仿真集成模塊包含器件設計、電路設計、環境適應性設計三個模塊。衛星鏈路基本組成等基礎知識主要讓學生補充學習和認知實驗中的衛星設計對象,設計指標和可設計的參數。微波集成電路建模仿真集成主要是通過后來電磁計算算法,建立了GaN器件的溝道寬長比、匹配、封裝等設計參數與功率、功耗、線性度等指標參數的關系,學生通過控制變量法,尋找設計參數。最后通過星載第三代微波集成電路綜合仿真與設計步驟,完成多參數優化設計,實現北斗衛星定位和短報文等功能要求。
半導體微波集成電路自主化是服務國家“新基建”戰略需求,半導體微波集成電路方面的人才培養是國家經濟發展和國防建設的迫切需要。半導體微波集成電路設計及相關實驗室微電子科學與工程專業必修課程《微波技術》和《現代微波測量技術》的核心教學內容。課程中,GaN器件的組成,器件中溝道寬長比、匹配、封裝等設計參數與功率、功耗、線性度等指標參數的影響機理是半導體微波集成電路的難點。其涉及到的理論知識點多、技術復雜,學生理解難度高。這部分內容無法給學生開設實體實驗,不僅因為代價太大,還涉及到難以解決的安全、保密、實驗結果觀測等問題。針對上述問題,團隊以相關科研和教學成果為基礎,遵照“能實不虛,虛實結合”的原則自主研發了“商用衛星高可靠第三代半導體微波集成電路協同設計虛擬仿真實驗”項目,基本設計原則如下:
(a)堅持以學生為中心的教學理念,實驗方案采用了問題導向的設計方法,實驗情景吸引力強。本實驗項目圍繞高可靠第三代半導體微波集成電路協同設計中的GaN核心器件設計、攻防微波集成電路設計、太空環境適應性綜合設計三種典型場景進行綜合設計,將知識學習和能力提升有機融合,培養學生解決復雜工程問題的綜合能力和探究式的思維方式。
(b)本實驗項目的實驗效果以I-V曲線、線性度、誤碼率、定位信息、波形等形式實時同步呈現。通過觀察和對比不同條件下的通信傳輸效果,理解北斗衛星定位和短報文功能與半導體微波集成電路協調設計關鍵理論知識。
(c)本實驗項目依托團隊承擔的江蘇省重點研發計劃等項目,將最新科研成果轉化成教學資源,該項目是仿真環境下的真實驗,核心要素逼真度高,具有較強的視聽覺效果;通過隨機給定衛星定位要求參數和太空環境等,實現實驗任務和學生設計的互動,富有趣味性和挑戰性。
(d)融入課程思政元素,潤物細無聲,培養學生的家國情懷。把我國射頻與微波集成電路發展的艱辛歷程、老一輩軍工人服務國家、獻身國防的先進事跡收錄在實驗項目的在線“知識角”中。學生通過自主學習,激發愛國情懷,增強民族使命感和責任感。
實驗?zāi)繕耍?/b>
本虛擬仿真實驗項目采用虛擬仿真手段模擬商用衛星高可靠第三代半導體微波集成電路協同設計,是《現代微波測量技術》專業實驗課程中的一個重要組成部分,實驗課程目標如下:

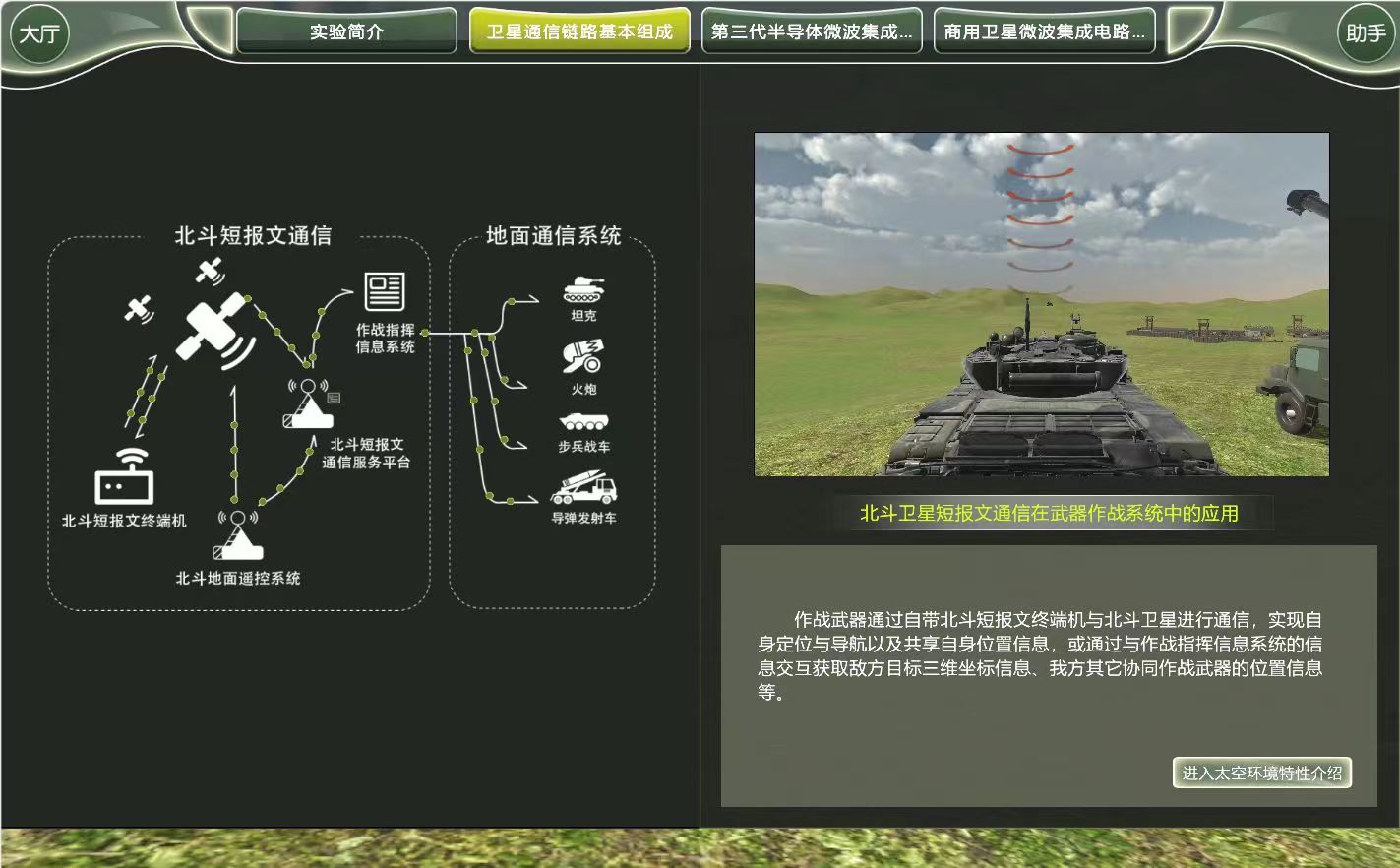

(1)幫助學生熟悉衛星鏈路基本組成,在了解衛星的定位和短報文功能中,掌握三代半導體微波集成電路基本工作原理,提高學生對功率放大器的認知能力。
(2)幫助學生熟悉GaN器件的溝道寬長比、匹配、封裝等設計參數與功率、功耗、線性度等指標參數的關系和設計方法,提高學生的星載第三代半導體微波集成電路設計能力。
(3)幫助學生熟悉環境適應性對商用衛星第三代半導體微波集成電路的影響,掌握星載第三代半導體微波集成電路綜合設計方法,提高學生解決復雜工程問題的能力。
實驗要求:
(1)專業與年級要求
本實驗所屬課程為《射頻/微波系統綜合實驗》,是南京理工大學電子信息工程,通信工程,電子科學與技術,微電子科學與工程專業骨干實驗課程。本實驗課程面向電子信息工程,通信工程,電子科學與技術,微電子科學與工程專業大三和大四學生必選。
(2)基本知識和能力要求
本實驗課程先修理論課程包括:《電磁與與電磁波》、《微波技術》、《現代微波測量技術》三門專業必修理論課程。學生學習本門課程之前所需掌握的主要能力和知識結構
(a)要求學生掌握衛星通信系統的基本組成,誤碼性能等。
(b)要求學生掌握微波集成電路的設計原理,了解GaN器件的設計參數及性能指標。
(c)要求學生掌握GaN晶體管伏安特性曲線隨晶體管尺寸及靜態工作點的變化規律。
(d)要求學生掌握GaN晶體管構成的放大器散射參量的獲取并能確定放大器的穩定性。
(e)要求學生掌握功率放大器設計中的阻抗匹配。
(f)要求學生了解功率放大器微波集成電路的設計原理及太空環境適應性。
值得一提的是,由于本項目的知識角提供了較多文獻、視頻學習資料,學生通過自主學習,能夠較好的完成本實驗所有環節的實驗任務。
