實驗簡介:
合理的礦石碼頭裝卸工藝,是港口安全高效運營的基礎,也是對海洋強國戰略的重要落實。團隊基于工程實例,采用虛擬仿真技術,設計了“碼頭前沿裝卸作業-水平輸送系統設計-庫場通過能力分析-裝卸工藝綜合設計”四個模塊,著重解決實踐認知及實體實驗占地面積大、實驗成本高、開展周期長、現場危險大等不足。實驗以科研反哺教學,突破時空限制,幫助學生系統掌握礦石碼頭裝卸工藝設計方法,培養具有家國情懷的復合型港航專業人才。
實驗背景:
港口是水陸交通和物流的樞紐,在國民經濟中居于重要的特殊地位,歷來有國家“門戶”、“窗口”和交通“樞紐”之稱,處在中國對外開放的最前沿地帶。港口是“一帶一路”中海上絲綢之路的起點,海洋經濟和社會發展的重要基礎設施,建設世界一流的現代化海洋港口是海洋強國戰略的必然要求。近年來隨著中國國際貿易不斷發展且高度依賴海上運輸,適應國家“走出去”戰略的發展;“一帶一路”戰略的提出等背景因素都促進了中國不斷地參與海外港口項目,港口合作正逐漸成為中國與港口所在國家交往的一種重要方式。
全球80%的貨物依靠海運完成,港口作為海運的終端,在資源配置、集疏運方面發揮著重要的樞紐作用?!?/font>2021中國海洋經濟發展指數》報告指出,受新冠肺炎疫情影響,2020年全球海運貿易量整體下滑,我國經濟和海運貿易在經歷年初下降后迅速反彈,海運進口表現強勁。2022年吞吐量排名前10名的港口中有8個來自中國,主要港口吞吐量已恢復至疫情前水平,我國完成港口貨物吞吐量156.8億噸,同比增長0.9%。
2022年交通運輸部發布的《水運“十四五”發展規劃》中對水運行業發展提出了更高要求,“十四五”時期,預計水運需求將在高基數上保持中低速增長,2025年水路貨運量、港口吞吐量將分別達到85億噸、164億噸,年均增長2%-3%;明確提出推進沿海主要貨類專業化碼頭和公共基礎設施建設,建設一批港口大型鐵礦石接卸碼頭。
我國鐵礦石需求量龐大,80%以上依賴進口,其中澳大利亞為主要進口國。受國際形勢影響,為對沖澳大利亞安全風險,實行鐵礦石多元化戰略的重要布局,中資企業于2020年6月取得幾內亞西芒杜鐵礦的開采權,鐵礦相關港口和鐵路的建設已提上日程。澳大利亞和幾內亞的鐵礦石,均需通過海運至國內沿海碼頭,鐵礦石碼頭的建設、生產和運營已成為極為重要的環節。
港口既是鐵礦石的接卸地,也是堆存地,更是混礦作業的前沿陣地。以“裝卸船機-帶式輸送機-堆取料機”為代表的典型礦石碼頭裝卸工藝在大型專業化碼頭中應用較廣,機械技術參數設計時若產生偏差,一旦發生事故即關系到港口從業人員的生命財產安全,如裝卸船機抗傾覆能力不足而直接傾覆、跳軌或墜海,帶式輸送機皮帶撕裂導致托輥變形或損壞等。因此,根據實際工程的自然條件、船型尺度、年貨運量等參數的變化,合理設計礦石碼頭的裝卸工藝,是提高碼頭裝卸效率、加快庫場周轉能力、保障碼頭安全營運的基礎,也是建設現代化海洋港口的基本保障。
設計原則:
借助虛擬實驗技術,將晦澀的專業名詞定義以學生更易接受的形式(圖片、動畫等)生動地展現出來,通過虛擬世界對礦石碼頭和裝卸工藝的介紹,增強學生對礦石裝卸工藝的認知,加深學生對課程相關知識的理解,彌補了實體實驗無法開展的不足。
(1)堅持以學生為本、自主學習探究的教學理念
堅持以學生為中心,以任務驅動為導向,科學合理地設置實驗教學環節。實驗基于三維虛擬仿真技術,真實還原了礦石碼頭全方位、立體化、開放式、交互性的實驗場景,并提供了內容詳實的知識點和知識角,引導學生圍繞任務開展自主式的學習和探究,身臨其境地通過“沉浸式”交互式操作,高效有序地開展實驗。
(2)設置科學合理、循序漸進的實驗環節
實驗依據《港口規劃與布置》、《港口裝卸工藝》、《港口水工建筑物》等課程大綱和關鍵知識點建立了多層次、多模塊的實驗教學體系,使學生逐步完成“基礎認知、規律探究、自主設計”三個層面的實驗,循序漸進地開展“基本原理知識學習、設計分析能力訓練、創新工程思維培養”的實踐學習過程,充分掌握礦石裝卸工藝基本認知、裝卸工藝設計原理以及裝卸工藝綜合設計,初步構建礦石裝卸工藝知識體系。
(3)實現容錯探究、修正優化的實踐操作
實驗結果錯誤或不理想時,學生可根據提示和評估結果進行多次嘗試,實現實驗結果的修正和優化,使學生充分感受到探索、解決問題的樂趣,提升求知欲和探索能力,培養學生建立理論設計、仿真驗證、反復優化的工程設計思維,以及設計計算、實踐操作和工程應用的能力。
(4)堅持科教融合、立德樹人的教育理念
建設礦石碼頭裝卸工藝優化設計虛擬仿真實驗課程,將國家戰略與工程實際緊密結合,旨在培養具有家國情懷的復合型水利專業人才,促進港口航道相關學科建設。不僅能增進社會各界對港口的認識,更是在高等教育層面對習近平總書記提出海洋強國戰略的重要落實。碼頭裝卸工藝設計的傳統實踐認知環節具有高成本、難度大、高風險等難題,實體實驗由于占地面積大、實驗成本高、實驗周期長、破壞性實驗極具危險等一系列因素影響而無法開展,無法滿足新時代水利專業人才的培養需求。本實驗在傳授礦石裝卸工藝知識的同時,幫助學生樹立認真、嚴謹、負責的價值觀,激發學生的專業認同感以及投身海洋強國建設的情懷和使命感。
實驗?zāi)繕?biāo):
建設礦石碼頭裝卸工藝優化設計虛擬仿真實驗課程,將實驗課程與工程實際緊密結合,旨在培養具有家國情懷的復合型港航專業人才,促進港口航道相關學科建設。不僅能增進社會各界對港口的認識,更是在高等教育層面對海洋強國戰略的重要落實。實驗的主要教學目標簡述如下:
(1)熟悉礦石碼頭裝卸工藝的全流程,促進學生對港口相關專業知識的融會貫通

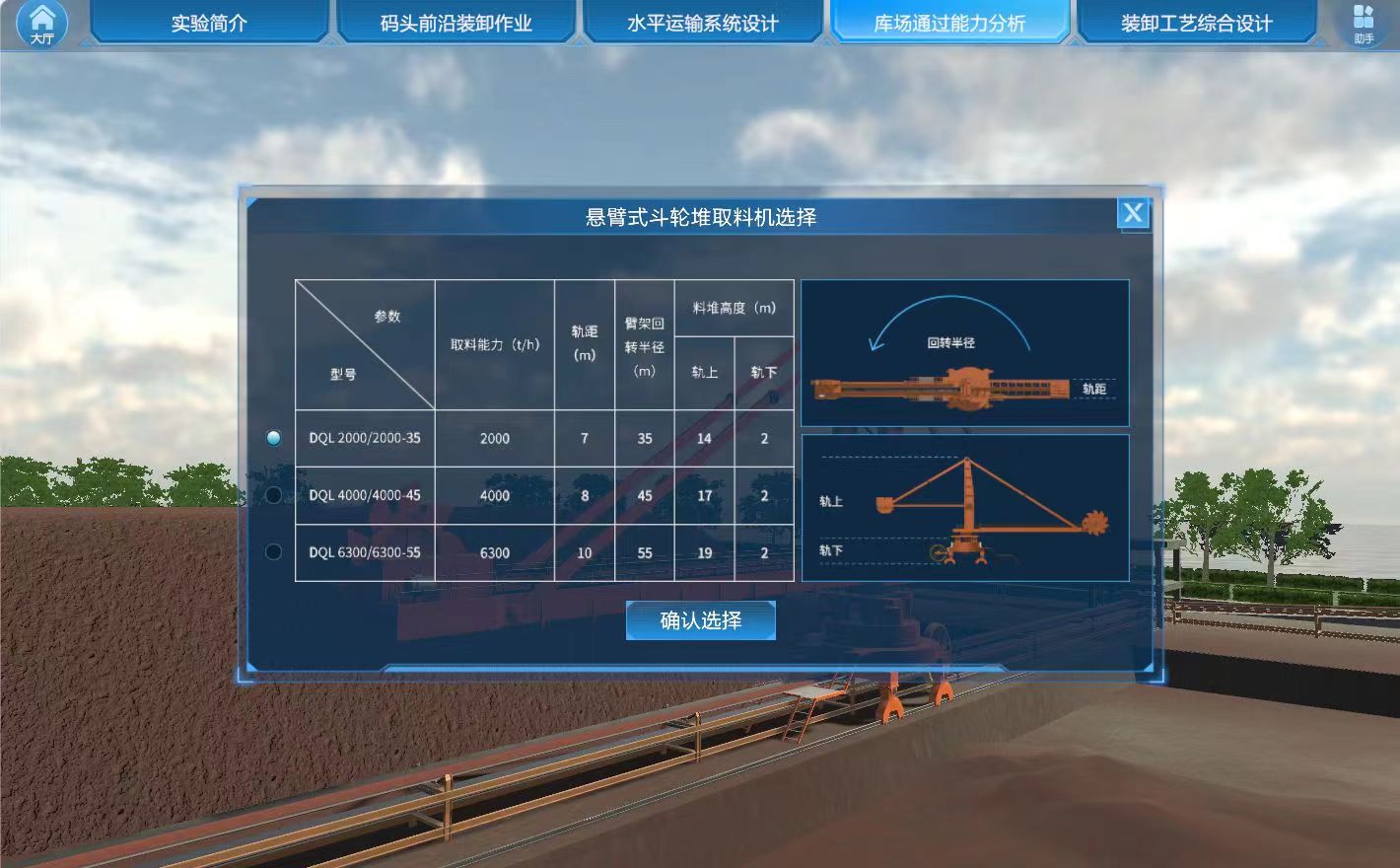

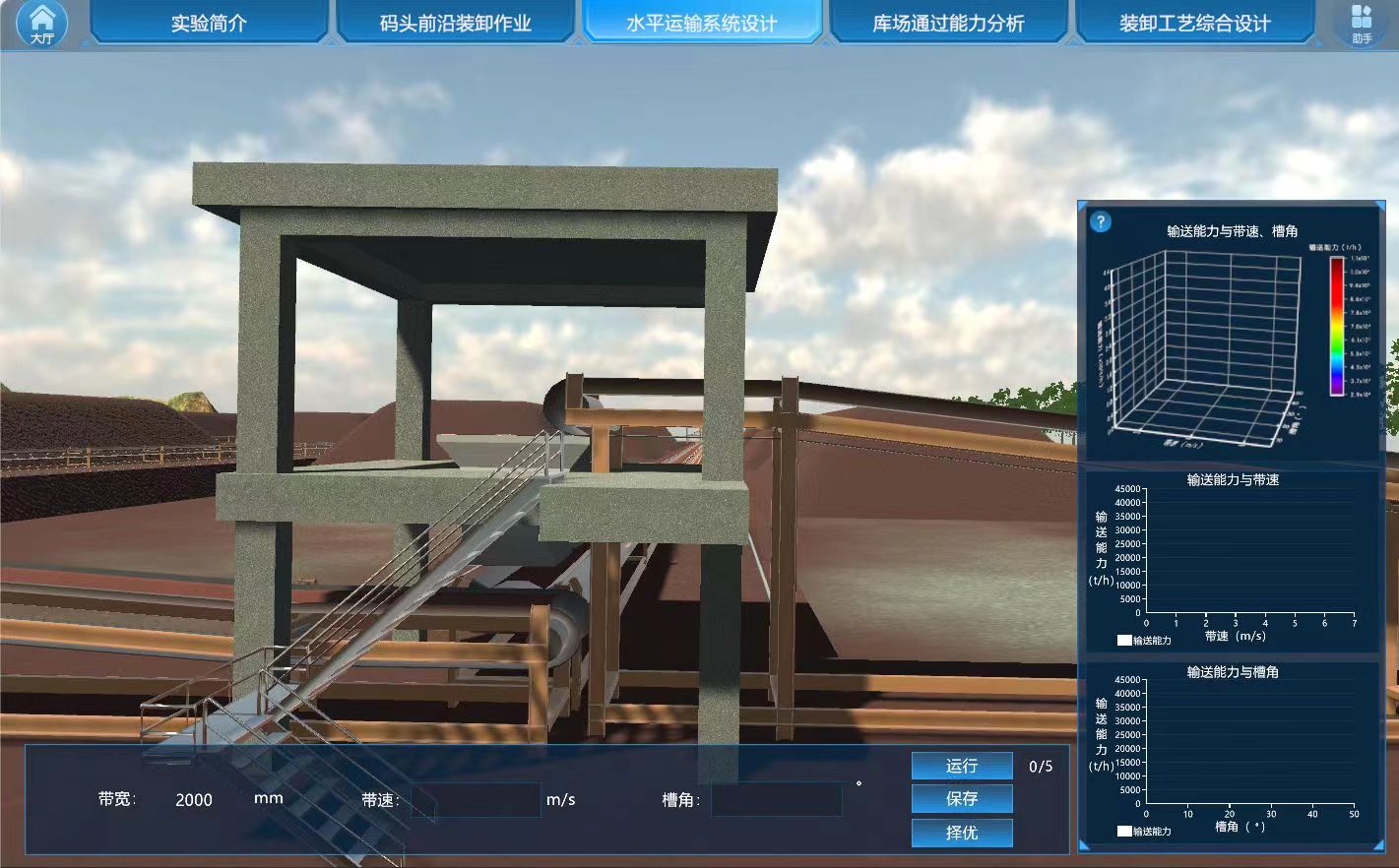

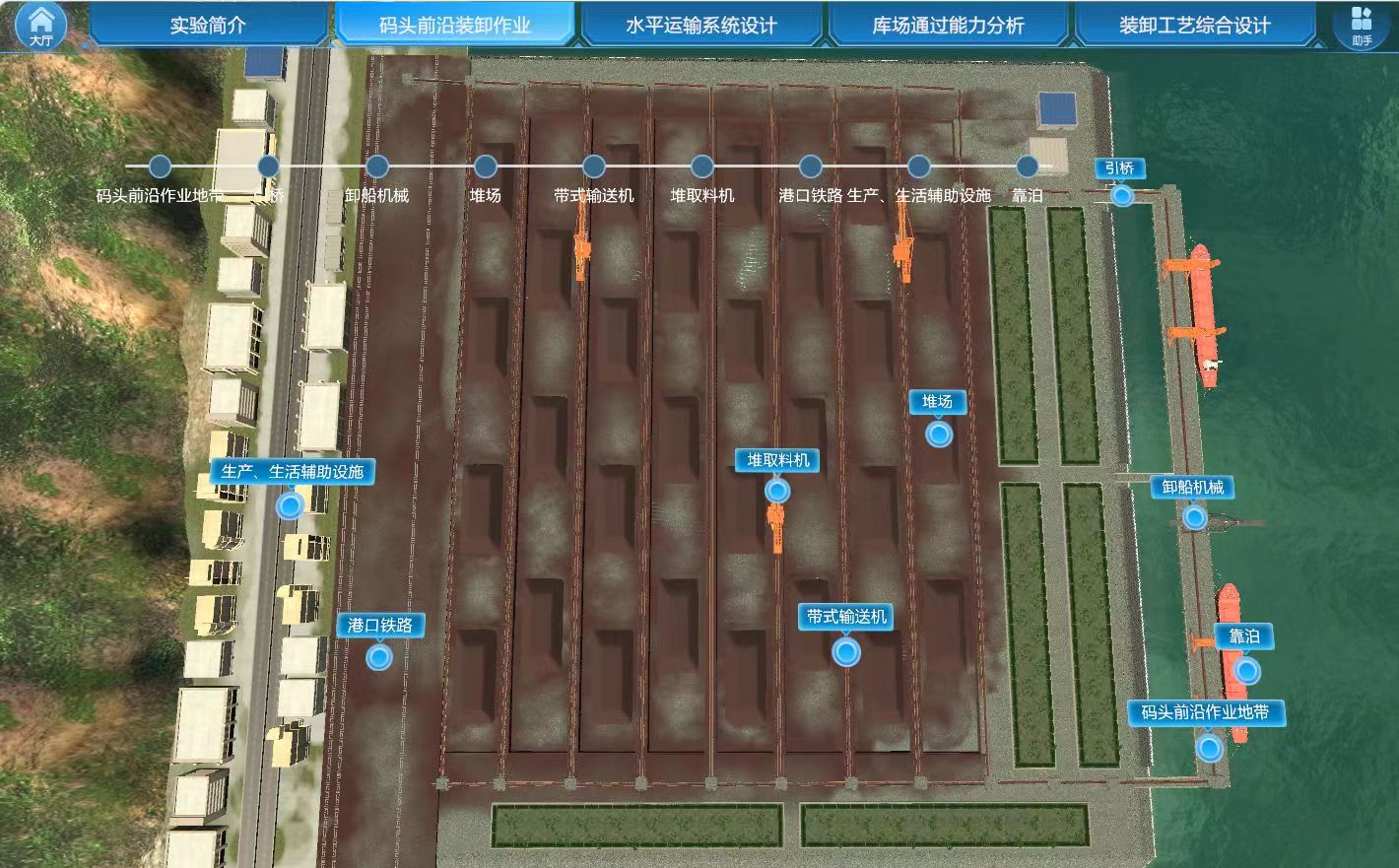

利用虛擬現實技術,結合各課程及規范中實際裝卸工藝設計參數,依托既有工程實例,將礦石碼頭裝卸工藝設計分為“碼頭前沿裝卸作業、水平輸送系統設計、庫場通過能力分析和裝卸工藝綜合設計”四個模塊,幫助學生對港口工程課程群中的《港口規劃與布置》、《港口裝卸工藝》、《港口水工建筑物》等課程相關知識點融會貫通。
(2)掌握礦石碼頭裝卸工藝設計的基本方法,培養學生探索式學習的能力
在裝卸工藝綜合設計模塊中,培養學生根據前三個模塊掌握的礦石裝卸工藝卸船階段、水平運輸階段和庫場作業階段的基礎認知,通過自主探索不同的設計參數與其對應的港口通過能力,并從經濟、環保、社會、安全、時效、能耗六個維度對設計方案進行全方面地評價,引導學生在有限的條件下制定出較優的設計方案,激發學生創新思維和全局意識,不僅可以將理論和實踐緊密地關聯起來,也能將課堂知識與行業需求緊密結合起來。
(3)增強學生專業技能,激發專業認同感,培養德才兼?zhèn)涞膬?yōu)秀人才

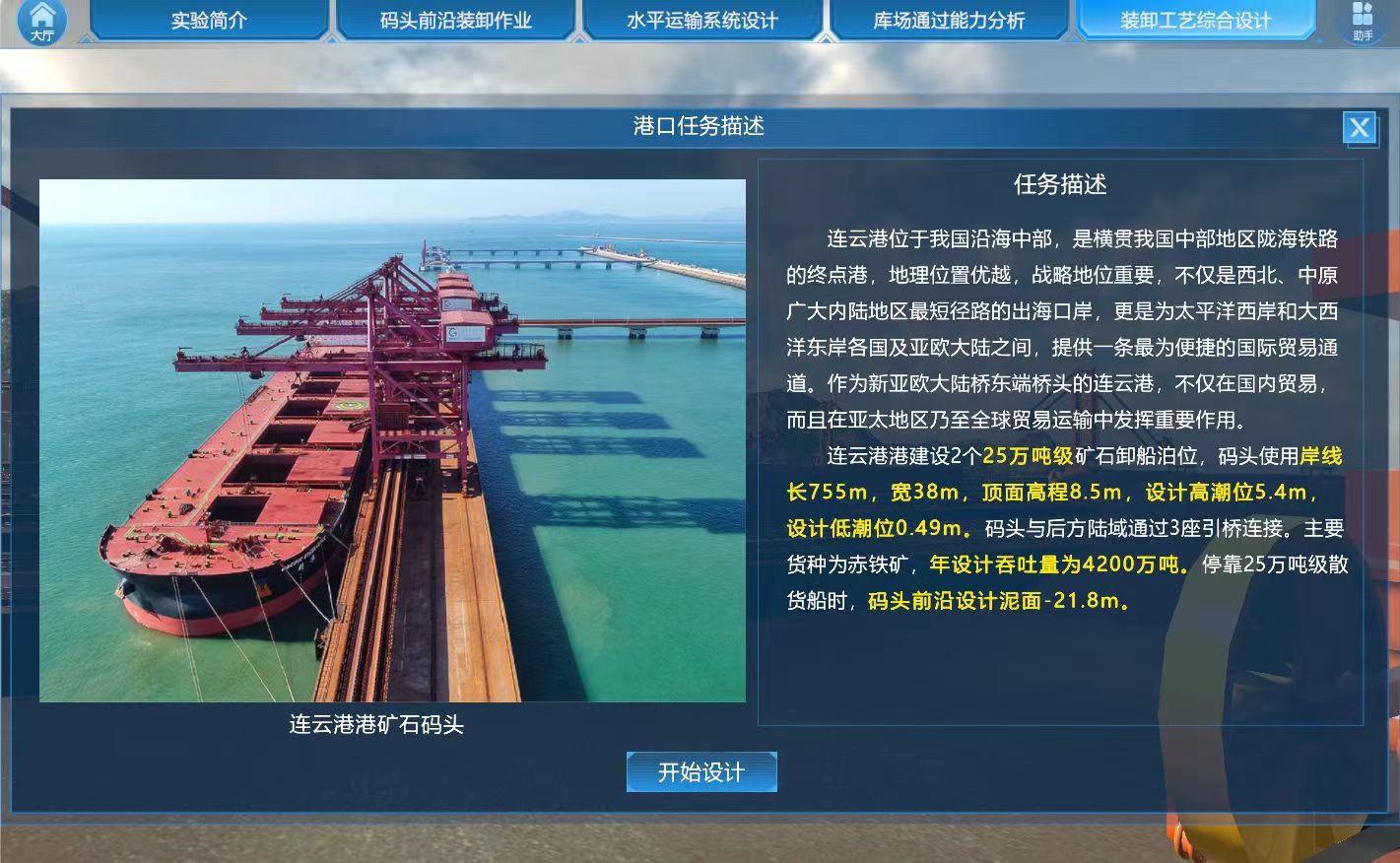

將課程思政融入實驗課程的各個模塊,例如通過實驗的開場視頻,讓學生認識到礦石碼頭建設在海洋強國戰略中的重要地位,結合連云港港25萬噸級礦石碼頭的實體支撐,將思政教育潛移默化地融入到實驗教學過程。在裝卸工藝綜合設計模塊,學生通過設置各個參數模擬貨物入港的流程,強調模擬的結果實時反應貨物的運輸情況,學生親歷貨物運輸堵塞或不連續的場景,感受實際工程礦石裝卸工藝的完整性與重要性,培養其樹立認真、嚴謹、負責的價值觀,激發學生的專業認同感以及投身海洋強國建設的情懷和使命感。
實驗要求:
(1)專業與年級要求
港口航道與海岸工程專業,第六學期(三年級)
(2)基本知識和能力要求
要求預先掌握《材料力學》、《結構力學》、《港口規劃與布置》、《港口水工建筑物》、《港口裝卸工藝》等課程的理論知識,要求具備一定的資料查詢、文獻檢索能力,對港口工程結構及工程建設等相關背景知識有初步認知能力,具備初步的專業分析能力。
(3)實驗注意事項
本實驗為綜合設計型課程實驗,具有較強的高階性、創新性和挑戰度。為確保教學質量,提出以下實驗注意事項。
①實驗前,學生應認真閱讀實驗指導書,觀看教學引導視頻和操作視頻,在教師指導下明確實驗?zāi)康募案鳝h(huán)節的知識點和重難點,奠定實驗理論基礎;
②請選擇符合“實驗教學相關網絡”條件要求的軟硬件實驗環境開展實驗,以保證實驗操作的流暢性。
③實驗過程中,請仔細閱讀各環節任務要求,并根據步驟引導開展實驗。當實驗結果不理想時,請根據系統提示認真修改;同時,還可通過微信群、論壇、服務熱線等方式尋求在線指導。
④請充分利用知識角,通過知識點課件庫開展拓展閱讀,擴充自己的專業知識。
⑤完成實驗后,請務必點擊“完成并提交”以生成實驗報告,并在關閉實驗界面前,點擊界面右下角的“實驗報告”鏈接進入課程平臺查看,并結合實驗報告認真回顧實驗過程,針對不足查找原因,并積極開展互動交流,以進一步鞏固理論知識、提升創新思維能力。
