實驗簡介:
暴雨山洪災害是我國“十三五”及“十四五”計劃重點要解決的水文氣象災害,也是近年來國內外研究的熱點問題,目前水文與氣象部門都亟需深刻理解山洪災害動態過程及熟悉災害防治等方面經驗的學生和人才。暴雨山洪災害突發性強,破壞力大,造成損失巨大,預報預警難,且多發生在偏遠山區,交通不便、通訊不暢,是我國防汛工作的難點和薄弱環節,已成為我國防災減災工作中的一個突出問題。全國每年因山洪災害死亡幾千人,占洪澇災害死亡人數的70%左右,因此必須把防治山洪災害擺在重要位置。但由于山洪災害事件具有突發性、破壞性極強和不可重復等的特點,實際教學中,不可能在真實環境事件時去還原山洪災害動態過程,因此開展不同水文氣象條件下暴雨山洪災害發生與防治的虛擬仿真實驗教學項目的建設是非常重要和必要的。
實驗背景:
南京信息工程大學是國家“雙一流”建設高校,是江蘇高水平大學建設重點支持高校。 大氣科學在教育部一級學科評估中蟬聯全國第一、獲評 A+等級。氣象學為國家重點學科,地球科學、環境科學與生態學、工程學、計算機科學4個學科躋身 ESI 學科排名全球前1%。 2013年“大氣科學與環境氣象實驗教學中心”和“大氣科學與氣象信息虛擬仿真實驗教學中心”獲批為國家級示范中心;2016年“地球科學虛擬仿真實驗教學共享平臺”獲批為江蘇省唯一的地學類省級共享平臺。 多年來,學校在“能實不虛,虛實融合”的實踐教學理念指導下,堅持對實驗教學平臺、課程體系等方面積極進行教學改革和探索,并取得了豐碩成果。水文與水資源工程學院成立我國第一個水文氣象本科學院,集中了一批國內外在水文氣象防災減災具有一定影響力的專業人才,開發了“三張圖”山洪災害預警系統,在山洪災害預警與防治措施研究方面一直處于國內外領先水平。
設計原則:
1、山洪災害發生在的山區,具有暴漲暴落、預見期短、極度危險、預報困難等特點。山區地勢陡峭,暴雨來臨后,扣去蒸散發量、土壤下滲量等,其余的水沿坡面、土壤從高向低匯流,以地表水、壤中流、地下徑流的形式匯入河道,河流水位超過河流堤壩高度即發生山洪災害。山洪災害的發生不僅與降雨量有關,還與前期土壤含水量、河道流量、下墊面覆蓋等因素有關。針對山洪發生的過程,采取不同的山洪災害防治措施,具有不同的防治效果。
2、知識點:共7個(1)降雨量對山洪災害發生的影響機理(2)前期土壤含水量對山洪災害發生的影響機理(3)前期河道流量對山洪災害發生的影響機理(4)山洪災害動態過程的再現(5)不同攔水壩及其高度對山洪災害的防治效果(6)不同泄洪道對山洪災害的防治效果(7)不同植樹造林措施對山洪災害的防治效果根據以上知識點,本實驗項目主要包括“實驗準備”、“山洪認知”(知識點4)、“水文氣象條件設計”(知識點1-3)、“山洪災害防治措施設計”(知識點5-7)、“實驗考核”五個模塊、三個實驗環節和22個操作步驟。五大模塊與各知識點關系的具體如圖1所示。圖1實驗各模塊與實驗知識點關系圖
3、核心要素的仿真度實驗中的地形、下墊面覆蓋、土壤、降水數據均為實際觀測,地形地勢相關的參數均可以據此觀測數據計算出來,具有較高仿真度。根據實驗設計要求,本項目中的高程、坡度、水系、流向等均可以由實測的數字高程模型數據計算得到,是對地形地貌的高度仿真,仿真度較高;山區流域的產匯流模擬均是基于數據的數字化水文模擬,具有很好的仿真度。具體的仿真過程有:地形、降雨、水系以及洪水發生過程中的水體形態。
實驗目標:
本實驗結合水文與水資源工程專業、大氣科學(水文氣象)培養方案的要求,根據本專業特色專業主干課程《山洪泥石流預警預報》的關鍵知識點,梳理出從“典型認知”—“綜合訓練”—“系統探索”三個層次的實驗。

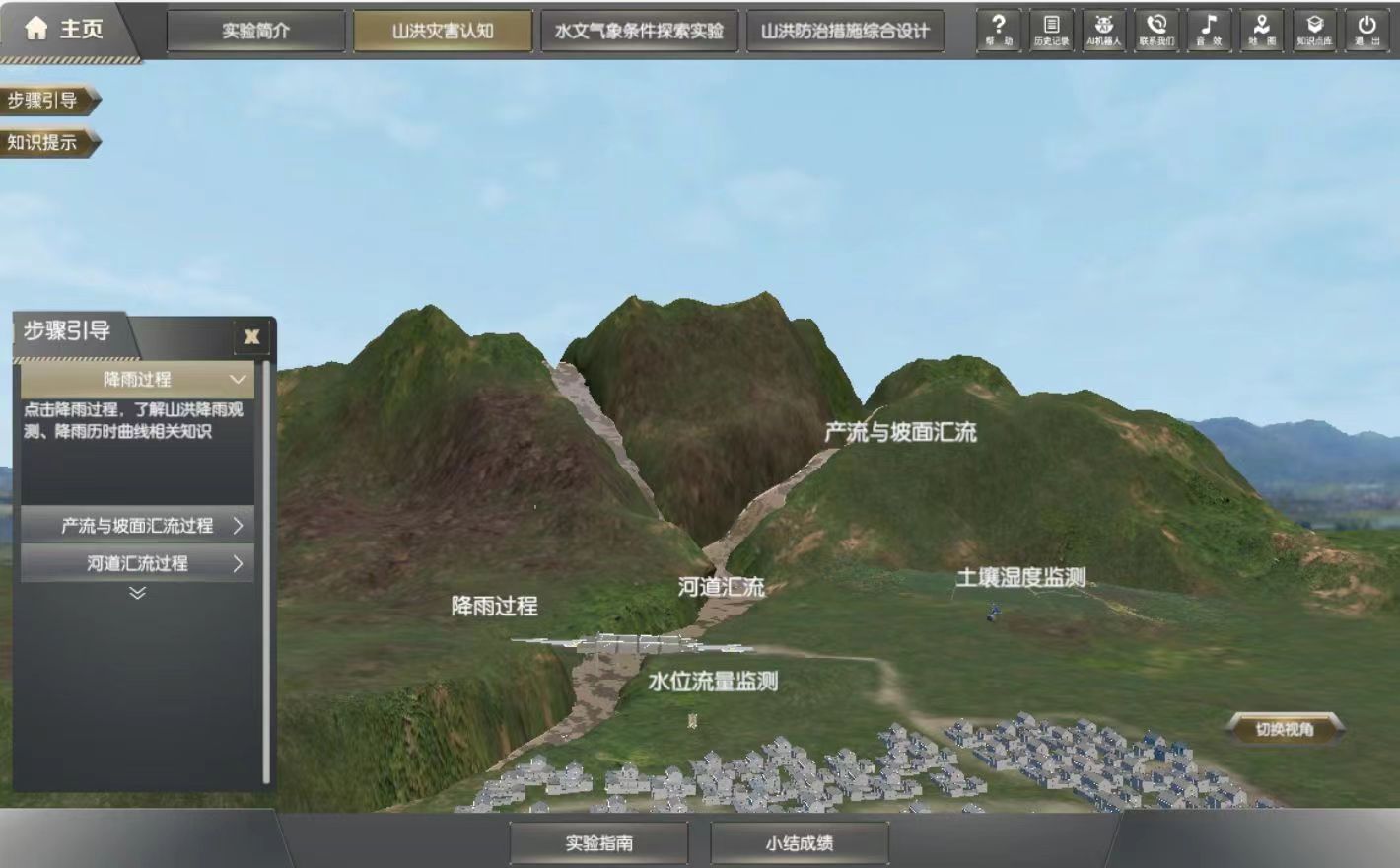

(1)通過暴雨山洪災害的山洪災害認知學習模塊,幫助學生了解和掌握暴雨山洪災害發生的過程和原理。幫助學生掌握暴雨山洪災害發生的外部環境、重要過程、各過程的原理,采用虛擬現實的學習方式,幫助學生深入了解山洪發生的降雨過程、蒸散發過程、下滲過程、坡面匯流及河網匯流過程的基本原理,為系統綜合實驗奠定基礎;

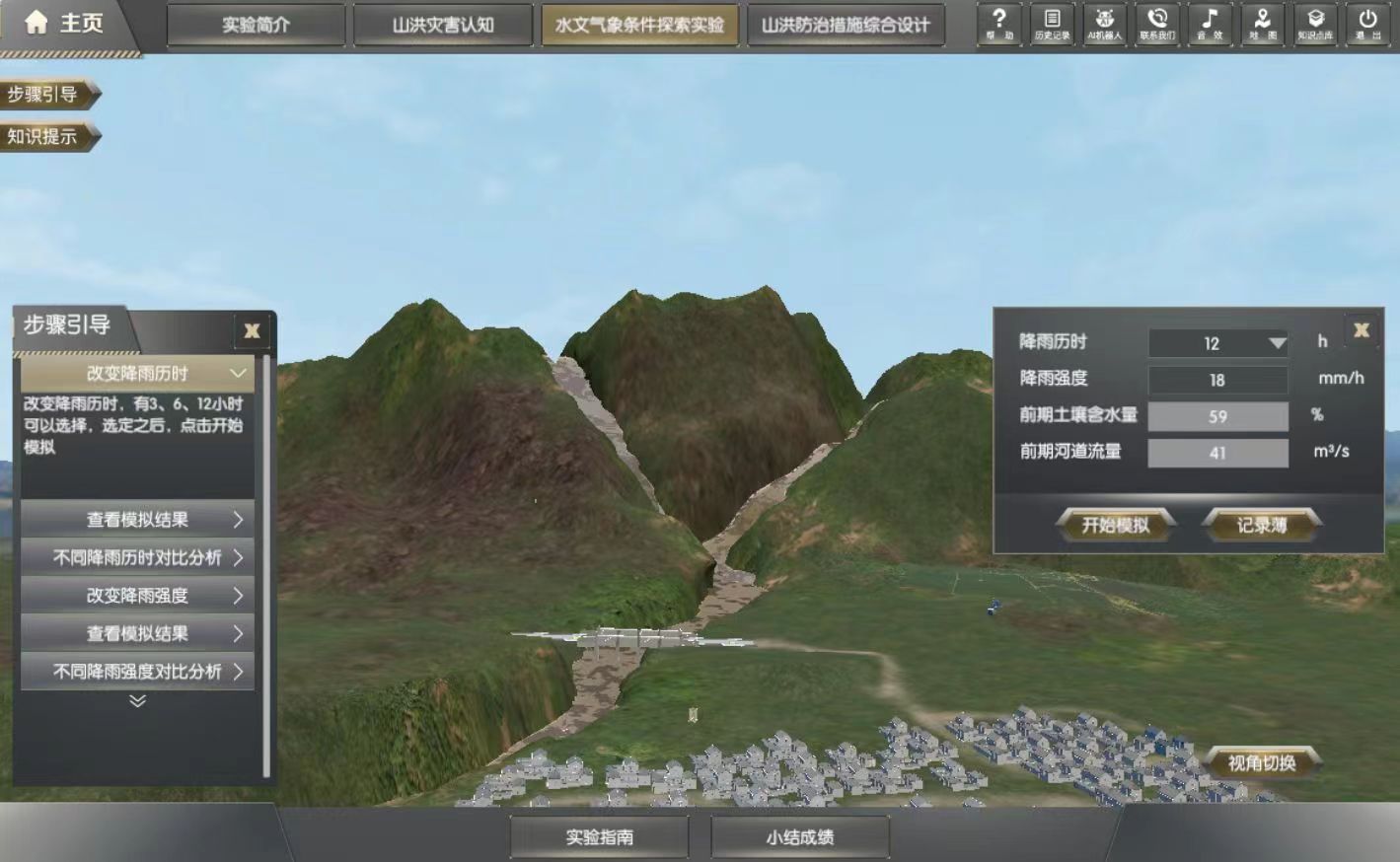

(2)通過水文氣象條件設計的綜合訓練,顯著提高學生理解不同水文氣象條件對山洪災害發生的綜合影響程度。學生根據自己前期的理解水平,根據暴雨山洪災害發生的影響因素,采用對照與參數控制法,學生通過控制降雨歷時、降雨強度、前期土壤含水量、前期河道流量等關鍵水文氣象因素,理解不同因素對暴雨山洪災害的影響程度。

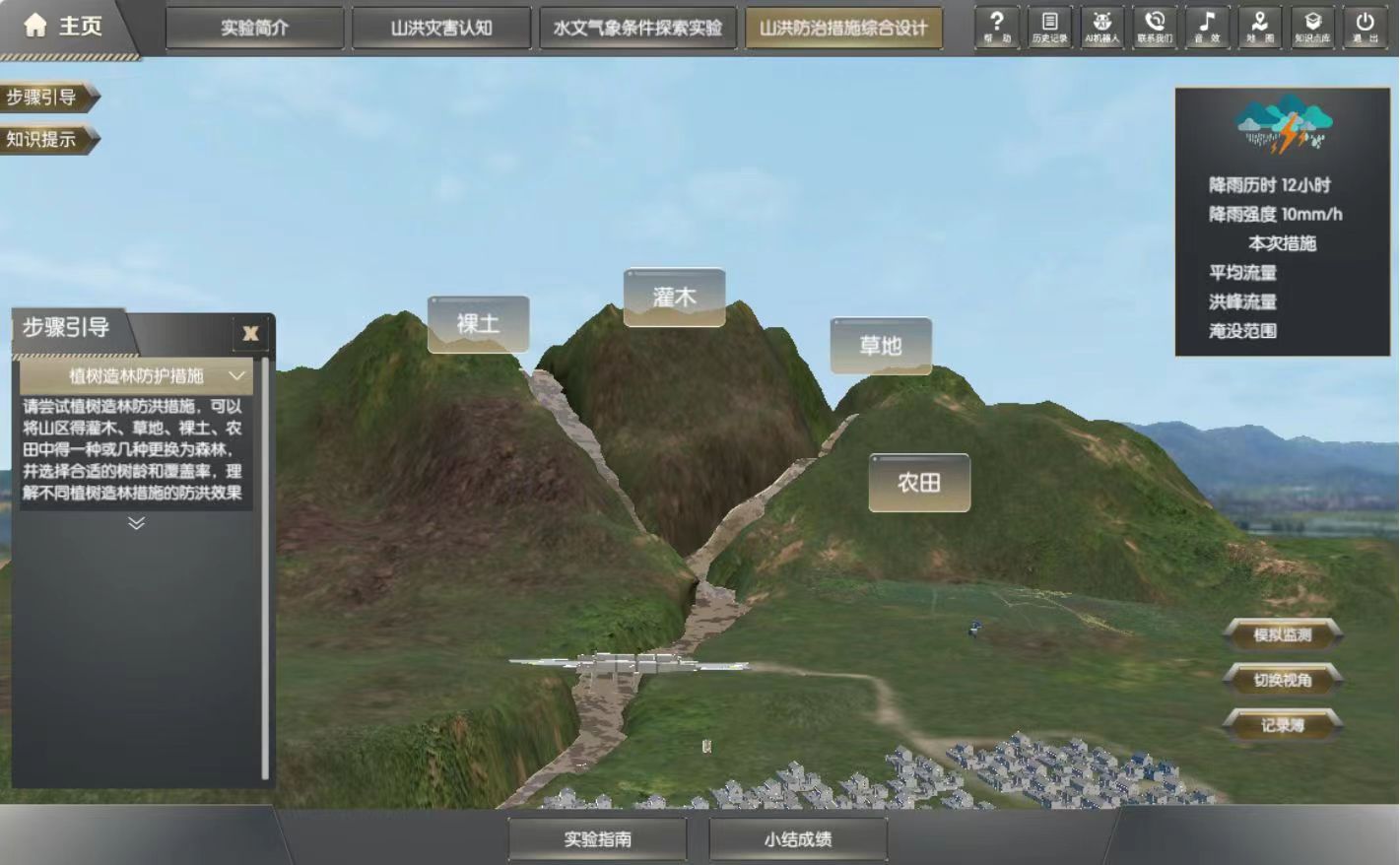

(3)通過山洪災害防治措施的綜合訓練,探索不同暴雨山洪防治措施的異動與防治效果,提高學生實際山洪防治的能力與水平,培養學生自主創新設計的能力。在山洪災害防治措施設計模塊,系統隨機給學生分配一種水文氣象條件,學生自主設計與修改防治措施參數,探索不同植樹造林措施、不同攔水壩類型、不同泄洪道對山洪災害的防治效果與異同,最后分析歸納出不同防治措施的優缺點,并將這些實驗結果應用并下一實驗環節-山洪災害綜合防治設計-中去,自主設計一套防洪效果最佳的山洪防治措施。
實驗要求:
(1)專業與年級要求水文與水資源工程、大氣科學(水文氣象方向)、應用氣象學本科專業三年級學生
(2)基本知識和能力要求具有水文學、水利工程概論、山洪泥石流預警預報等基礎與常識,具備統計分析和儀器操作能力。本實驗項目,既適用于在校專業學生,也可適用于相關專業學生、水利、氣象、地質等研究與管理部門的技術人員,或從事與水文氣象災害相關的人員。從已使用過的學生反饋的情況來看,均能達到預期目標,具有比較好的學習效果。
