實驗簡介:
本實驗教學項目旨在讓學生深入學習和了解分布式光纖傳感技術的關鍵知識點,并以輸油管道監測為例,引導學生掌握分布式光纖傳感技術在具體應用中的思路和方法。
本實驗教學項目通過虛擬仿真實驗的方式,由淺入深分階段展開分布式光纖傳感教學。

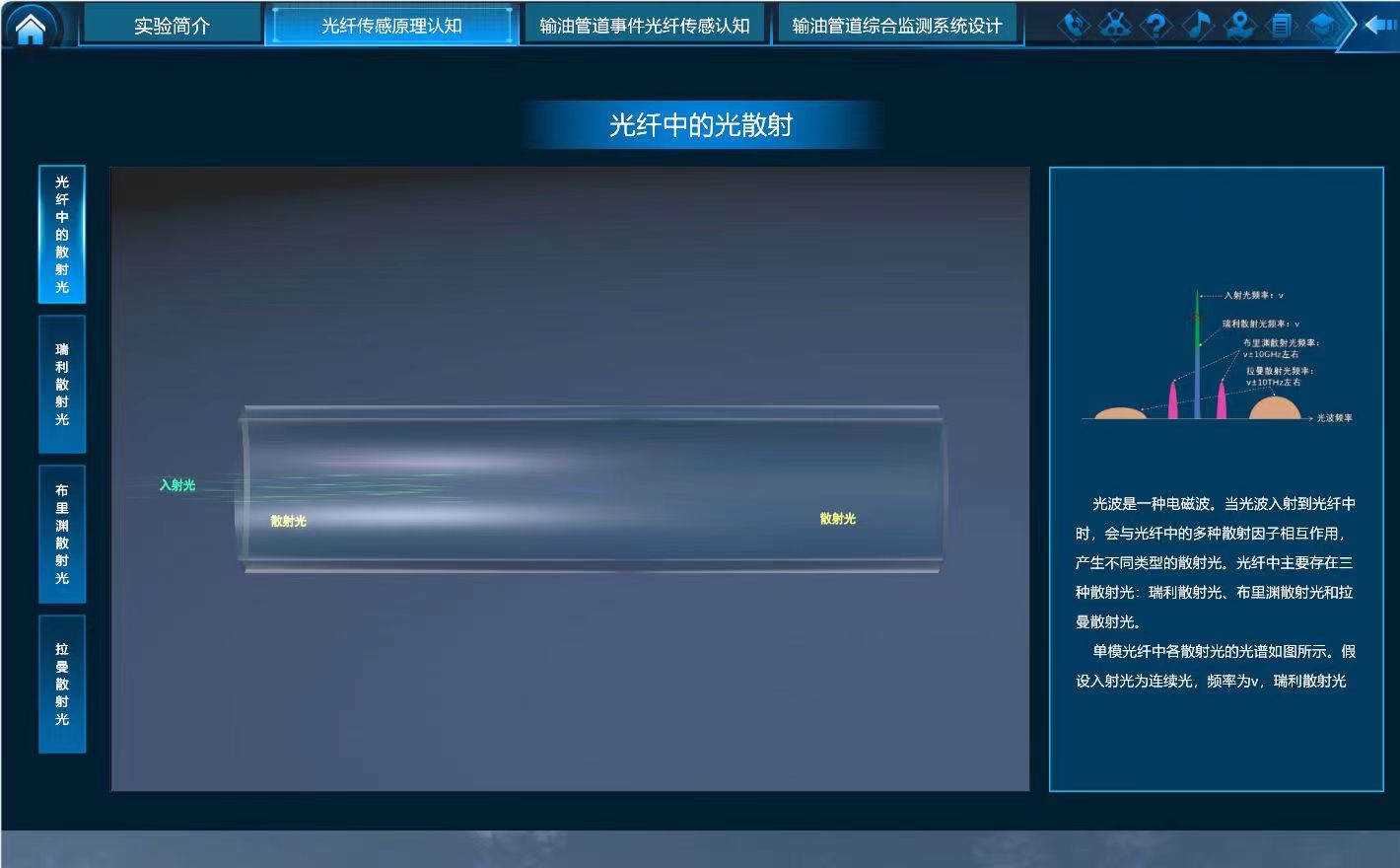

準備階段,教學課程首先介紹對分布式光纖傳感技術、輸油管道監測需求、機器學習技術等相關背景知識;其次,講解光纖中的光散射、布里淵光時域反射計和相位光時域反射計等相關原理,讓學生深入了解分布式光纖傳感技術;最后,逐一講解分布式光纖傳感系統中關鍵光電器件的原理和使用規范,為學生在后續的實驗課程中進行傳感系統的學習打下基礎。

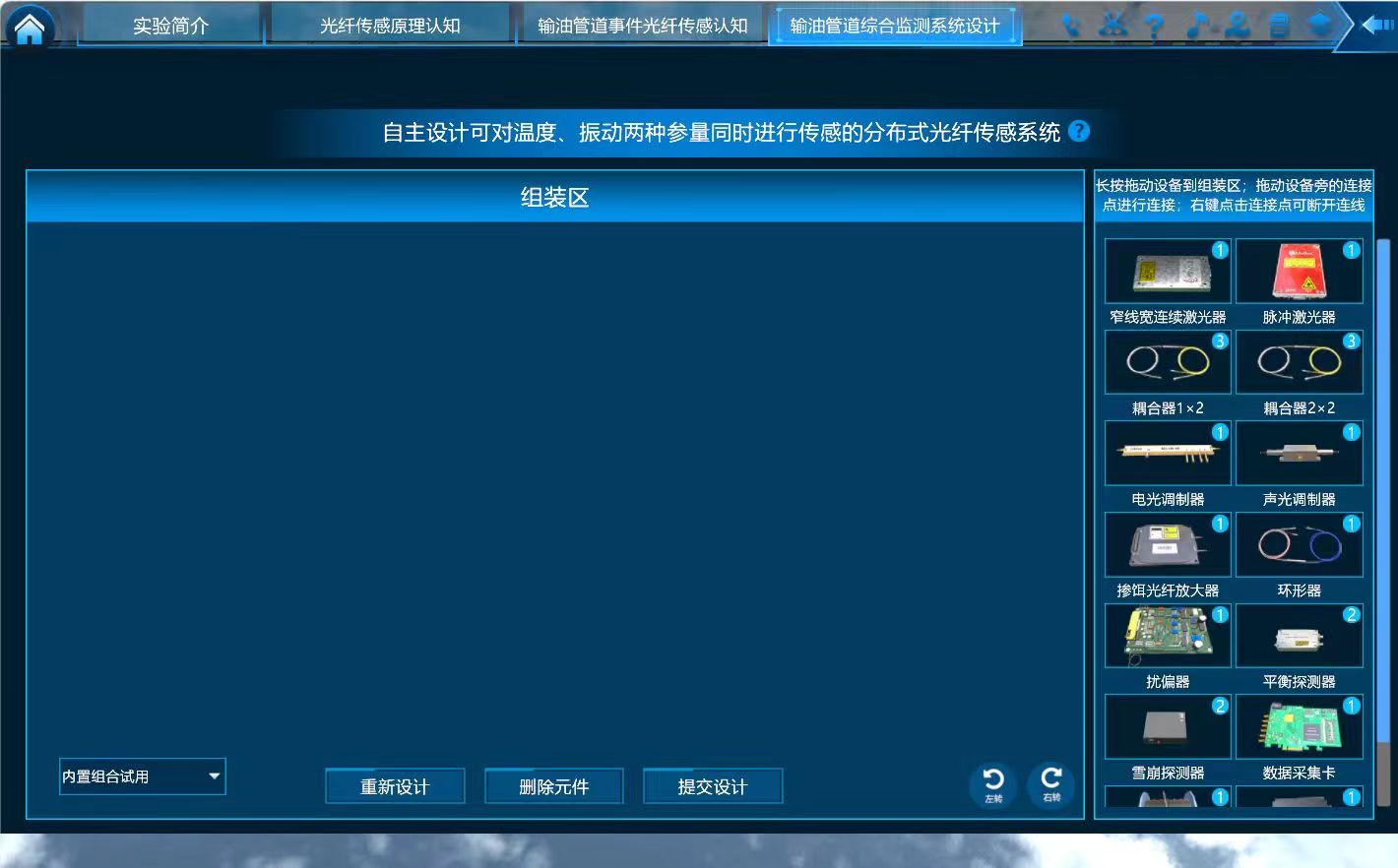

實驗原理學習階段,學生需要根據準備階段所學知識,自主選擇關鍵光電器件構建分布式光纖傳感系統,并設置合理的工作參數,使系統可以正確運行,并完成對自主設定的振動和溫度事件的準確測量。同時,為了符合實際應用情況,通過設置不同的振動和溫度事件,對光纜的敏感性做評估,并掌握不同事件發生時光纖中散射光的狀態變化和與之對應的外部信號變化。

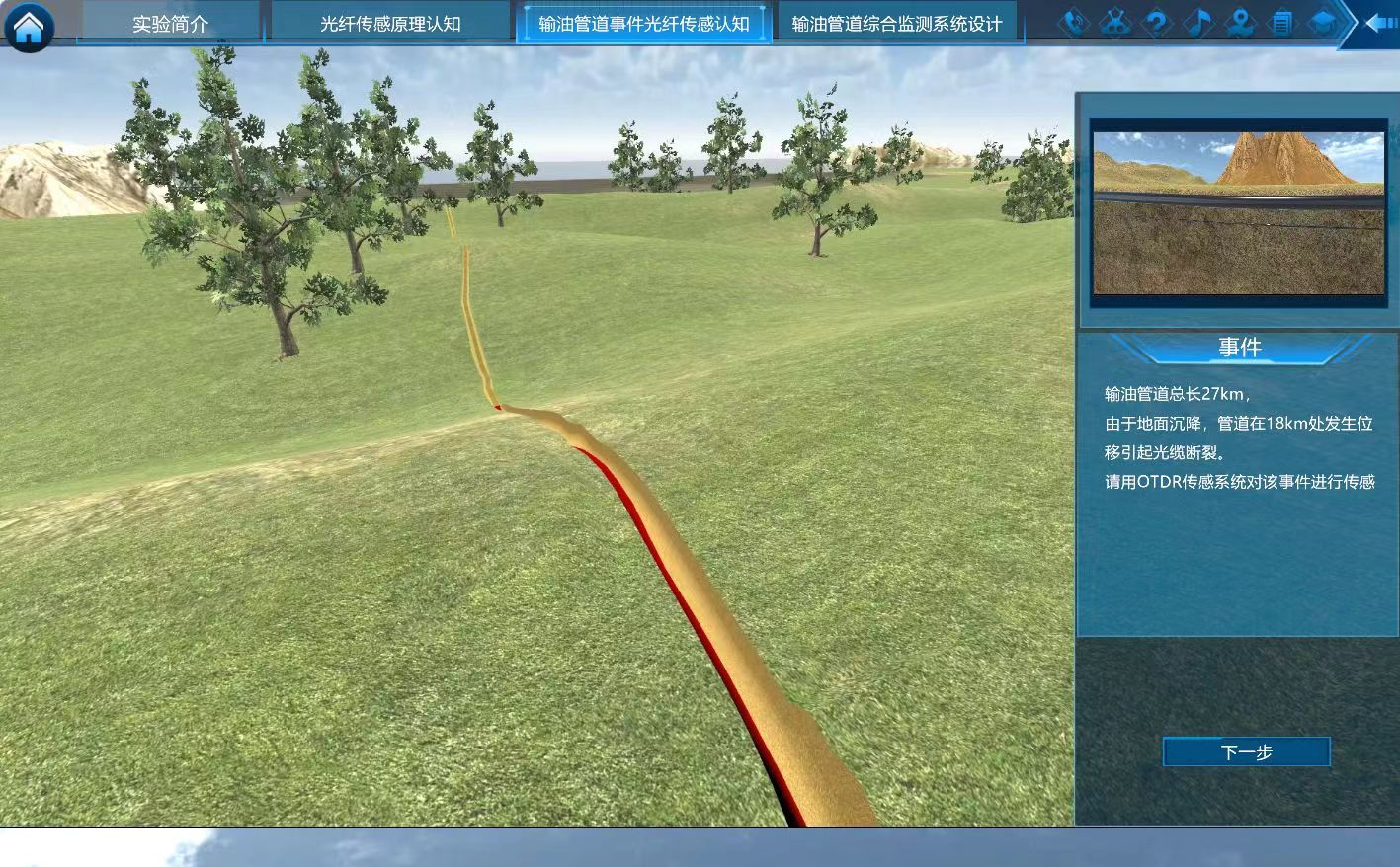

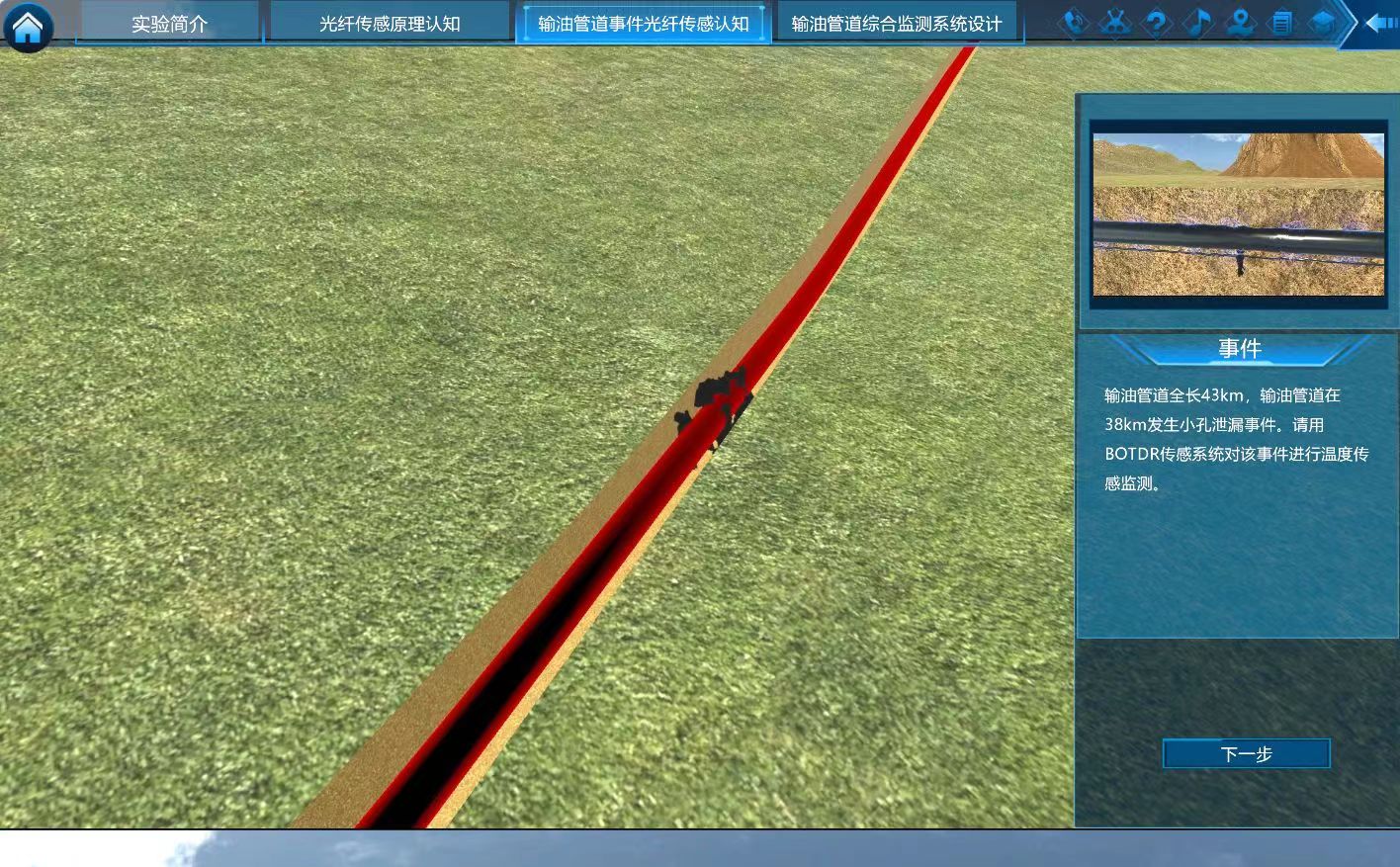

現場仿真測試階段,對比驗證不同光纜布設條件、不同分布式光纖傳感原理和系統設置對輸油管道泄漏事件的感測效果;學習深度學習算法在分布式光纖輸油管道監測中的具體應用;掌握基于分布式光纖傳感技術對輸油管道監測方法。
實驗背景:
分布式光纖傳感技術利用光纖本身作為信號感應介質和傳輸介質,可同時測量光纖路徑上時間和空間連續分布的信息。通過測量光纖中光波的強度、頻率、相位等物理參量,分布式光纖傳感技術可以對溫度、振動、應變等多種狀態變化進行感知。該技術具有傳感距離長、抗電磁干擾、無需遠程供電、體小質輕、可實現連續分布式測量等諸多優點,已成為油氣管道、高速軌道交通、超/特高壓輸電線路、橋梁隧道等多種領域中健康監測和診斷的有效技術手段,受到了國內外廣泛的關注,極具發展前景和應用價值。我國在“十三五”、“十四五”的“智能傳感器”、“重大基礎設施安全”、“智慧城市”、“重大科學儀器設備開發”、“地震成像”等多個重大方向均體現出對分布式光纖傳感技術的高度關注。
分布式光纖傳感技術主要?dú)w屬于光電信息工程、電子信息等專業,同時具有明顯的跨專業、跨學科特征。培養扎實掌握該技術基礎知識的專業人才,符合新工科專業建設的發展方向,對于推動相關學科發展、服務國家經濟建設具有重要的意義。
分布式光纖傳感技術的服務應用對象體量巨大、作用關鍵,實際中難以直接在課堂及實驗室對其進行直觀有效的實驗展示和講解。因此,利用虛擬仿真實驗的技術手段,通過情景體驗式的教學方法,將分布式光纖傳感技術的原理進行細致的講解和對真實現場應用的高還原度演示,不僅可使學生能夠深入學習和掌握分布式光纖傳感技術的原理、應用技術,同時能夠?qū)⒘⒌聵淙?、課程思政融入教學過程,使學生了解我國經濟發展的偉大成效,激發學生的自豪感、使命感和愛國熱情。
本課程以輸油管道為監測對象進行分布式光纖傳感技術的現場仿真實驗。油氣能源為國家的發展和建設提供了必不可少的動力和原料,是國家飛速發展的重要支撐。管道輸送在油氣能源的供給中居于絕對主要的地位。到2020年,我國累計建成油氣管道14.4萬公里。然而我國現有的油氣管道距離長,鋪設地點和環境十分復雜,管道會經過山川、河流、湖泊、草地、沙漠、荒野、鄉村、城郊、城市等多種地形和區域。在這樣復雜的環境中,油氣管道經過長期運行,會受到多種多樣的外界影響,如局部腐蝕、第三方施工破壞、打孔偷盜、自然災害等,極有可能出現泄漏問題。因此對油氣管道的安全狀態進行監測十分重要。
由于光纖傳感技術具備抗干擾性好、耐久度高、后期維護成本低、可以實現高效靈敏的分布式傳感等優點,光纖傳感檢漏法在管道泄漏檢測以及安全監測方面的應用正逐漸擴大?,F(xiàn)階段應用在管道安全檢測方面的光纖傳感技術主要包括以下幾種:光纖布拉格光柵技術(FBG)、基于布里淵散射的光纖傳感技術(BOTDR,BOTDA)、基于拉曼散射的光時域反射技術(ROTDR)、光時域反射技術(OTDR)和基于相位敏感的光時域反射技術(Φ-OTDR)。在本實驗教學項目中主要使用的技術是BOTDR和Φ-OTDR。BOTDR是根據光纖中的背向布里淵散射光的頻移實現對管道運行時的溫度的測量;F-OTDR是利用光相干效應提取高靈敏度的相位變化,從而可以探測到管道沿途的極微弱光纖振動,即本教學實驗項目利用BOTDR和Φ-OTDR兩種技術實現對管道運行時的溫度和振動兩種物理量的測量。
與此同時,隨著機器學習技術的發展和成熟,越來越多的管道監測研究不僅僅拘泥于光纖傳感技術,而是試圖將其和機器學習技術結合在一起,期望光纖傳感高靈敏度的特點和機器學習高準確度的特點可以相結合,從而實現更高質量的管道安全監測。根據現階段的研究可以發現,光纖傳感技術通常與支持向量機(SVM)、各類神經網絡、隨機森林(Random Forest)、各種時間序列處理方法等機器學習模型相結合,在管道監測方面已經取得了一定的進展。
綜合上述的光纖傳感技術在管道監測方面的研究進展?fàn)顩r,可以看出光纖傳感技術應用在不斷擴大和深入的同時,與相關技術的結合變得更加密切,這意味著管道安全監測技術正得到提高和完善,并逐步邁向高效化。
設計原則:
課程設計的必要性:
(1)分布式光纖傳感技術在國家經濟建設和社會發展中具有重要的作用,為國內外重點關注的技術方向。
(2)分布式光纖傳感技術的服務應用對象體量巨大、作用關鍵,受限于體積、成本、安全等因素,實際中難以直接在課堂及實驗室對其進行直觀有效的實驗展示和講解。
(3)分布式光纖傳感技術為具有顯著學科交叉特征的新工科專業,涉及的知識點多且內容交叉度高。傳統課堂教學方式難以取得良好的教學效果。
(4)輸油管道承擔著能源供給的重任,是國家經濟發展的生命線,對其安全隱患進行實時監測意義重大,關乎國家發展、人民生命財產安全與生態環境;
課程設計的先進性:
(1)課程緊密結合南京大學現代工程與應用科學學院的“光纖技術”課程和“光纖傳感技術”模塊化實驗課程的相關內容,還依托南京大學智能光傳感與調控教育部重點實驗室在分布式光纖傳感技術領域的先進科研成果,及在油氣管道等大型結構監測上的豐富成功案例與經驗。通過將領先的技術和高準確度的數據仿真模型引入本套虛擬實驗系統中,能夠?qū)崿F(xiàn)產-教-研的高度融合。
(2)課程綜合采用了多種先進的技術手段,高度還原并全面覆蓋了分布式光纖傳感技術及在輸油管道監測應用場景中的整個學習流程,充分引導學生感知與領悟監測過程及其原理,全方位講解了所涉及的知識點,并通過科學合理的學習過程設計,強化學習效果。
課程設計的合理性:
(1)始終以學生為中心,充分培養學生自主、探究式的學習能力,利用逼真的虛擬實驗?zāi)P秃兔婷婢愕降慕馕?,加深學生對光纖傳感輸油管道監測的理解,激發學習興趣,同時培養學生解決復雜問題的能力;
(2)課程教學過程以學生的認知過程為指導,采取由點到面、點面結合的知識講解方式,并將引導式、探究式教學手段相結合,充分發揮出虛擬仿真實驗教學直觀生動、互動性強、允許試錯的優勢。
(3)充分發揚改革創新的精神,改造傳統教學內容和模式,面向光纖傳感輸油管道監測的相關案例提供可視化、全面性、交互性、高還原度的情景模擬。
實驗?zāi)繕?biāo):
1.應達到的知識水平
(1)熟悉相關光電器件工作原理、功能和使用方法。
(2)掌握不同分布式光纖傳感系統的原理;
(3)掌握分布式光纖傳感系統關鍵參數的相互影響、相互制約關系;
(4)掌握分布式光纖傳感系統在輸油管道監測應用中所需的關鍵功能特征;
(5)掌握基于分布式光纖傳感系統對輸油管道進行監測的系統架構和信號分析方法。
2.應達到的能力水平
(1)能夠自主構建常規分布式光纖傳感系統;
(2)能夠針對輸油管道監測的場景,構建基于分布式光纖傳感技術的監測系統。
(3)具備理論聯系實際的能力,能夠針對其他大型基礎設施監測應用,提出基本的監測方案。
實驗要求:
(1)專業與年級要求
專業要求:本實驗項目面向光電信息科學與工程、通信工程、電子信息工程等電子信息類(信息與通信)大類專業方向的本科生。
年級要求:大三或大四
(2)基本知識和能力要求
要求了解光電子技術、光纖技術、光纖傳感原理與技術、數字信號處理等課程內容。具有自學能力和一定的動手能力,具有一定的科學計算軟件使用能力。
