實驗簡介:
本項目針對高層建筑施工作業安全防護的現實需求,依托實際工程案例,結合行業發展趨勢,采用虛擬仿真技術設計了“方案選型—設計驗算—施工管理”三個逐層遞進的實驗教學模塊,高度逼真地再現了懸挑腳手架設計施工的核心要素和動態過程,解決了傳統教學中實驗成本高、危險性大、周期長、交互性差等難題。實驗教學項目是對傳統腳手架施工技術教學內容的延伸和拓展,可以讓學生自主開展實驗設計,并探索不同方案下的最優設計,激發學生自主實驗的學習興趣和創新能力。
實驗背景:
1.實驗的必要性及實用性
隨著城市高層建筑的興起,高層建筑的施工作業安全問題變得愈發重要,懸挑腳手架因其自身優勢在高層建筑施工作業的外防護中得到廣泛應用。但是由于高層建筑的外防護腳手架施工屬于高空作業,具有周期長、危險性高、高成本、不可逆等特征,導致傳統教學過程很難“近距離、長時間”觀察、參與及互動;另一方面,腳手架安全問題也是建筑安全生產中最為突出的問題之一,因腳手架整體或局部失穩造成的傾覆、坍塌,以及腳手架搭拆使用過程中發生高處墜落而造成的傷亡事故時有發生。因此本項目利用虛擬仿真技術進行課程實驗,能有效解決高層建筑腳手架設計與施工教學中“看不全、想不清、做不到、用不好”的問題。
2.教學設計的合理性
實驗方案堅持“問題導向”,從解決高層建筑施工作業安全防護的實際問題出發,以方案選型、設計驗算、施工管理三大模塊為主線構建實驗流程。實驗內容以現行腳手架安全技術規范和標準為依據,具有高階性和挑戰度。學生不僅需要根據場景進行綜合判斷、分析,而且還要針對出現的問題進行處理;實驗場景設計具有一定隨機性,增加了實驗的難度。實驗教學方法采用角色體驗的方法,學生以施工員的角色進入到虛擬工程案例情境中,采取觀察、判斷、分析、綜合運用等方法進行實驗,其使用方法與實際工程情境具有一致性。整個實驗突出以學生為中心的實驗教學理念,充分考慮學生知識能力的培養,將知識學習和能力提升有機融合。
3.實驗系統的先進性
實驗運用VR、3D仿真技術,真實、立體的呈現出高層建筑懸挑腳手架設計施工全過程,學生身臨其境地體驗工作環境并模擬相關技術管理人員操作,并對操作過程和規律進行總結分析,整個實驗夯實了學生的專業理論知識,強化了專業崗位認知和學習興趣。該實驗還可以服務于施工單位懸挑腳手架的技術交底與安全培訓,具有很強的應用推廣價值。
設計原則:
(1)實驗原理
腳手架是施工作業過程中非常重要的安全防護設施,對施工安全生產具有重要作用;同時也是土木工程施工技術、土木工程施工組織與管理教學中的核心內容。本次實驗涉及的基本原理包括:
1)結構力學原理

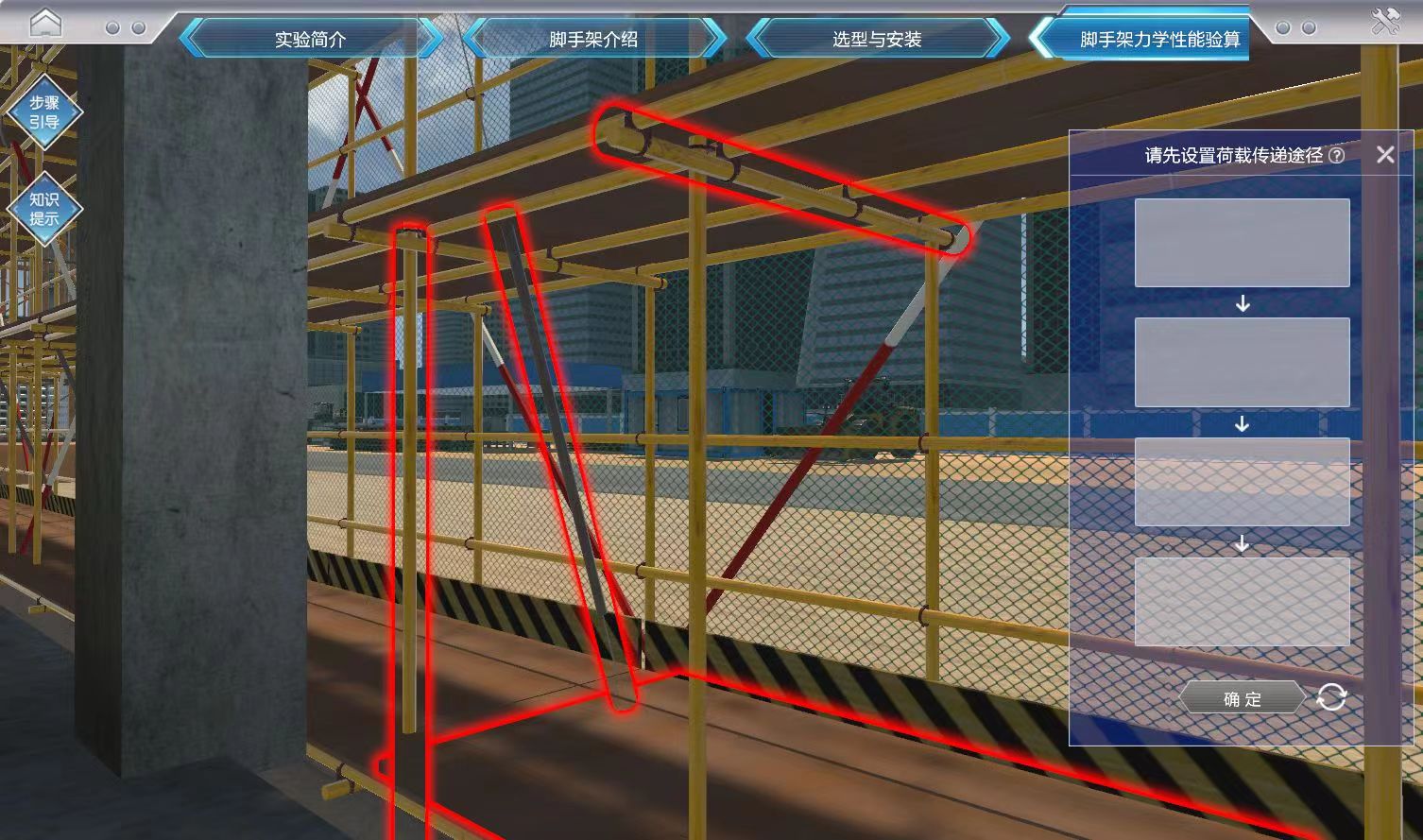

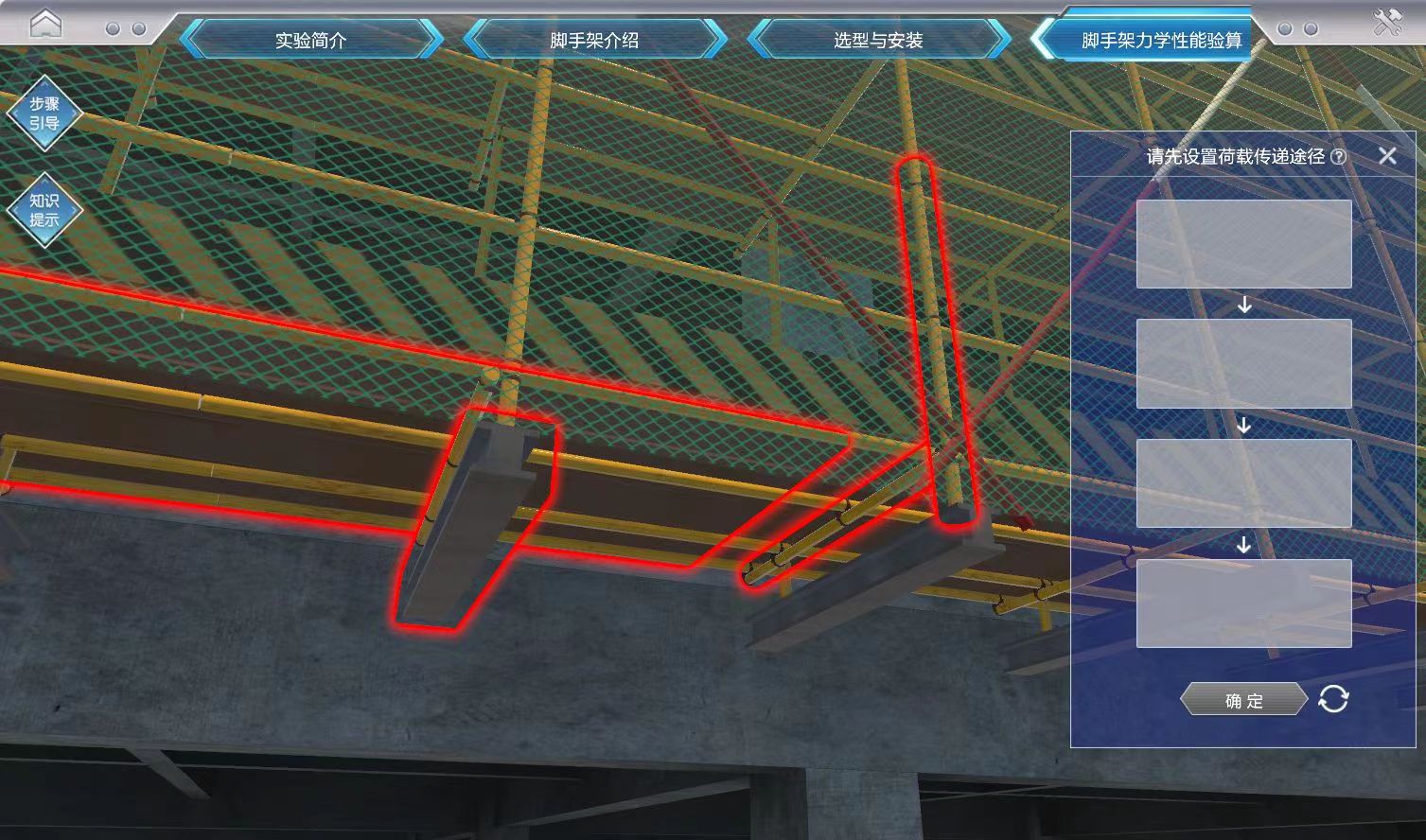

腳手架結構由于恒載和活載作用引起的內力計算(強度計算)、變形和位移計算(剛度計算)、結構穩定性計算、結構的組成規律與計算簡圖的選擇。
2)施工工藝原理

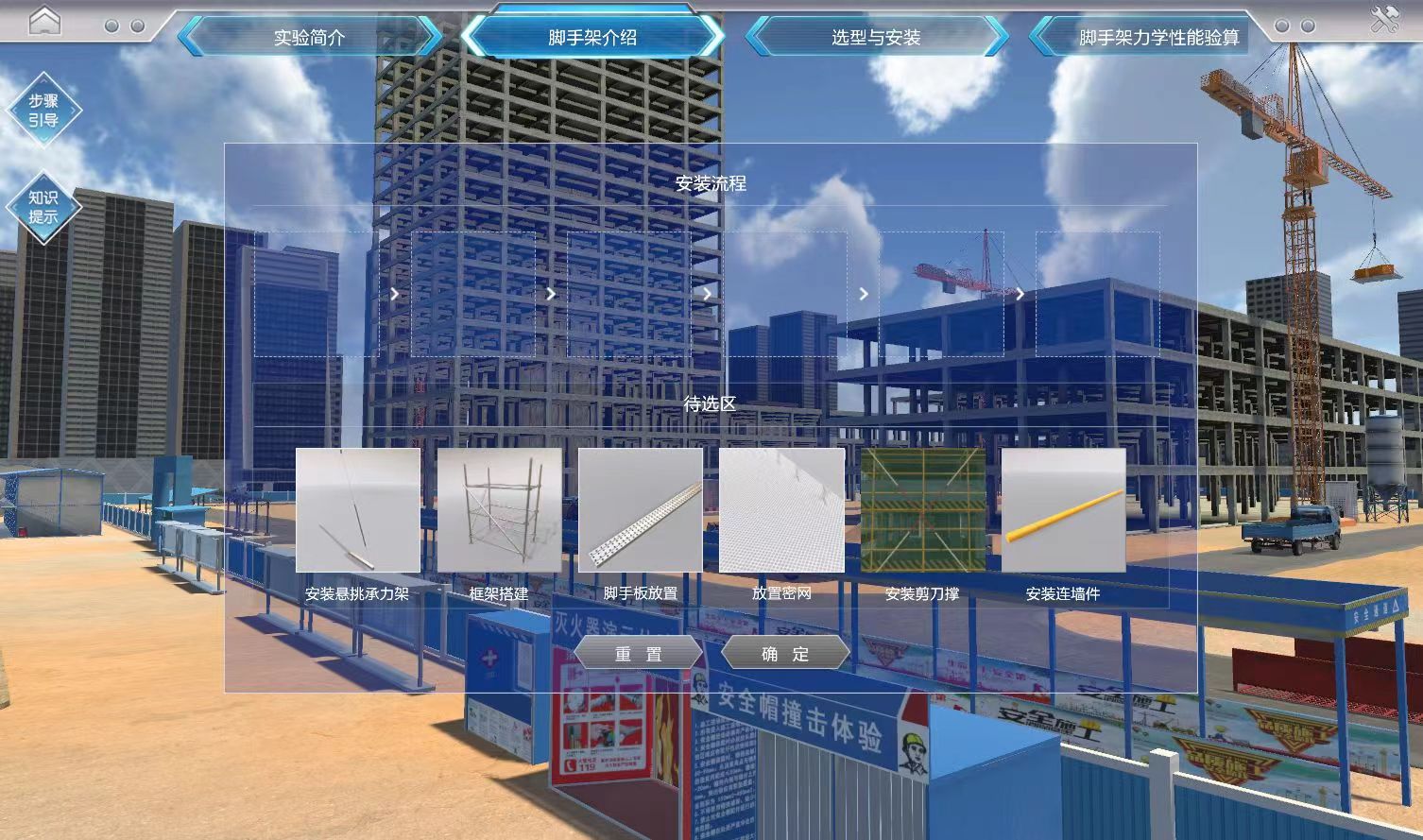

懸挑腳手架搭設過程有自身的施工工藝過程:施工準備→放線定位→預埋圓鋼錨環→懸挑架的支承結構安裝→豎立桿→將縱向掃地桿與立桿扣接→安裝橫向掃地桿→安裝縱向水平桿→安裝橫向水平桿→安裝連墻件→安裝剪刀撐→扎色帶及張掛安全網→作業層鋪腳手板和擋腳板。
3)人本原理:管理要按科學發展觀的要求,堅持以人為本,以調動人的積極性為根本,這就是人本原理。腳手架施工中的安全管理要以人為中心,在為人創造優良、安全的作業條件和作業環境的同時,充分調動人的安全生產的積極性,防止見物不見人、見利不見人的錯誤認識和做法。
(2)核心要素仿真設計
1)模型仿真設計

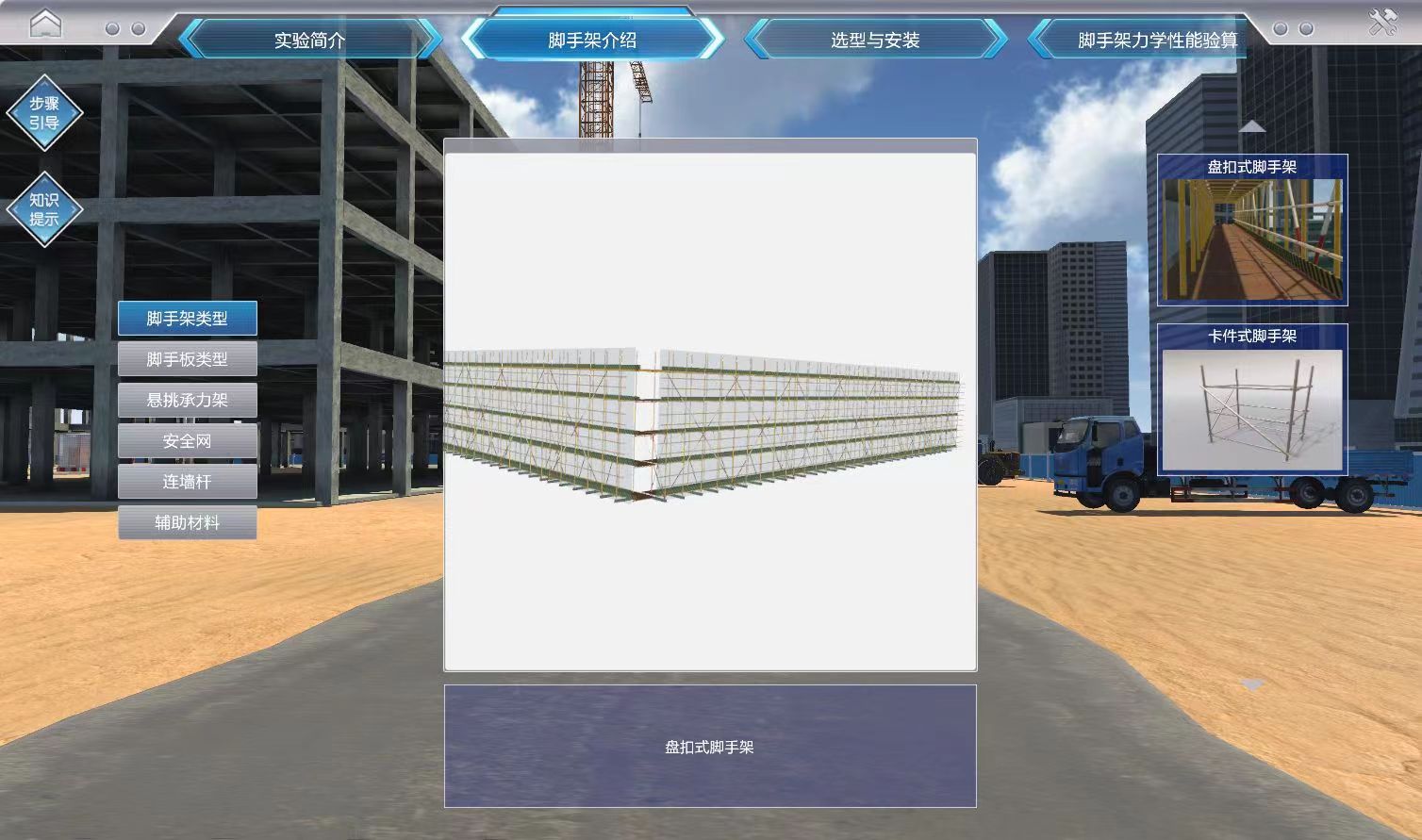

懸挑腳手架施工中所涉及到的材料、構配件、工具、架體等根據實際模型仿真設計,讓學生對事物認識深刻。
2)情景仿真設計
工程項目以實際工程為背景進行仿真設計,將實際工程的懸挑腳手架設計施工過程仿真還原,創造出虛擬的實驗環境;另外對驗算不合格的結果仿真模擬破壞情景,使學生更有深切體會。
3)流程仿真設計
學生以施工員的角色,仿真模擬接受任務,進行懸挑式腳手架設計施工的全過程應用。
4)數據仿真設計
本實驗中數據來源于實際工程或國家、行業規范標準,仿真度100%,實驗結果可用于指導實際工程懸挑腳手架技術交底和安全管理培訓。
實驗目標:
根據學校應用型人才的培養定位,本課程實驗基于施工技術和安全管理的基本原理,采用虛擬仿真技術,通過對高層建筑懸挑腳手架設計與施工全流程的實驗設計,達到如下目標:
(1)引入“以人為本、責任擔當”的思政元素,培養學生的安全責任意識和擔當精神。
(2)熟悉高層建筑懸挑腳手架設計與施工全流程,熟悉建筑施工腳手架安全技術規范、規程和標準,具備編制高層建筑懸挑腳手架專項方案的能力。
(3)根據高層建筑懸挑腳手架施工安全管理要求,準確識別施工現場安全隱患,并提出有效整改措施,以培養學生安全管理能力和解決復雜實際工程問題的能力。
實驗要求:
(1)專業與年級要求
工程管理、土木工程專業大三學生。
(2)基本知識和能力要求
要求學生在進行仿真實驗項目前,具備一定的結構力學知識,了解基本的施工工藝和建筑材料知識,了解建筑施工腳手架安全技術規范的相關內容。
