實驗簡介：

本實驗將結合電氣工程專業培養方案的要求，根據《電機學》《電力電子》等本專業主干課程的關鍵知識點，建立包含“拓?fù)湔J(rèn)知”、“性能控制”、“綜合設計”三個層次的實驗環節。

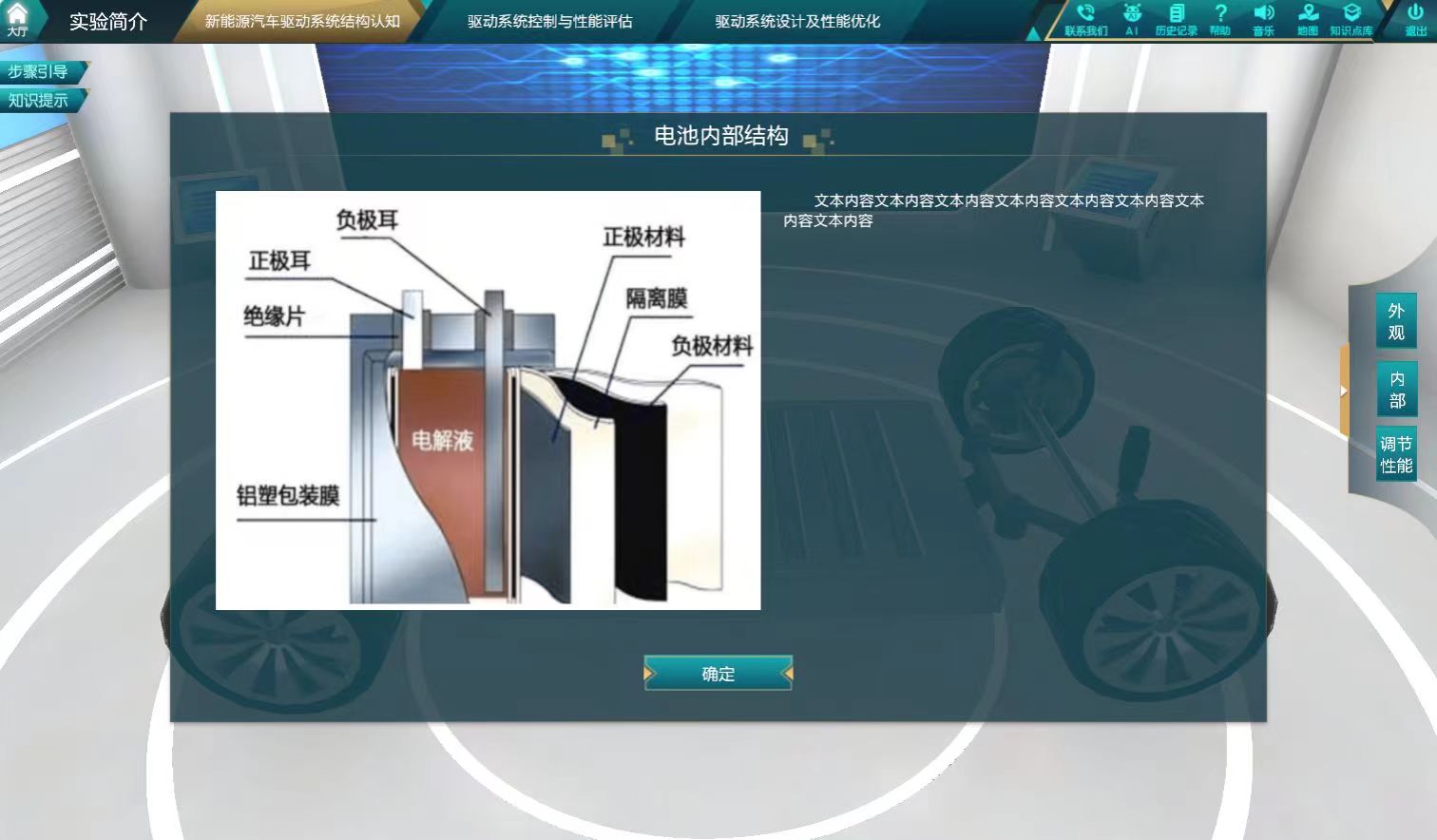

一、新能源汽車驅動系統拓?fù)湔J(rèn)知環節，包括驅動系統整體結構、驅動電機、逆變器、動力電池等部件的內部結構、內部結構、安裝位置、連接方式等認知。

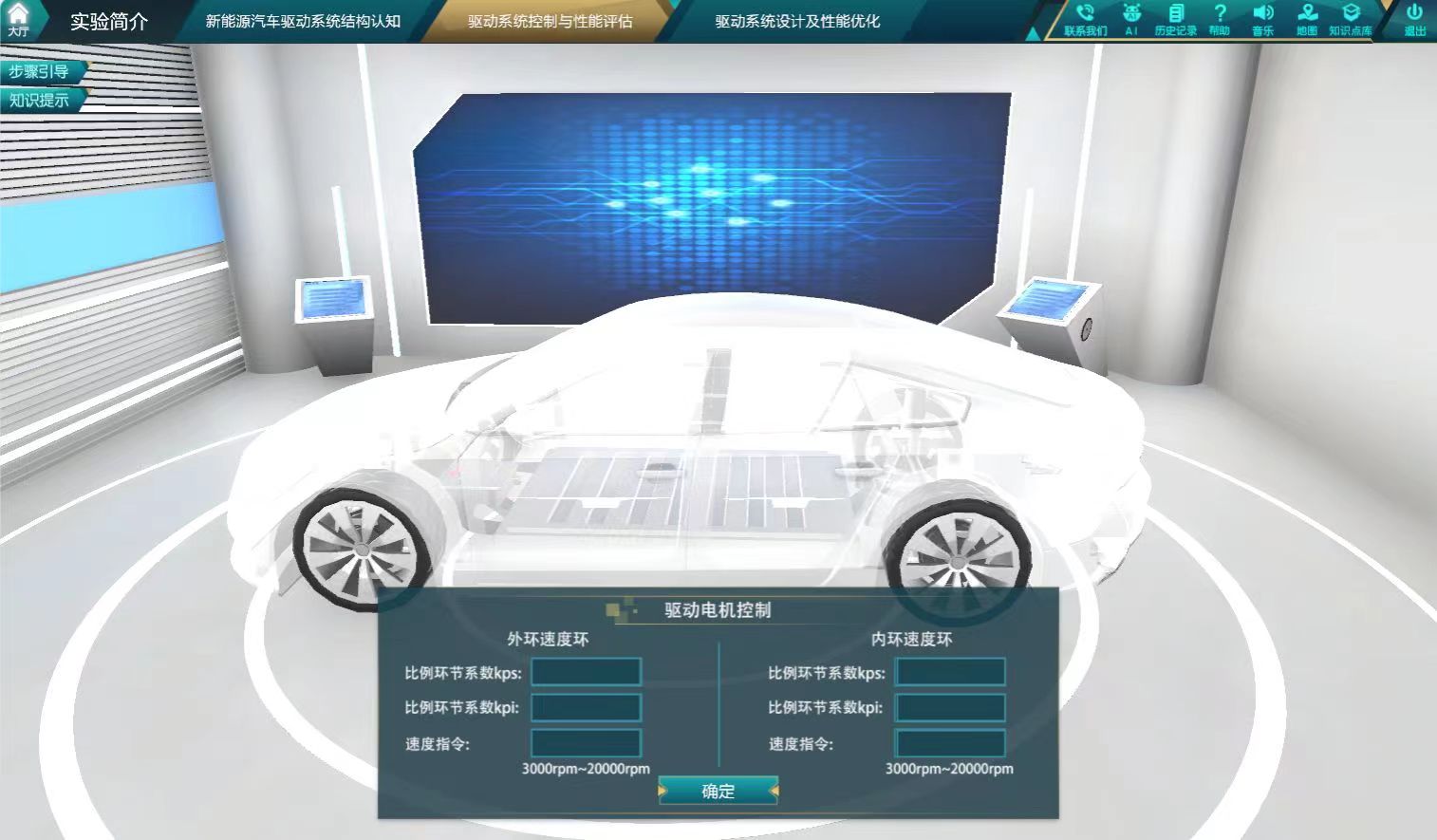

二、新能源汽車驅動系統性能控制環節。通過選擇和調整控制算法中的參數，掌握新能源汽車驅動系統的控制方法，通過循環工況的學習和觀察、調整，掌握驅動系統的性能評判方法。

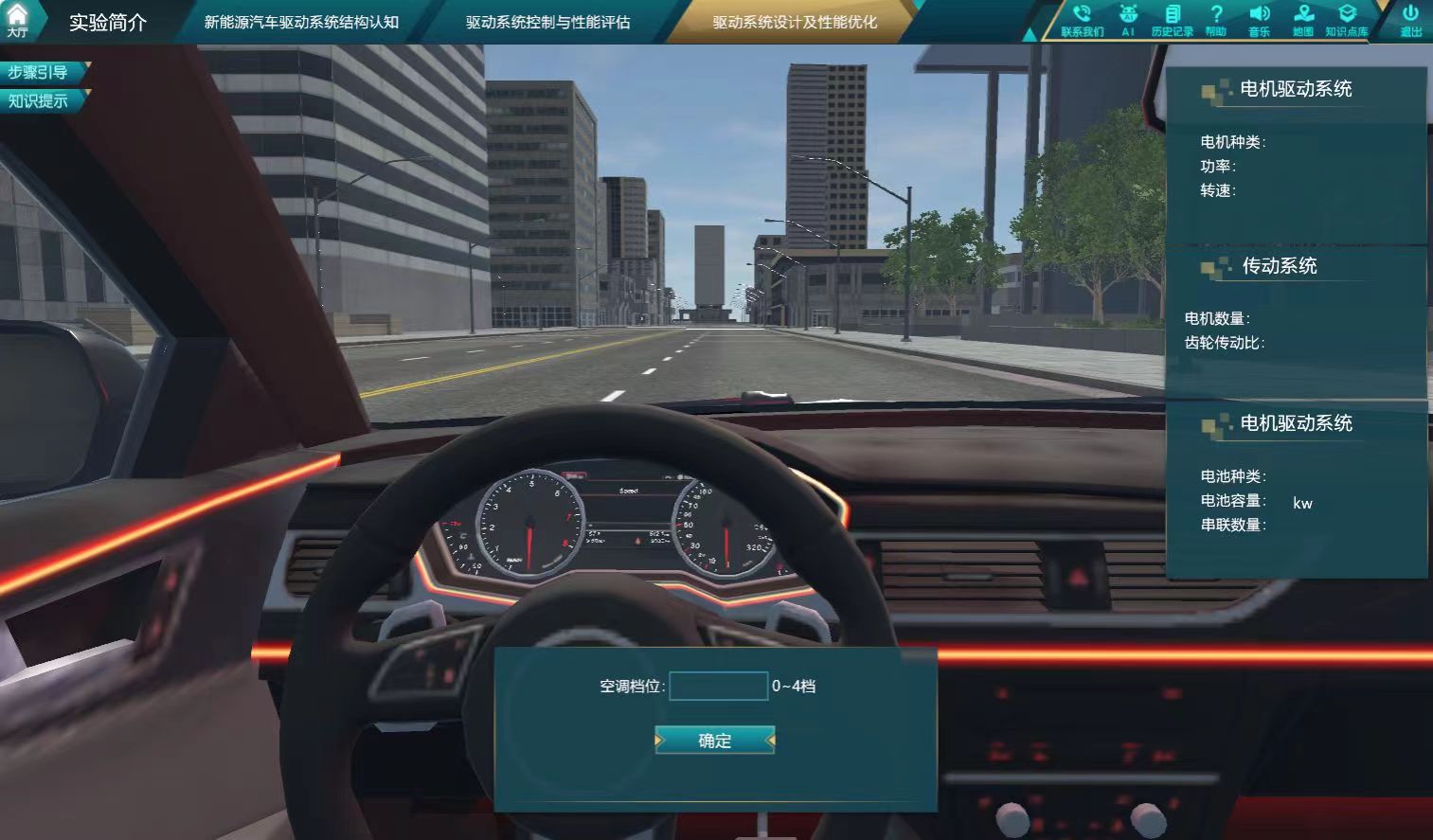

三、新能源汽車驅動系統綜合設計環節。在新能源汽車啟動、加速、巡航、減速、剎車、停止等環節，控制驅動系統，觀察系統動態性能，評估系統設計和參數設置是否合理。綜合訓練學習模塊，學生能掌握新能源汽車驅動系統的控制方法和性能評判方法。

實驗背景：

2020年9月，習近平總書記在聯合國大會上莊嚴承諾“碳達峰、碳中和”的目標，之后中央一系列重要會議對“雙碳”目標的具體實施作出了全面戰略部署，為推動國內社會經濟綠色低碳轉型釋放了強大動力。世界資源研究所公布的數據表明，交通運載工具的二氧化碳排放量占化石燃料燃燒總排放量的四分之一左右。而且按照國際能源署的評估，到2050年，和交通運輸相關的能源消耗量還將繼續增加。根據當前技術發展水平的趨勢，包括汽車在內的交通工具電動化是解決交通領域日益增長的排放挑戰的重要手段。2021年1月舉行的中國電動汽車百人會論壇上，歐陽明高院士明確指出，第三次能源革命五大支柱之一就是新能源汽車成為用能、儲能并回饋能源的終端，只有實現新能源汽車大規模發展才能實現新能源革命，也只有實現新能源革命才能實現中國碳中和目標。

由于新能源汽車產業在全球蓬勃發展，對相關人才的需求急劇膨脹。然而，當前學校的課堂與實驗教學方式仍然以驅動電機、驅動器等單獨部件為中心，缺乏對新能源汽車驅動系統的直觀、全面的介紹，學生難以將抽象的原理和實際運行中的汽車的聯系起來。因此，有必要通過建立虛擬的新能源汽車模型，形象化地表達運行過程中的驅動系統變化，使學生在調整和設計系統結構、運行方式的同時，定性、定量、直觀的感受到新能源汽車驅動系統對汽車運行的重要意義。

本實驗教學系統依托東南大學電氣工程國家級一流本科專業建設點、江蘇省先進電機與電能變換工程研究中心，將“虛擬現實+互聯網”技術融入新能源汽車驅動系統實驗教學，以培養具有領軍作用的卓越人才為目標，面向行業和社會資源共享，自主開發新能源汽車驅動系統虛擬仿真實驗平臺。

設計原則：

本實驗教學項目有以下三個課程設計原則。

一、直觀性原則：實驗教學項目中的所有知識點都要通過直觀的三維模型、動畫、圖片等易于理解形式展示。

二、互動性原則：各個環節需要具備互動過程中實時改變尺寸、形狀、速度、波形等外觀的能力。

三、開放性原則：實驗平臺應允許學生進行探索性學習，能夠根據學生操作顯示不同的結果，即答案不唯一。

實驗?zāi)繕?biāo)：

本實驗教學項目有以下三個課程目標。

一、通過三維模型、動畫等易于理解的形式，幫助學生建立對新能源汽車驅動系統拓?fù)浣Y(jié)構的直觀認識。

二、通過互動的形式，讓學生自主改變新能源汽車驅動系統形狀、尺寸、波形等影響性能的方面，幫助學生掌握新能源汽車的基本控制方法。

三、通過設計具有開放性答案的實驗環節，讓學生定性和定量學習到新能源汽車驅動系統的基本設計原則，加深對驅動系統的理解。

實驗要求：

一、專業與年級要求。

本實驗面向電氣工程及其自動化專業的二年級及以上的本科生。

二、基本知識和能力要求。

完成《電路原理》、《電磁場》、《電機學》、《微機原理》等課程的學習。
