實驗簡介:
?隨著我國船舶制造行業持續發力,三大造船指標高速增長,船舶制造效率、建造成本等問題,以及技術革新和人才培養需要更加凸顯。為使學生更好地理解和掌握船舶分段建造知識點,設計了船舶分段建造虛擬仿真實驗?;谠搶?shí)驗,學生可自主學習船舶分段建造知識,使學生能更直觀地了解認識船體分段建造流程,并更深入探究船體分段建造的特點。該虛擬仿真實驗激發了學生進行主動思考的積極性,對于學生進行知識實踐、知識擴展以及創新能力提升具有積極作用。
實驗背景:
(1)我國海岸線漫長,海運和航運事業發展迅猛。為保衛國土安全和開發海洋資源的國家戰略計劃需要,將出現高技術密集型的新型運輸船舶和各種高性能船舶,要求造船業能迅速地適應發展需要,迫切需要培養大量船舶與海洋專業的各類高科技人才,使得中國造船業更具競爭優勢。
(2)海洋工程學科為我校江蘇海洋大學重點建設的學科之一,船舶與海洋工程專業獲批2021年國家一流專業建設點,是我校獲批的為數不多的渉海國家一流專業之一,因此更好的進行船舶專業建設,是當前的重要任務。
(3)船舶與海洋工程專業現有本科層次豐富,包含與江蘇海事聯合的4+0,與烏克蘭馬卡洛夫國立造船大學聯合的中外合作4+0,發展空間巨大。海洋工程學院的船舶與海洋工程專業教師隊伍學歷、職稱分布合理,博士比全校最高。
(4)對于船舶與海洋工程專業的學生,船舶建造知識是該專業學生最重要的專業核心知識點之一,也是船舶專業學生必備的專業技能。以《船舶與海洋工程導論》《船體與海洋工程生產實習》課程為依托,面向船舶與海洋工程專業本科生的船舶建造虛擬仿真實驗室的建設十分必要。通過虛擬仿真實驗,學生猶如身臨船廠生產環境,滿足正常專業實踐教學,對學生更好的理解和掌握船舶建造的理論知識大有裨益。因此,為更好地培養船舶與海洋工程領域應用人才的需求,迫切需要建設船舶建造工藝學虛擬仿真實驗室。
設計原則:

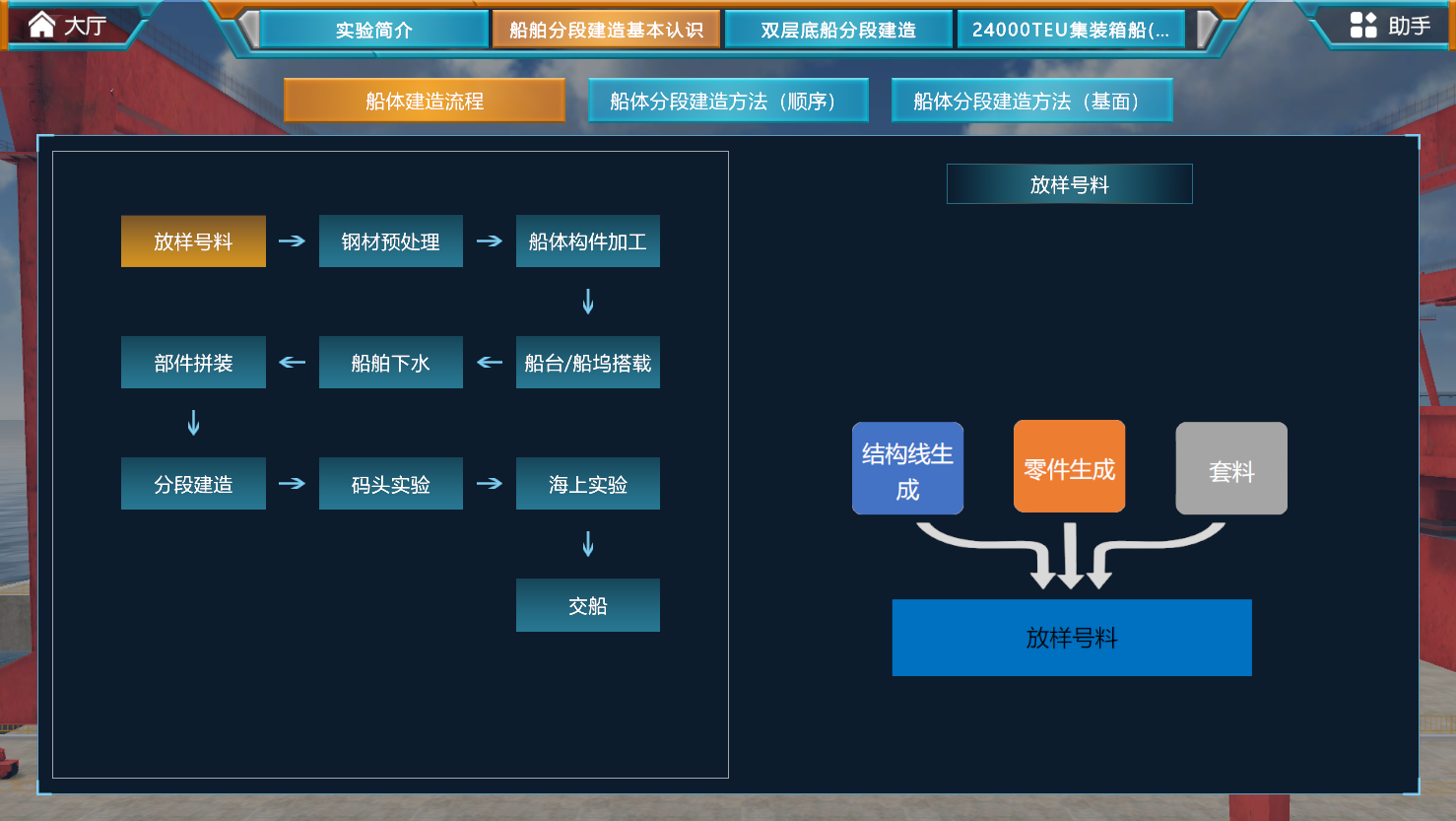

1)分段建造基本組成認知
對于船體各個分段有初步認識,對應圖片加深學習印象,讓學生對于船舶建造的整個流程有一個整體的認知,為后面的深入學習打下基礎。
2)典型船體分段裝焊工藝,——雙層底分段

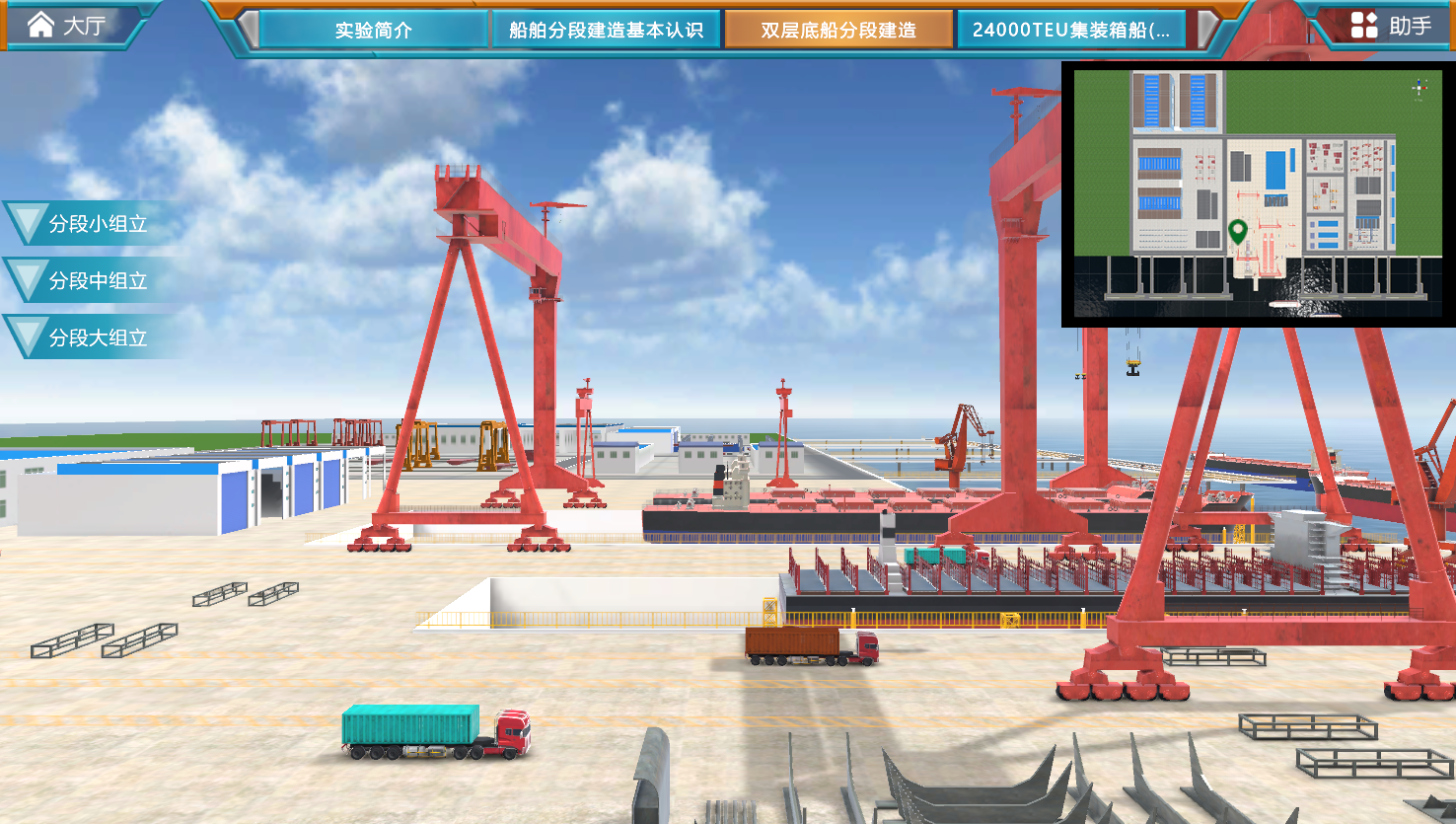

該模塊主要包括2部分內容,首先介紹分段的特點,再以散貨船雙層底結構為例完成對虛擬船廠及虛擬船模結構認知,其中虛擬船廠以國內某船廠為演示載體,以三維模型演示廠區布置,各車間以及主要建造設施分布,包含船臺、船塢、門吊及塔吊等。以雙層底分段裝焊工藝為例,可以通過交互瀏覽,學習船舶與海洋平臺的結構特征、構件組成、構件之間的連接關系等。
3)船舶與海工建造交互實訓系統

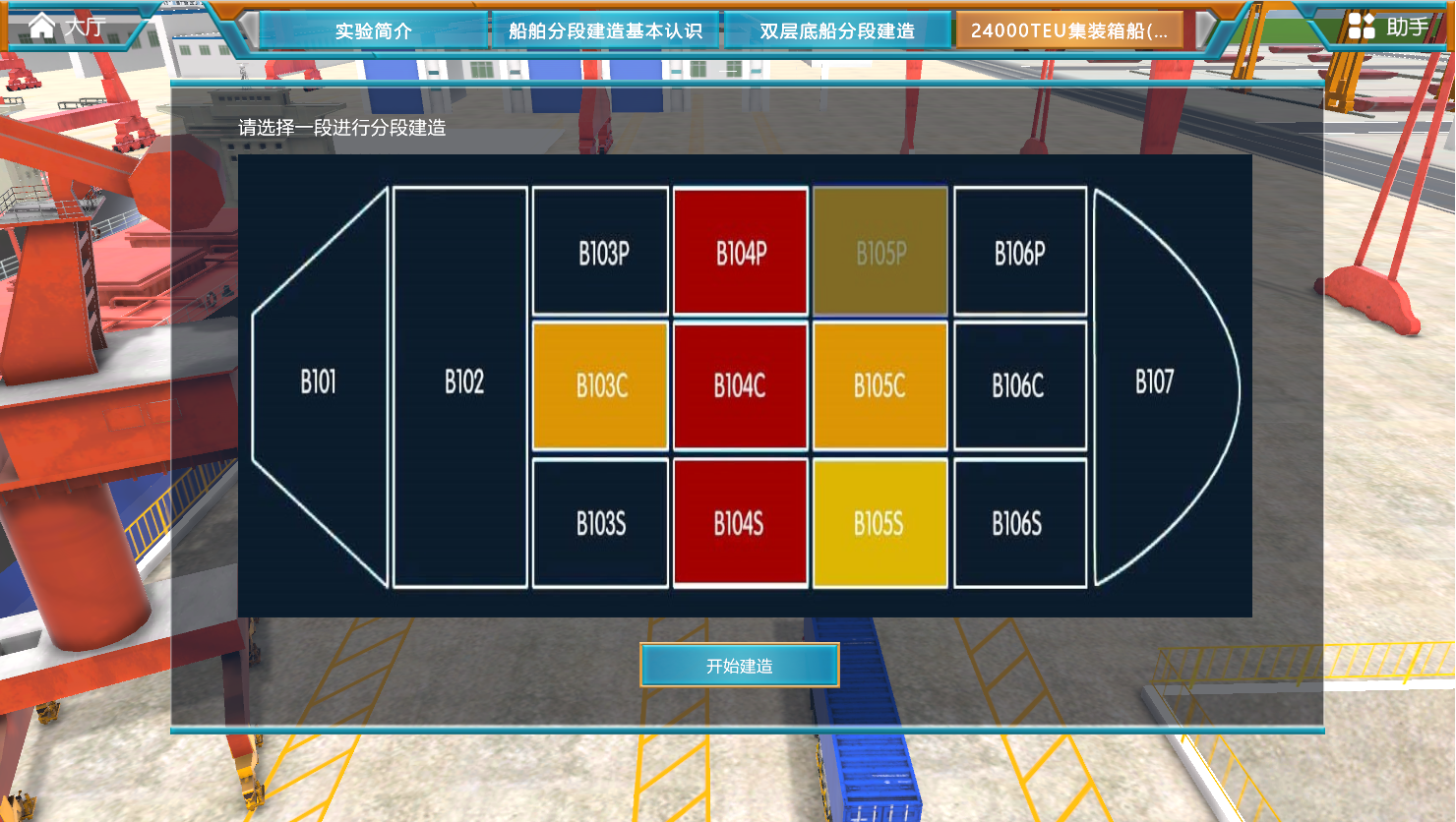

提供幾大主流船型的典型結構進行展示和交互,包括小組立、中組立、分段建造、總段裝配以及搭載等交互式實訓模塊。以船舶雙層底分段建造實訓項目為例說明主要交互式實驗步驟:進入船舶建造實訓交互式系統→選擇船舶建造分段建造模塊→選擇雙層底分段,進入裝配界面→閱讀雙層底分段的工藝要求→填寫雙層底分段的工藝過程→根據工藝過程選擇合適的支撐形式→閱讀雙層底分段的 DAP 圖紙→在列表中選取船體外板安裝至支撐結構上→對外板結構進行定位、畫線→列表中選取待裝配的雙層底間的框架結構,按照裝配順序進行裝配→在列表中選取內底板,吊裝,定位,焊接→對裝配的雙層底結構翻身,進行封底焊→將雙層底分段割離胎架,已送至下一個裝配工位。
實驗?zāi)繕?biāo):
船體分段裝配虛擬仿真是一項綜合性的訓練,是學生在學習完成相關專業知識后進行的。依托仿真技術、多媒體技術、人機交互、數據庫和網絡技術,構建仿真環境及實驗對象,學生在虛擬環境中開展實驗,達到教學大綱所要求的效果。虛擬仿真的目的是堅持虛實結合、相互補充的原則,體現“新工科”理念,以培養學生解決復雜工程問題能力為導向,著重提升學生的工程意識、工程素質和工程實踐能力。
1.模擬現場教學 + 討論法。指導教師以仿真實驗裝置為對象,現場指導和講解,要求學生參考結構工藝圖紙,對裝配方法、裝備設備、裝配焊接順序等內容進行討論;并現場給出幾種不同的裝配流程,同學討論其裝配流程的優缺點,從而確立正確的裝配順序。
2.教學法 + 互動法。學生按照典型分段的生產流程完成各個階段裝配順序,進而從整體上把握工藝流程。同學也可以形成小組與其他同學研討確定最優的裝配方案,實現“生生互動”;教師現場指導,實現“師生互動”;學生通過工藝仿真操作練習,掌握船體分段裝配焊接的順序和方法。
實驗要求:
(1)專業與年級要求
本實驗屬于江蘇海洋大學船舶與海洋工程專業一年級專業基礎課《船舶與海洋工程導論》和三年級專業課《船舶與海洋工程專業生產實習》的部分授課內容。本實驗包含“分段理論認知,雙層底散貨船分段建造、大型集裝箱船分段建造”三個環節的實驗內容具有非常強的連貫性,層層遞進。
(2)基本知識和能力要求
具備一定的船體結構,船體制圖知識和一定的計算機使用能力,具有自主學習能力和一定的自主探索能力,能夠在基礎認知、探索研究、應用探索三個層次的實驗中總結分析特定實驗結果背后的原因,將專業理論知識活學活用。
(3)實驗注意事項
本實驗為研究探索型課程實驗,具有較強的高階性、創新性和挑戰度。為確保教學質量,提出以下實驗注意事項。
①實驗前,學生應認真閱讀實驗指導書,觀看教學引導視頻和操作視頻,在教師指導下明確實驗?zāi)康募案鳝h(huán)節的知識點和重難點,奠定實驗理論基礎;
②請選擇符合“實驗教學相關網絡”條件要求的軟硬件實驗環境開展實驗,以保證實驗操作的流暢性。
③實驗過程中,請仔細閱讀各環節任務要求,并逐步開展實驗。當實驗結果不理想時,請根據系統提示思考完善;同時,還可通過微信群、論壇、服務熱線等方式尋求在線指導。
④請充分利用知識角,通過知識點課件庫開展拓展閱讀,擴充自己的專業知識。
⑤完成實驗后,請務必點擊“完成并提交”以生成實驗報告,并在關閉實驗界面前,點擊界面右下角的“實驗報告”鏈接進入課程平臺查看,并結合實驗報告回顧實驗過程,針對不足查找原因、總結提高,并積極開展互動交流,以進一步鞏固理論知識、提升創新思維能力。
