實驗簡介:
導航系統是飛機上的重要組成部分,導航系統健康管理與故障重構技術對保障飛機安全可靠飛行有至關重要的作用。大型客機綜合導航系統實驗因具有系統復雜、高危險性、實驗成本高、故障不可逆、高空飛行環境不可達等特點,難以用真實的系統開展。因此本項目借助虛擬仿真手段構建大型客機綜合導航系統設計虛擬仿真實驗系統,開展虛擬仿真教學實驗,可以解決實物實驗存在的問題,直接為《定位與導航系統》、《傳感器與檢測技術》、《衛星導航原理》等課程的教學服務。實驗提高學生對飛機導航系統的認知和實踐水平,培養學生對飛機多源傳感器融合導航與健康管理的設計能力。
實驗背景:
研制中國的大型飛機是國家的意志。2008年我國組建中國商用飛機有限責任公司,開始“舉全國之力,聚全國之智”,開展飛機設計、制造、實驗、總裝、試飛等各個方面的工作。本團隊主要成員自2008年起一直參與大型客機的導航系統方面的論證、實驗等工作,深切體會到企業、社會、國家對航空導航定位方面人才的迫切需求。
高性能的導航信息綜合管理能力是民用飛機安全飛行的首要前提。新一代航空系統架構的變化具有“豐富化、靈活化”的特點和發展趨勢,其“大數據信息”更加豐富,并體現出多源、異構、異類、異質的特點。民用飛機不再依賴單一導航設備,廣泛使用數據鏈通信、衛星導航和各種機載導航設備,以提高飛行態勢感知能力。現有的民用飛機主要以多套冗余配置的機載衛星導航接收機、慣性基準系統、大氣數據系統、多模無線電接收機作為主要導航信息源,導航過程中需要對多套冗余異構導航信息源進行綜合管理,以滿足不同飛行空域運行要求。
可見綜合導航系統設計是大型飛機設計的重要環節,也是“歐洲一體化空中交通管理計劃”架構下新一代大型飛機的核心技術之一。大型客機綜合導航系統設計教學實驗是培養航空、民航特色高校自動化專業從事飛機導航系統設計人才的重要環節,是幫助學生理解和掌握飛機導航系統設計、分析和管理的核心實踐性教學環節。
設計原則:
本實驗教學系統依托南京航空航天大學“控制科學與工程”國家雙一流學科、“導航、制導與控制”國家重點(培育)學科、“先進飛行器導航、控制與健康管理”工信部重點實驗室將“虛擬現實+互聯網”技術融入大型飛機導航系統實驗教學,以“系統培養航空導航特色專業學生創新實踐能力”為目標,突出航空大飛機工程特色,面向行業和社會資源共享,自主開發大型客機綜合導航系統設計虛擬仿真實驗軟件,具有自主知識產權,具有示范性和推廣應用性。
實驗?zāi)繕?biāo):
本實驗結合航空特色高校自動化專業培養方案的要求,根據本專業特色專業主干課程《定位與導航系統》的關鍵知識點,梳理出從“典型認知”—“綜合訓練”—“系統探索”三個層次的實驗。
本教學虛擬仿真實驗的實驗?zāi)康娜缦拢?/font>

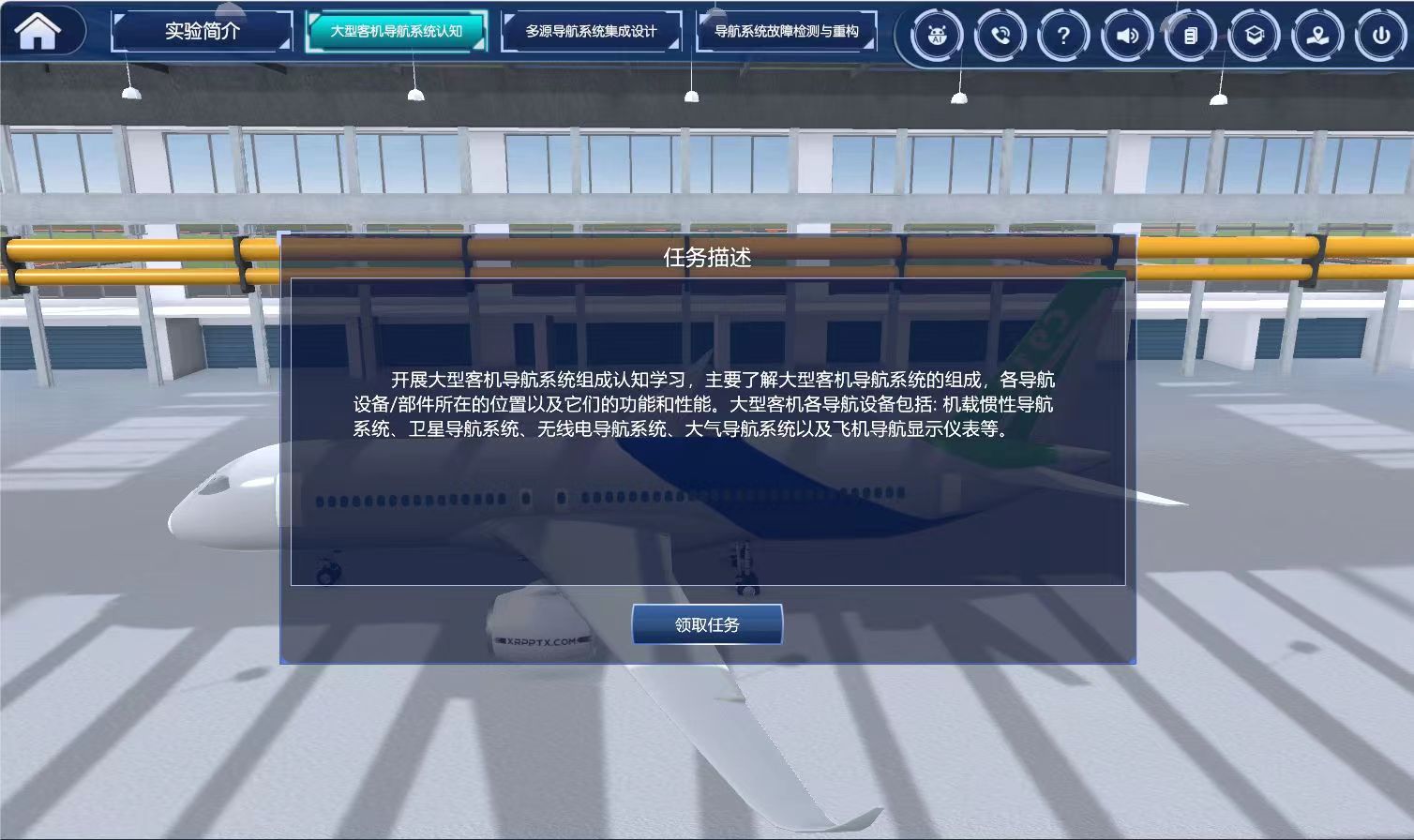

(1) 通過飛機導航系統的認知學習模塊,幫助學生了解和掌握大型客機導航系統的基本組成和原理。幫助學生掌握系統的組成及系統中重要組成部件的結構、工作原理和運行特性,采用虛擬現實的學習方式,幫助學生深入了解各個核心部件如慣性導航系統、衛星導航系統、無線電導航系統、大氣導航系統部件細節組成、結構形式和工作原理,為系統綜合實驗奠定基礎;

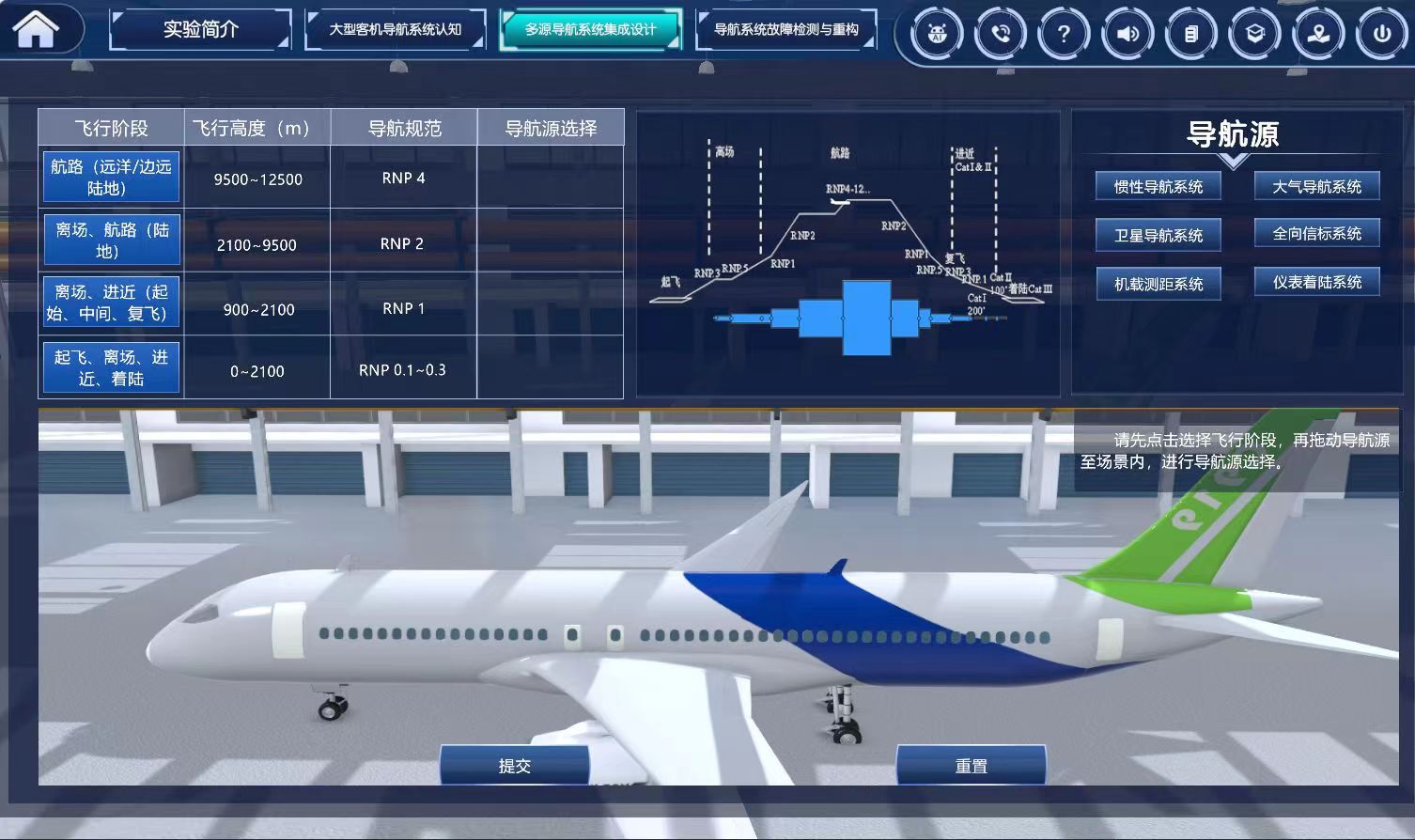

(2) 通過飛機導航系統的綜合訓練, 顯著提高學生對飛機導航系統系統優化設計能力。學生根據自己的理解設計飛機導航系結構和參數,根據聯邦濾波、集中濾波器結構,設計各類導航傳感器的融合架構與參數,并在大型飛機不同飛行階段下對導航性能進行評估,學生根據評估結果開展系統性能參數優化設計。
(3) 通過飛機導航系統的探索實驗,培養學生自主創新設計的能力。
在綜合實驗的基礎上,結合課程教學和相關的導航系統的創新能力培養的教學要求,在虛擬仿真系統中提供給學生開放性設計和測試環境,結合探索實驗的要求,由學生可自主開展子系統的設計和功能模型的搭建,結合導航參數的優化設計,開展探索性和創新性的實驗。
(4) 有效解決實物教學成本高、危險性大等難題。
虛擬仿真實驗系統避免在設置故障時損壞昂貴的導航設備,以及在操作大型測試設備時的危險性。容易構建系統,系統具有可逆性,有利于學生探索故障發生后的故障定位、隔離和故障重構策略。虛擬仿真教學實驗系統成本低,因而具有示范性和可推廣性。
實驗要求:
實驗面向自動化專業本科生,導航專業研究生。
