實驗簡介:
1.實驗的必要性及實用性
當海洋電纜發生故障時,需要智能機器人對故障點進行定位,然后機器人精確導航,行到故障點,再利用機械臂進行專業的打撈、修復或者更換。整個過程費力費時,維修成本很高,且處于高危和極端環境,為了克服海洋電纜檢測在真實環境下難以重復、可觀察、成本較高、實施難度較大的問題,本虛擬實驗擬借助多媒體、數字化、網絡化軟硬件技術,對海洋電纜檢測水下機器人進行故障定位、動力驅動、姿態控制、路徑規劃與機械臂抓取等整個虛擬仿真內容和步驟進行設計,搭建虛擬仿真實驗開放、創新的教學平臺,使學生對專業知識與理論有切身真實的體驗和感性認識。
本虛擬實驗依據如下的原則進行了設計。(1)實驗項目依托實際工程,設計真實;(2)采用情景式教學方法,增強學生的體驗感;(3)教學內容設計全面,循序漸進。
本實驗共分五個大的環節:(一)虛擬仿真實驗鏈接與登錄/注冊環節、(二)水下機器人結構及實驗原理認知環節、(三)水下機器人控制(單一任務的操作練習)環節、(四)水下機器人導航與作業(綜合操作練習)環節、(五)虛擬實驗的總結/評價/整理/退出環節。其中,(二)、(三)、(四)環節的結構。
2.實驗系統的先進性
本虛擬仿真實驗以海洋電纜檢測水下智能機器人導航與作業控制為工程背景,將自動化本科《PLC技術課程設計》的基本知識點分解到“基礎型、綜合型和提高型”的三類實驗中。為了克服海洋電纜檢測水下智能機器人在導航與作業控制的真實環境下難以重復、可觀察、成本較高、實施難度較大等問題,本項目借助多媒體、數字化、網絡化軟硬件技術,研發該虛擬仿真實驗系統,服務學生的“基本原理學習、綜合能力訓練、激發創新意識”的培養目標。
實驗背景:
海洋電纜主要應用在一些較為重要的場合,比如海上風電場、橫越江河港口、陸島之間的連接、鉆井平臺之間的互相連接以及跨海軍事設施等。隨著海洋經濟的快速發展,海上各種平臺越來越多,海洋電纜得到了大量的使用,同時海洋電纜故障也不斷增加。通常情況下,海洋電纜敷設在海底1~2米深處。當發生故障時,首先需要對故障點定位,然后對機器人精確導航,行到故障點,再利用機械臂進行專業的打撈、修復或者更換。實際從對電纜故障定位、導航到修復需要幾天甚至幾十天時間,耗費大量的人力物力,維修成本很高,且處于高危和極端環境,因此,為了克服海洋電纜檢測在真實環境下難以重復、可觀察、成本較高、實施難度較大的問題,本虛擬實驗擬借助多媒體、數字化、網絡化軟硬件技術,對海洋電纜檢測水下機器人進行故障定位、動力驅動、姿態控制、路徑規劃與機械臂抓取等整個虛擬仿真內容和步驟進行設計,搭建虛擬仿真實驗開放、創新的教學平臺,使學生對專業知識與理論有切身真實的體驗和感性認識。通過該課程的實施,推廣虛擬仿真技術在高等教育的應用,提高學生的實踐操作能力和解決問題的能力,為培養高素質人才打下堅實基礎。
設計原則:
(1)實驗項目依托實際工程,設計真實
該虛擬實驗是以真實海洋電纜檢測水下智能機器人導航與作業控制的場景為參照,基于實際工程案例與數據,采用數字化、信息化、多媒體、虛擬現實等先進技術,針對傳統實驗教學中難以開展的實驗課題,構建的虛擬系統。實驗?zāi)P团c教學軟件系統使實驗過程能夠重現海洋環境系統中裝置、模型工作原理及各種物理過程,學生可通過仿真教學軟件的操作與使用,學習、理解和掌握水下機器人智能檢修海洋電纜的過程和工作原理。
(2)采用情景式教學方法,增強學生的體驗感

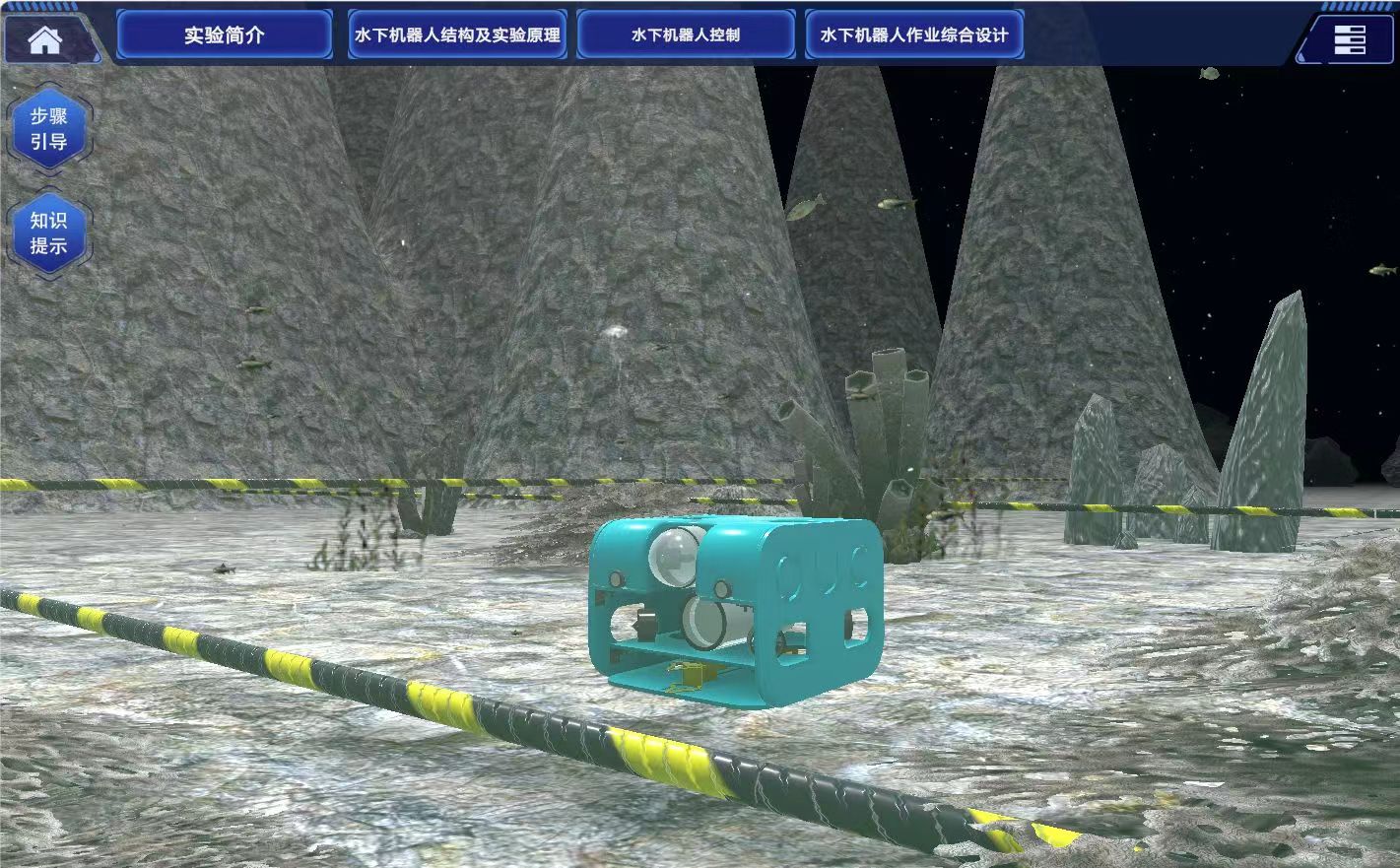

采用情景式教學方法,使學生可身臨其境般沉浸在實驗環境中,體驗和認知水下機器人對海纜故障定位、動力驅動、姿態控制、路徑規劃與機械臂抓取的復雜工程問題與過程,提高實驗的感性認知度和趣味性。
(3)教學內容設計全面,循序漸進
該虛擬實驗包括基礎型、提高型和綜合型三種類型,循序漸進地提升學生的綜合能力。

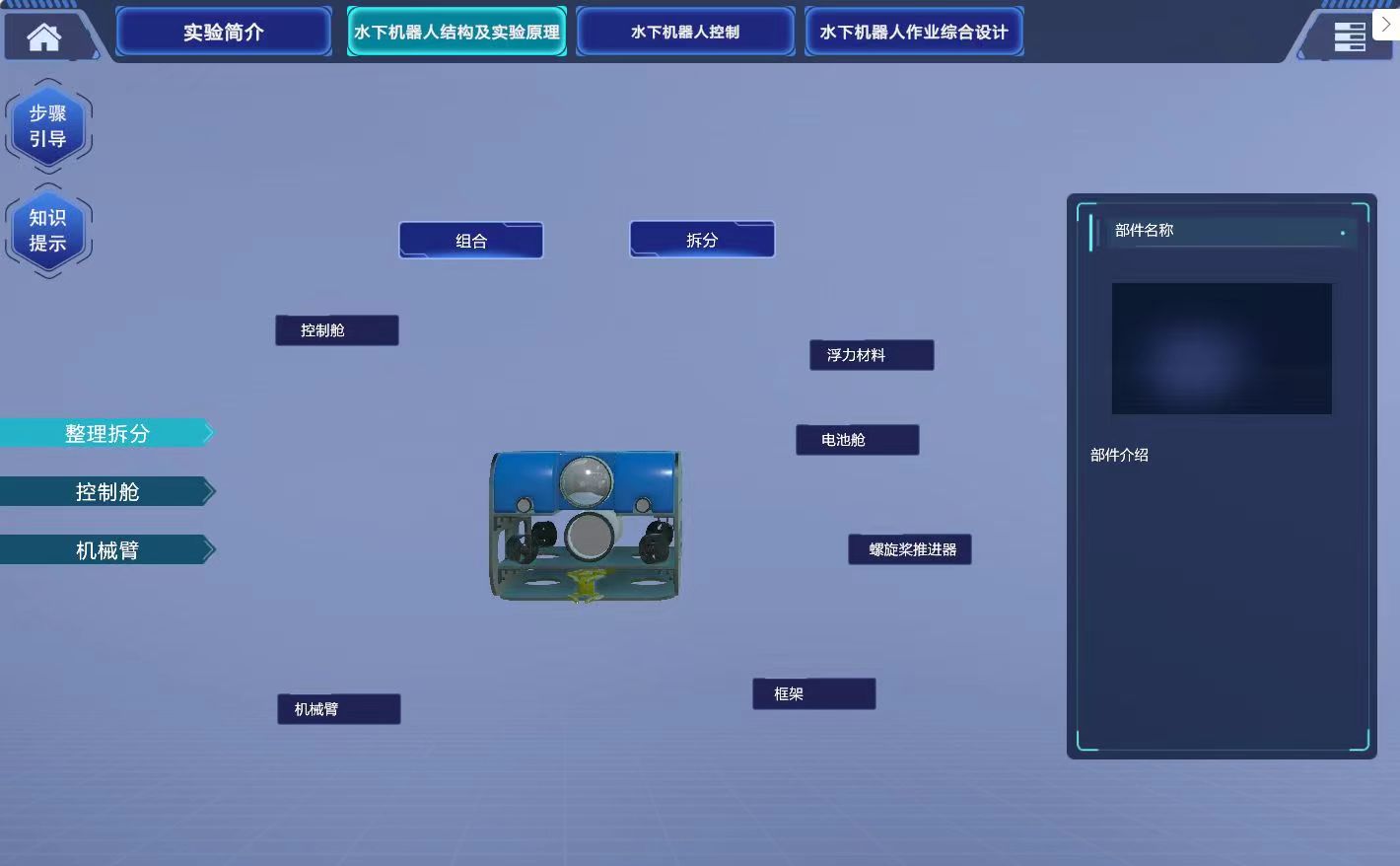

水下機器人結構及實驗原理認知環節屬于基礎型實驗,包括水下機器人結構認知、海洋電纜故障檢測及智能定位原理認知、無刷直流電機驅動控制原理認知、水下機器人姿態角度閉環控制原理認知、水下機器人路徑規劃原理認知和PLC控制的機械臂作業原理認知,學生可了解水下機器人結構及各種實驗原理。
水下機器人控制(單一任務的操作練習)環節屬于提高型實驗,包括海洋電纜檢測及智能定位、水下機器人動力驅動控制、水下機器人姿態角度閉環控制和水下機器人路徑規劃。學生可分別進行海洋電纜檢測及智能定位、水下機器人動力驅動控制、姿態角度閉環控制和路徑規劃的實驗過程。

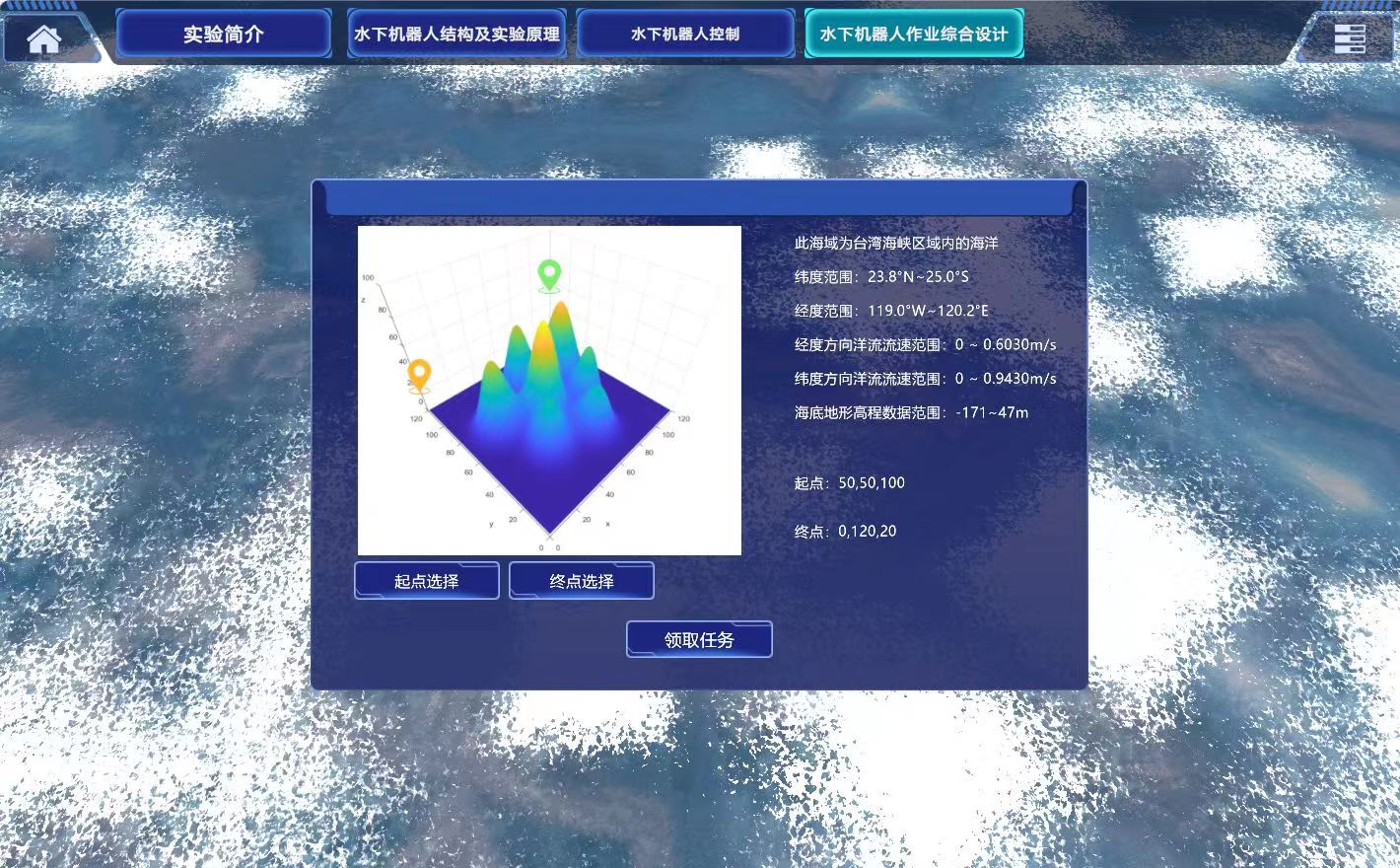

水下機器人導航與作業(綜合操作練習)環節屬于綜合型實驗,包括領取海洋電纜故障任務、水下機器人航行綜合設計、水下機器人機械臂精細化抓取實驗。
實驗?zāi)繕耍?/b>
本虛擬仿真實驗以海洋電纜檢測水下智能機器人導航與作業控制為工程背景,將自動化本科《PLC技術課程設計》的基本知識點分解到“基礎型、綜合型和提高型”的三類實驗中。為了克服海洋電纜檢測水下智能機器人在導航與作業控制的真實環境下難以重復、可觀察、成本較高、實施難度較大等問題,本項目借助多媒體、數字化、網絡化軟硬件技術,研發該虛擬仿真實驗系統,服務學生的“基本原理學習、綜合能力訓練、激發創新意識”的培養目標。課程圍繞立德樹人根本任務,以提升質量為導向,著力培養高層次應用型創新人才為目標,積極探索線上線下教學相結合的個性化、智能化實驗教學新模式,形成專業布局合理、教學效果優良、開放共享有效的教育信息化實驗教學項目新體系,支撐教育教學質量全面提高。
通過虛擬仿真實驗的內容和步驟設計,具體達成以下實驗教學目標:
1.直觀形象地感受海洋的“復雜性、多變性和隨機性”環境特性,讓學生體會到在海洋水下環境下電纜檢測機器人控制與導航的復雜工程問題的內涵與意義。

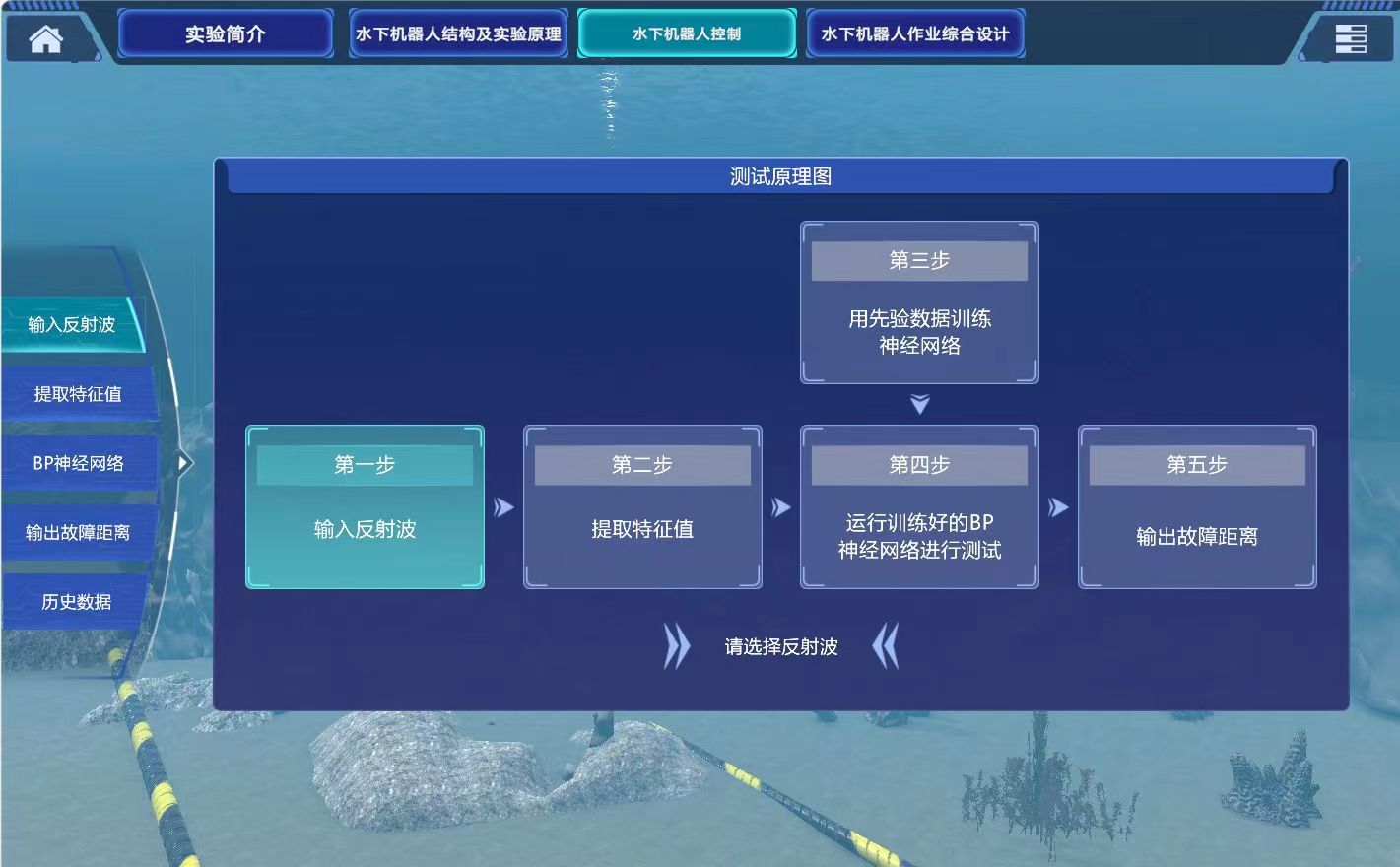

2.虛擬再現水下機器人海洋電纜故障定位的實施步驟與效果檢驗,使學生理解用脈沖衰減法提取的特征值數據和距離數據對神經網絡的解算方法及關鍵參數的設置;
3.可視化、動態化地模擬水下機器人電機驅動、姿態估計與控制、路徑規劃的實施步驟與效果檢驗,使學生掌握水下機器人導航的參數設置方法和控制算法實施效果。
4.可視化、互動化地模擬水下機器人機械臂作業控制的實施步驟與效果檢驗,使學生掌握水下機器人機械臂完成抓取等作業的參數設置方法和控制算法實施效果。
基于海洋電纜檢測水下機器人控制與導航的實際案例與工程實測數據,以虛擬現實的方式,幫助學生自主探究海洋電纜故障定位、水下機器人精確導航和機械臂作業的控制參數設置方法和控制方案設計,觀察實施效果。
實驗要求:
一、課程本身要求
1.課程要求具有“高階性、創新性、挑戰度”,通過建強教學團隊、優化教學內容、創新教學方法、完善課程評價等方式,切實提高教學質量,著力打造虛擬仿真實驗“金課”。
(1)提升高階性。課程目標堅持知識能力素質有機融合,培養學生解決復雜問題的綜合能力和高級思維。課程內容強調廣度和深度,突破習慣性認知模式,培養學生深度分析、大膽質疑、勇于創新的精神和能力。
(2)突出創新性。教學內容體現前沿性與時代性,及時將學術研究、科技發展前沿成果引入課程。方法體現先進性與互動性,大力推進現代信息技術與教學深度融合,積極引導學生進行探究式與個性化學習。
(3)增加挑戰度。課程設計增加研究性、創新性、綜合性內容,加大學生學習投入,科學“增負”,讓學生體驗“跳一跳才能夠得著”的學習挑戰。嚴格考試評價,增強學生經過刻苦學習收獲能力和素質提高的成就感。
2.課程設計的課時和操作步驟適當。納入本專業教學計劃,且滿足6個課時的實驗教學需求,學生實際參與的交互性實驗操作步驟須不少于10步。
3.有準確適宜的教學內容,堅持問題導向,面向?qū)嶒灲虒W(xué)培養目標,堅持“能實不虛”的原則,重點解決真實實驗項目條件不具備或?qū)嶋H運行困難,涉及高?;驑O端環境,高成本、高消耗、不可逆操作、大型綜合訓練等問題。
二、所面向?qū)W生的要求
1.要求學生學習過《電路》、《數字電路》、《模擬電路》、《C語言》、《自動控制原理》等軟硬件基礎知識和一定的編程能力。
2.有工匠精神、鉆研精神和團結協作能力。
