實驗簡介:
熱敏電阻器是敏感元件的一類,按照溫度系數不同分為正溫度系數熱敏電阻器(PTC)和負溫度系數熱敏電阻器(NTC)。NTC熱敏電阻器,即負溫度系數熱敏電阻,其特性是電阻值隨著溫度的升高而呈非線性的下降。NTC在應用上一般分為測溫?zé)崦綦娮韬凸β市蜔崦綦娮?,用于抑制浪涌?/font>NTC熱敏電阻器指的就是功率型熱敏電阻器。
利用 NTC 熱敏電阻器的零功率電阻值來抑制開機瞬間的突波電流可以使開機瞬間的突波電流不致過大,并且在完成抑制突波電流作用以后,由于通過其電流的持續作用,隨著熱敏電阻器本體溫度升高,其電阻值將下降到非常小的程度,消耗的功率可以忽略不計,電壓幾乎均加到后面設備從而保證線路的正常工作。NTC 熱敏電阻是電源設計過程中抑制浪涌的一種常用熱敏電阻,在對其進行應用過程中,必須要做好選型考慮。
本實驗以熱敏電阻生產制造與測試作為重點,通過生產參數的控制與變化,幫助學生了解與掌握影響熱敏電阻性能的指標及影響因素,了解半導體工藝加工的基本流程。
熱敏電阻生產工藝流程復雜,設備昂貴,生產線升級速度快,對專業操作和技術要求水平高,學校幾乎無法復制整條產線,很多生產工藝環節需要在高溫、高壓、重金屬等特殊環境下進行。加工、生產環節中材料的選取與成分配比,工藝流程的順序,參數的調整等都會對熱敏電阻最終的性能產生巨大的影響,所以,這些參數在實際的生產中往往是無法改變的。測溫傳感器,比如熱敏電阻測溫芯片的生產與加工,屬于半導體生產與加工領域。從原材料的選取,芯片的加工、芯片的封裝與測試,都是目前國家產業發展的重點和方向。
實驗背景:

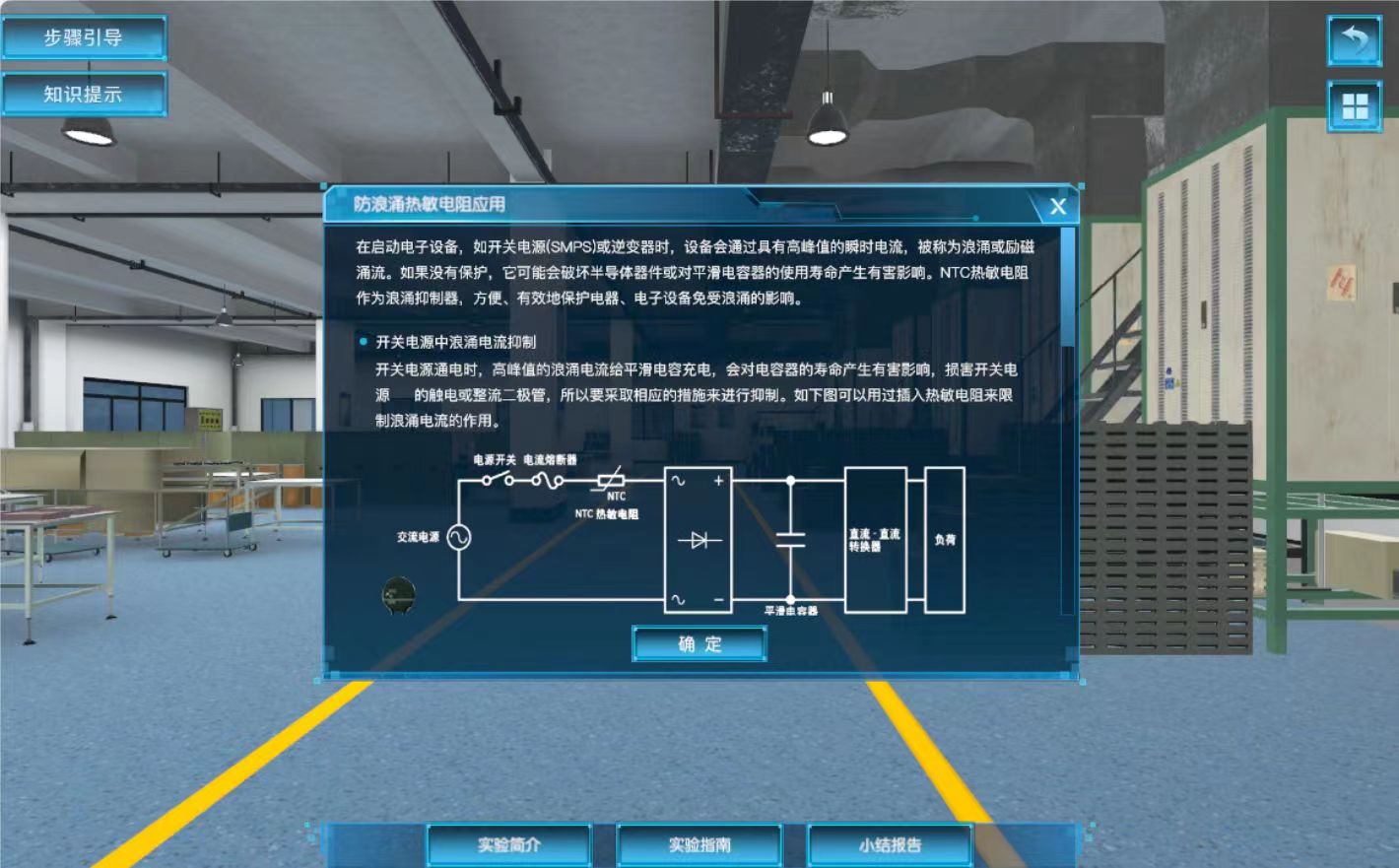

在電源回路中使用功率型NTC熱敏電阻器元件,是抑制開機浪涌電流保護電子設備免遭破壞的最為有效、最為經濟、最為簡便的措施。由于功率型NTC熱敏電阻器用作浪涌電流抑制器件具有線路簡單、通流能力大、自身功耗小、可靠性高、成本低等優點,因而被廣泛應用于轉換電源、開關電源、UPS電源、電加熱器、電子節能燈、電子鎮流器等各種電子裝置電源電路的浪涌電流保護中以及各類顯像管、顯示器、白熾燈及其它照明燈具的燈絲保護中。
NTC(Negative Temperature Coefficient)是指隨溫度上升電阻呈指數關系減小、具有負溫度系數的熱敏電阻現象和材料。該材料是利用錳、銅、硅、鈷、鐵、鎳、鋅等兩種或兩種以上的金屬氧化物進行充分混合、成型、燒結等工藝而成的半導體陶瓷,可制成具有負溫度系數(NTC)的熱敏電阻。其電阻率和材料常數隨材料成分比例、燒結氣氛、燒結溫度和結構狀態不同而變化,還出現了以碳化硅、硒化錫、氮化鉭等為代表的非氧化物系NTC熱敏電阻材料。
根據不同電路的應用要求,應選擇不同規格的功率型NTC熱敏電阻器,選用方法是:用戶根據電路設計中允許的最大浪涌電流和正常工作電流值,以及生產廠商提供的NTC熱敏電阻器最大工作電流Imax、常溫標稱阻值R25、V-I曲線和R-T曲線等主要參數,就可以很方便地確定需選用的功率熱敏電阻型號
功率型熱敏電阻器承受電流能力的關鍵因素是其陶瓷體芯片,這與陶瓷材質的均勻性和致密性有著直接的關系。在相同的體積下所能承受的電流越大,或所承受的電流相同而體積越小,表明產品的性能越優良。元件的設計及生產工藝,特別是材料配方、燒結方式、封裝形式等,對功率型熱敏電阻器承受大電流的能力有著至關重要的影響。
本實驗以“防浪涌熱敏電阻性能測試”的虛擬仿真實驗情景,以“熱敏電阻生產與性能測試”為任務線索,開展自主容錯探究式虛擬仿真實驗,旨在讓學生了解生產工藝對性能的影響,通過性能的測試去掌握影響熱敏電阻性能的指標及其影響方式,從而掌握熱敏電阻的使用方法。
設計原則:
本實驗包括了覆蓋了半導體熱敏電阻的基礎知識認知、生產工藝流程及關鍵參數控制、熱敏電阻性能測試和熱敏電阻基本應用。設計流程目標明確,重點突出,以半導體熱敏電阻的基礎知識及應用介紹作為導入,提高學生對于課程的興趣,并對熱敏電阻有一個總體的認知。以熱敏電阻生產制造與測試作為重點,通過生產參數的控制與變化,幫助學生了解與掌握影響熱敏電阻性能的指標及影響因素,了解半導體工藝加工的基本流程。在《傳感器與檢測技術》課程教學中融入測溫傳感器芯片制造工藝,可以激發學生主動學習基礎知識的熱情,并且鼓勵和引導學生學以致用,致力于推動我國半導體制造技術的發展,激發學生愛國主義情懷,樹立“為中華民族偉大復興而努力讀書”的遠大目標。
實驗?zāi)繕?biāo):
本實驗根據《傳感器與檢測技術》課程大綱及關鍵知識點,結合熱敏電阻的應用背景,構建了防浪涌熱敏電阻性能測試的虛擬仿真實驗情景。以“熱敏電阻生產與性能測試”為任務線索,開展自主容錯探究式虛擬仿真實驗,達到以下實驗?zāi)康模?/font>

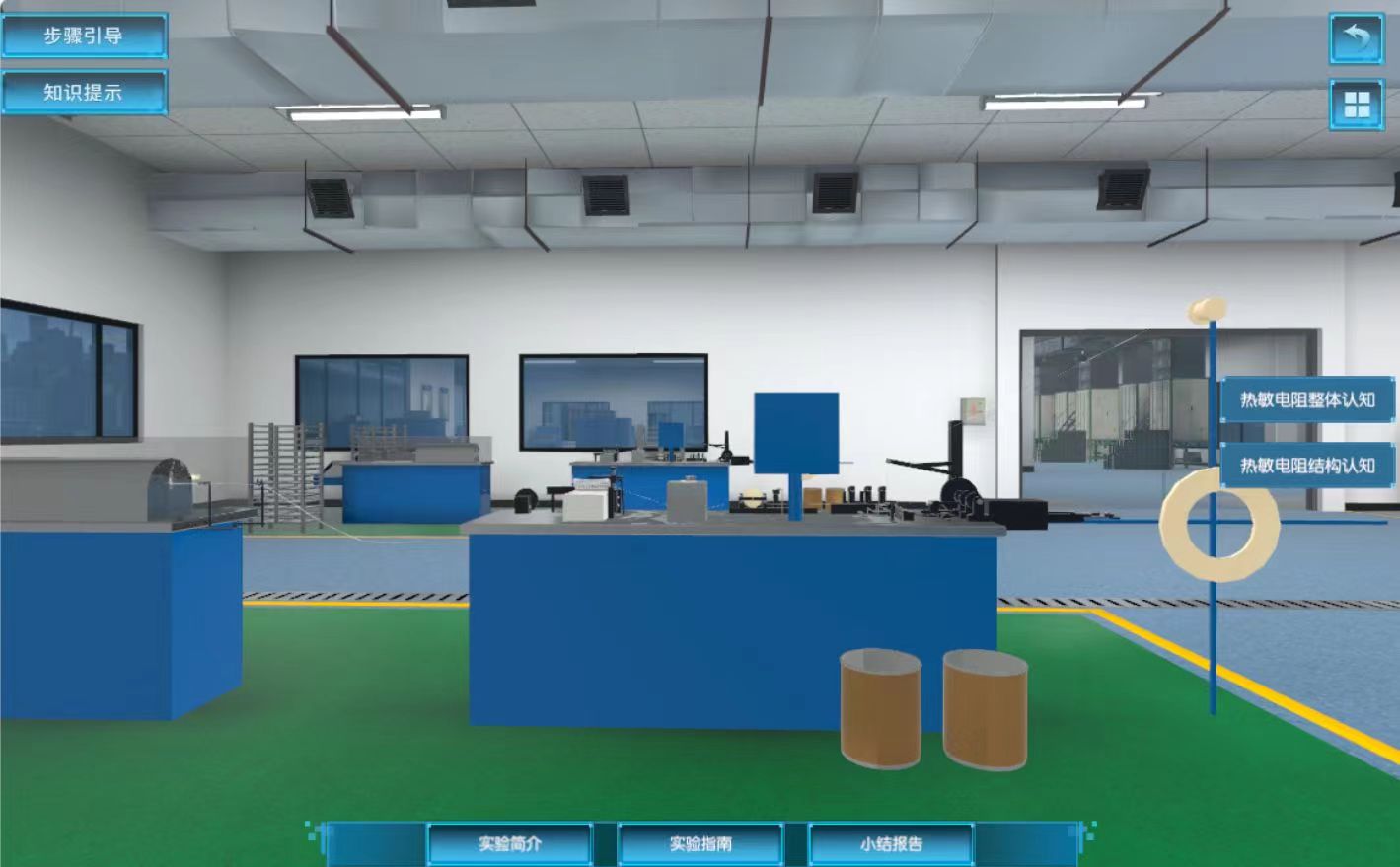

1、通過熱敏電阻參數及其生產流程的認知學習模塊,幫助學生掌握熱敏電阻的關鍵知識點和生產工藝流程。幫助學生掌握熱敏電阻的關鍵參數,包括熱敏電阻的結構、分類。熱敏電阻生產工藝流程等。

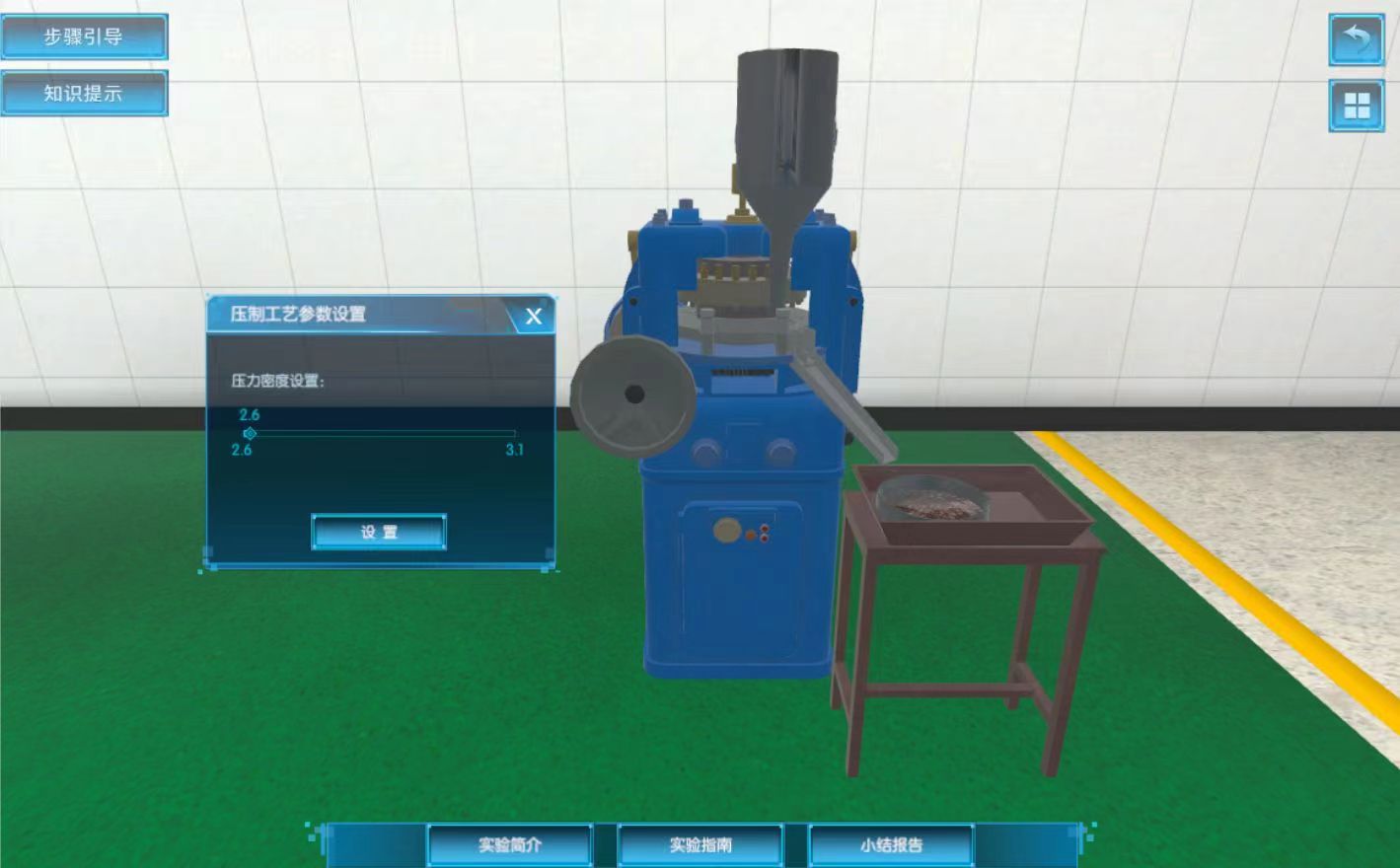

2、通過熱敏電阻生產參數控制模塊,幫助學生了解和掌握影響熱敏電阻性能的指標及其影響方式。
3、通過熱敏電阻生產與測試模塊,幫助學生采用真實的原材料和控制參數,實際生產一個熱敏電阻,并對該熱敏電阻的性能參數進行測量。幫助學生用真實的物理參數,生產和測試一個熱敏電阻,加深對于熱敏電阻參數及工藝流程的理解。
實驗要求:
(1)專業與年級要求
本實驗屬于金陵科技學院電子信息工程學院必修課程《傳感器與檢測技術》,該課程面向?qū)W院電子信息工程專業和電子科學與技術專業大三學生。
(2)基本知識和能力要求
本課程的教學內容主要包括:測試系統的基本概念,傳感器的工作原理,傳感器在機電系統中的應用,傳感器的實驗實訓,傳感器的檢測電路的制作和調試等。課程的任務是使學生掌握各類傳感器的機理、結構、測量電路和應用方法,使學生建立完整的傳感技術的整體概念,培養學生組建非電測量和控制系統的實際能力。本課程不僅為學生學習相關技術基礎和專業課程起到承前啟后的作用,而且為今后從事電子系統制作、調試、故障測試和排除起到增強適應能力和開發創新能力的作用。(3)學生學習本門課程之前所需掌握的主要能力和知識結構包括:
1、要求學生初步了解熱敏電阻的基本組成和分類。
2、要求學生掌握NTC熱敏電阻防浪涌的基本原理。
在實際教學中,本實驗不僅應用于《傳感器與檢測技術》課程,相關實驗環節還應用于團隊開設的電子類課程的實驗教學。本項目的知識角提供相關學習資料,學生通過自主學習,也都能較好的完成本實驗所有環節的實驗任務。
