實驗簡介:
激光武器是未來戰爭的顛覆性武器,是我國國防發展的重點方向。激光武器采用高能激光對遠距離的目標進行精確射擊,具有快速、靈活、精確和抗電磁干擾等優異性能,在光電對抗、防空和戰略防御中可發揮獨特作用。培養激光武器系統方面的專業人才是國家國防建設的迫切需要,也是南京理工大學的責任和使命。南京理工大學的光學工程學科是國家重點學科,2015年,學校依托光學工程系組建先進固體激光工信部重點實驗室,從事高能激光武器的教學、科研和人才培養工作。
本實驗項目利用教師團隊在高能激光武器系統教學和科研方面的長期的積累和前沿技術,將科研成果轉化為實踐教學資源,通過虛擬仿真現實技術引導學生學習激光器原理以及激光武器系統的相關知識,通過虛擬仿真的手段讓學生觀察到激光毀傷目標的完整過程,觀察、測量到系統參數對激光發射系統毀傷目標的影響。
實驗背景:
在光學工程本科專業的教學中,激光武器系統設計、激光毀傷效能評估是南京理工大學光學工程專業的核心教學內容,《激光原理與應用》是專業的骨干課程,其中高能激光器、高能激光發射系統、高能激光傳輸及毀傷,涉及的理論知識點多、技術復雜,學生理解起來難度大。
教學過程中,高能激光武器系統以及相關的高能激光器、激光發射、激光傳輸與毀傷等內容無法開設實體實驗,不僅因?yàn)榇鷥r(jià)太大,還涉及到難以解決的安全、保密、實驗結果觀測等問題。傳統上這部分教學內容多以理論授課為主,教學效率低、學生體驗差。
設計原則:
a)采用“情景模擬”的任務驅動式教學,將實驗任務融入情景中。本實驗項目將高能激光武器系統設計放置于三個實際情景中(激光掃雷、反無人機、反導彈),并通過毀傷目標這一實驗任務驅動學生去探究并完成實驗,同時將課堂上所學的理論知識與具體工程任務相聯系,并利用軟件來仿真實驗場景,使得學生們能夠快速掌握實驗?zāi)康暮徒虒W(xué)內容。
b)采用“隨機出題”的互動式教學,提高實驗的趣味性和互動性。本實驗項目在綜合設計環節采用了“隨機出題”的設計原則,即不同學生開展實驗,或?qū)W生多次開展實驗,實驗任務的毀傷目標及部分參數隨機給定,提高了學生參與實驗的互動性和趣味性,也避免了抄襲答案的現象發生。
c)采用“線下線上相結合”的混合式教學,在線下通過學習到的知識進行參數設計,在線上觀察所設計激光武器對目標的毀傷效果。本實驗項目通過采用“線下線上相結合”的混合式教學,提高了學生發現問題并解決問題的能力,也增強了學生自主學習的積極性。
實驗?zāi)繕?biāo):
a)幫助學生掌握激光器的組成、工作原理,通過實際案例使學生深入觀察高能激光武器系統對不同目標的毀傷,理解高能激光的產生、發射、傳輸及毀傷的機理;
b)幫助學生熟悉高斯光束的空間傳播,根據實驗任務設計高能激光發射系統主要系統參數,并觀察、計算發射系統參數對激光毀傷目標的影響,理解激光發射系統參數的設計原則和設計約束;

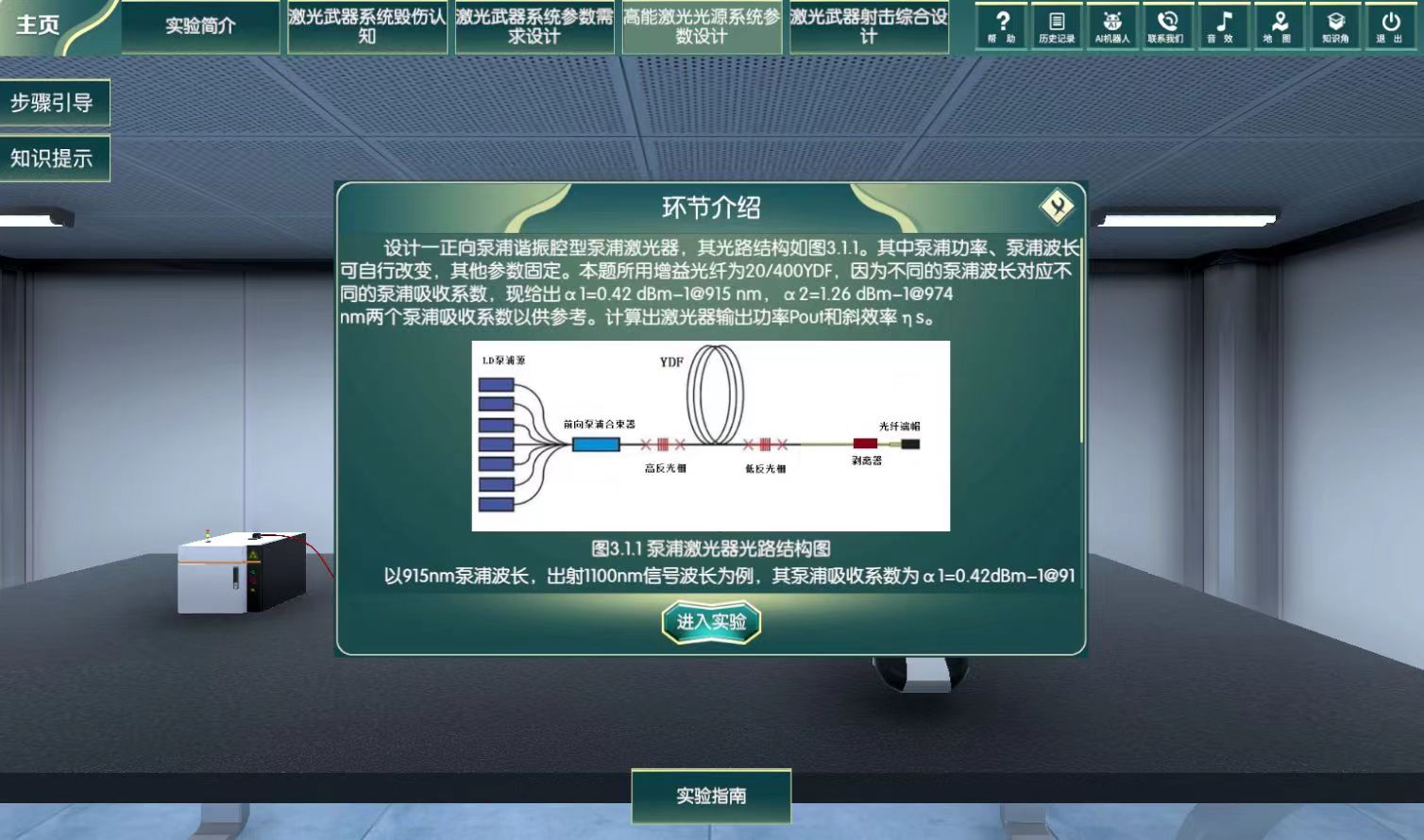

c)幫助學生理解光纖激光器的組成及工作原理,掌握激光器輸出功率、泵浦轉化效率的計算方法,根據實驗任務設計泵浦、增益光纖以及諧振腔參數,并觀察上述參數對激光器輸出特性的影響,進一步理解光纖激光器的作用機理;

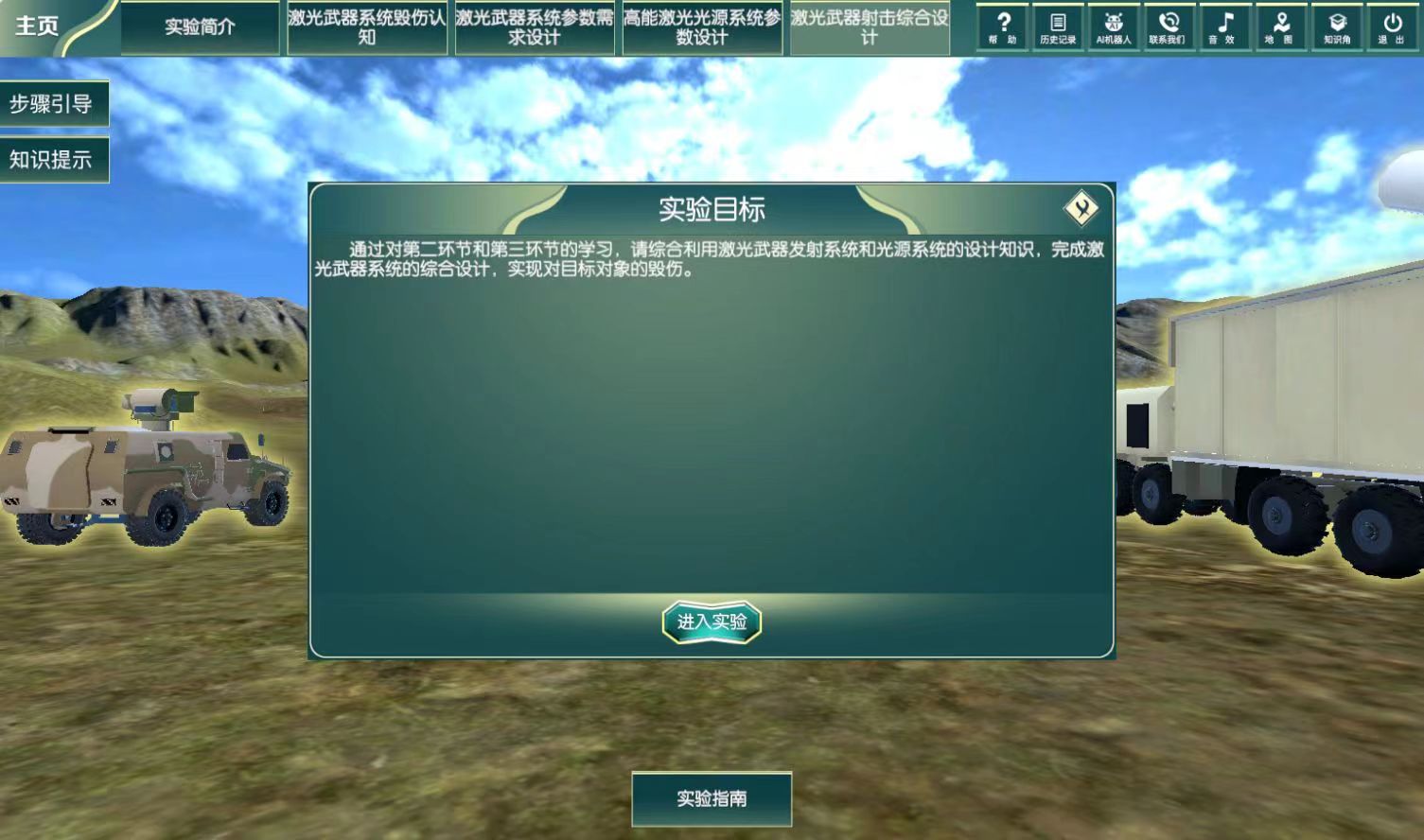

d)幫助學生理解高能激光武器系統參數對毀傷的影響,通過多參數組合優化設計,提高學生在高能激光武器系統的總體設計方面解決復雜問題的能力。
實驗要求:

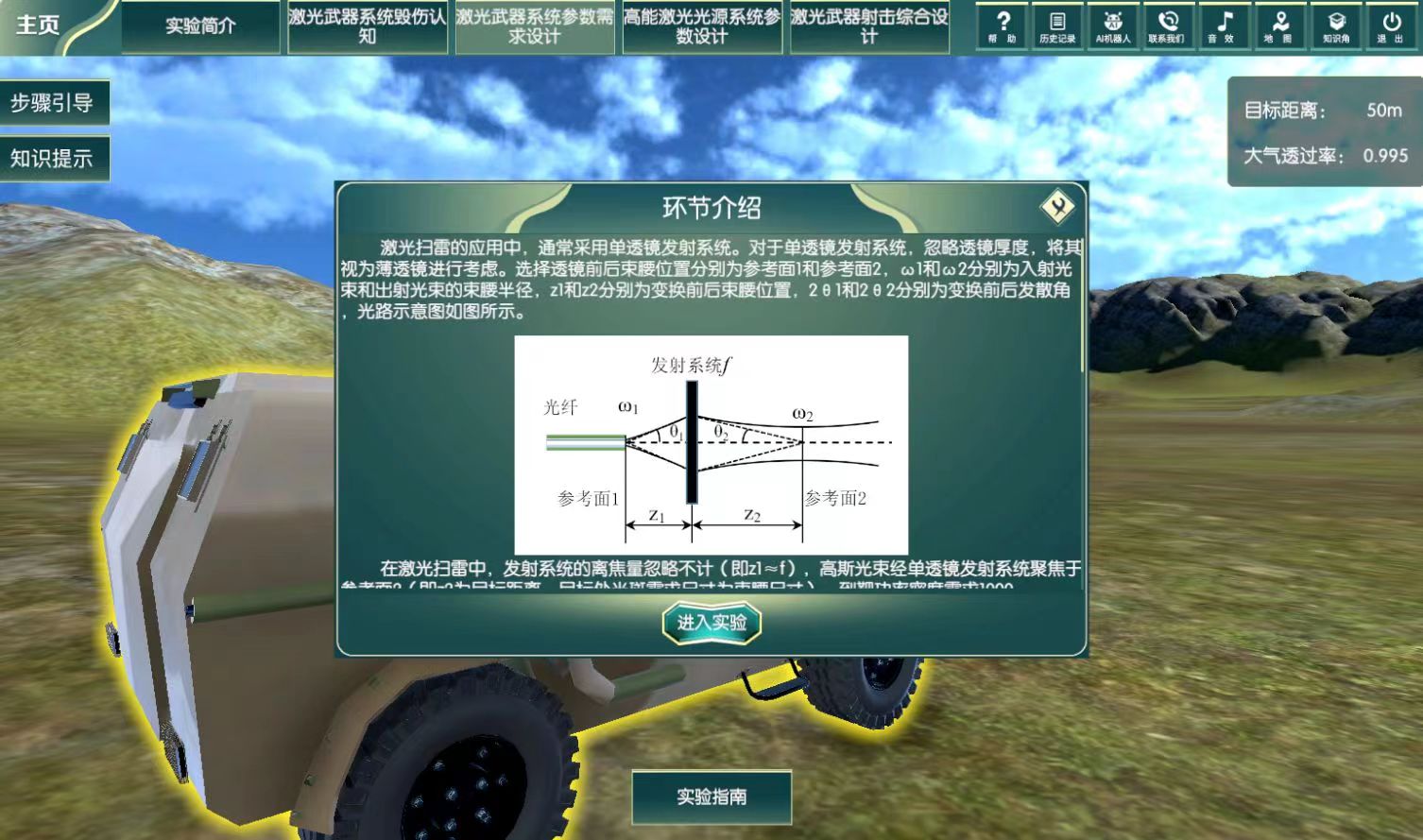

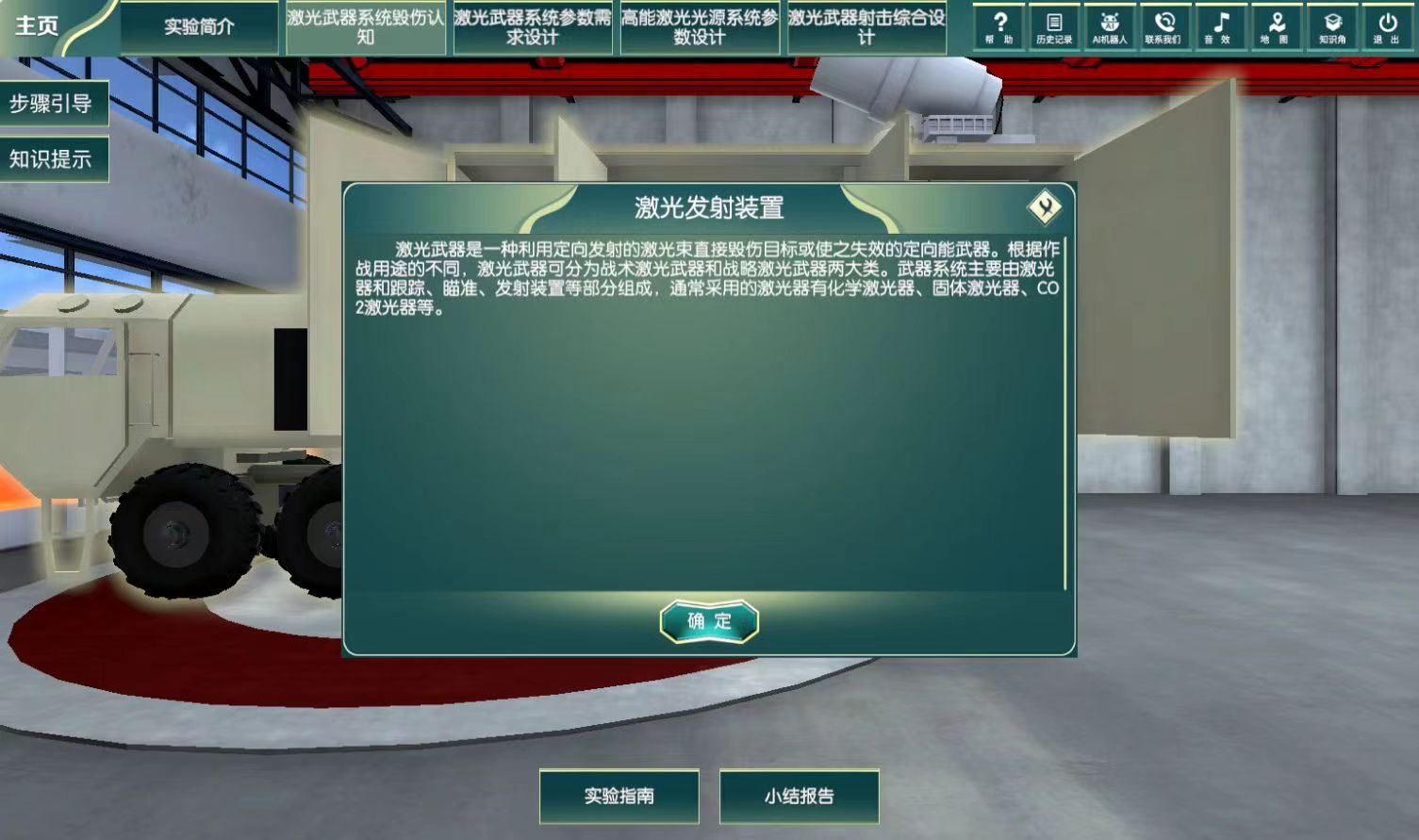

高能激光武器虛擬仿真教學軟件;
學生和教師用電腦:帶有獨立顯卡的筆記本或臺式電腦;
互聯網的網絡環境。
本實驗項目的預設參數包括:
環境參數設置:激光在大氣中的透過率;
目標參數設置:目標處距離;
近距離武器發射系統參數設置:激光模塊出射功率和波長、光纖纖芯半徑和數值孔徑;
中距離武器發射系統參數設置:激光子模塊出射激光功率、波長和線寬、衍射光柵周期、發射系統主鏡和次鏡焦距;
遠距離武器發射系統參數設置:激光子模塊出射激光功率、波長和光束質量因子M2、發射系統次鏡焦距;
近距離武器激光模塊參數設置:YDF長度、泵浦吸收系數、OC反射率;
中距離武器激光模塊參數設置:泵浦吸收系數、泵浦功率;
遠距離武器激光模塊參數設置:泵浦吸收系數、泵浦功率、信號光輸出功率;
