實驗簡介：

水電站虛擬仿真實驗軟件要求技術先進、功能完善，具有結構展示、虛實結合與人機交互等功能，具備水電站樞紐布置、水電站廠房?jī)?nèi)部結構、蝸殼和尾水管結構、水輪機結構、混流式水輪發電機組發電過程、機組檢修過程的三維全景虛擬現實功能、以及專業知識動態鏈接講解等功能；水電站虛擬仿真軟件應能模擬水力發電機組安裝、檢修過程；水電站廠房施工過程；水輪發電機組運行過程；主變壓器場、高壓開關站的布置與運行過程。能滿足學生學習、考核，教師管理等要求。該實驗軟件的開發突出了寒區工程特色，對立軸混流式機組的水電站進行虛擬仿真。

實驗背景：

實際的水電站樞紐工程規模大，工程建設周期長。在建設過程中學生在現場實習，看到的只是某個局部，而建成的工程學生看到的只是工程的外部結構，不能夠詳細了解建筑物結構的完整施工過程、內部構造，對水電站機電設備的結構組成、安裝與拆卸的步驟，水電站的發電運行過程缺乏感性認識，對理論知識難于理解。因次有必要開發本虛擬仿真軟件，以滿足教學要求。真對黑龍江省的地域的特點，現開發“寒區平原河流水電站虛擬仿真實驗軟件”。

設計原則：

實驗內容分為兩大類：演示性實驗和實踐動手操性實驗。

（1）演示性實驗：

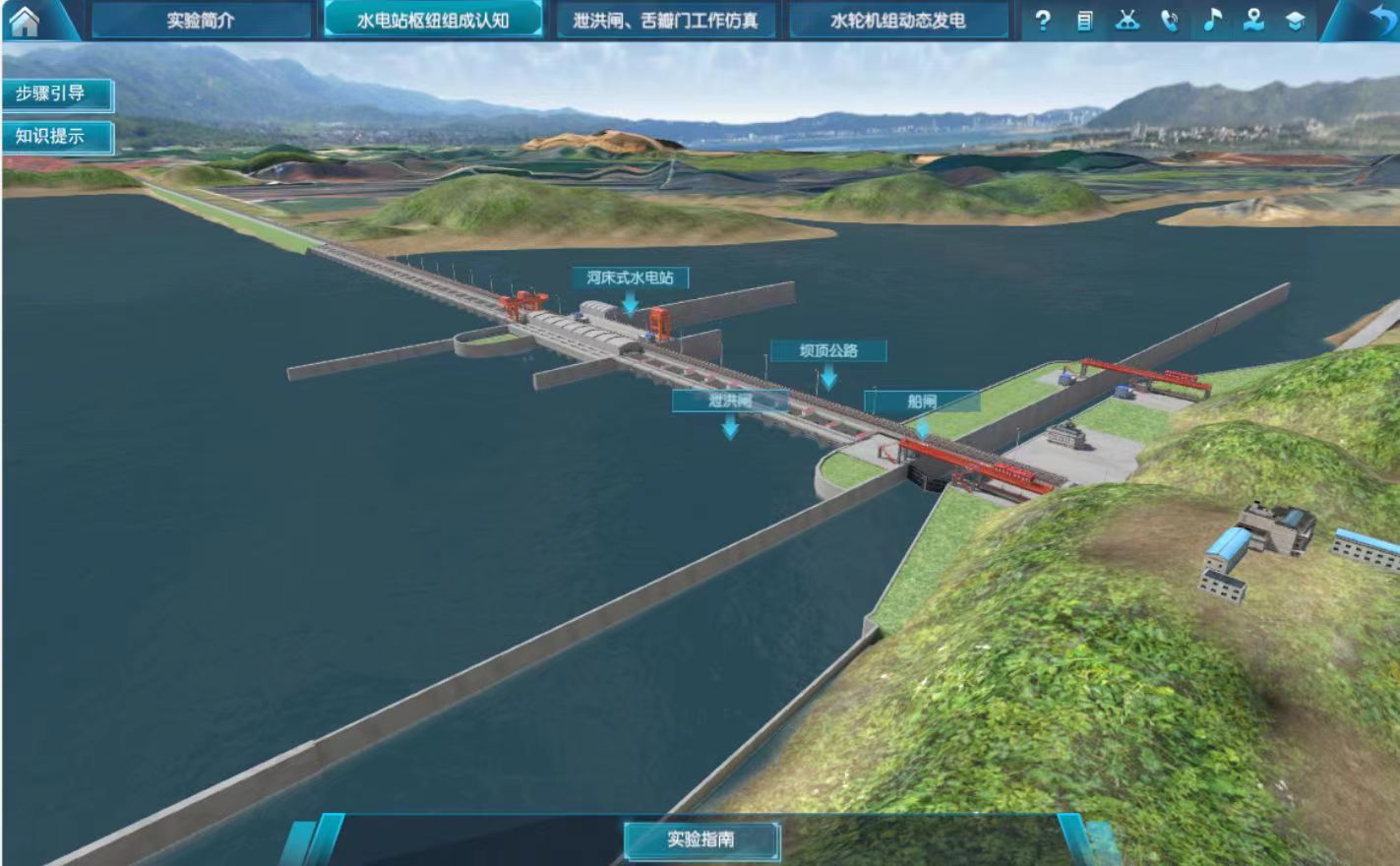

①區域地形地貌、水電站廠房、大壩、溢洪道、主變壓器場和高壓開關站等主要樞紐部件的三維空間虛擬工程場景。學生通過對樞紐各組成部件的學習，可以掌握樞紐的布置原理，建筑物的功能以及運行模式。這部分內容采取彈出窗口的型式來實現。（環節一的子環節1）

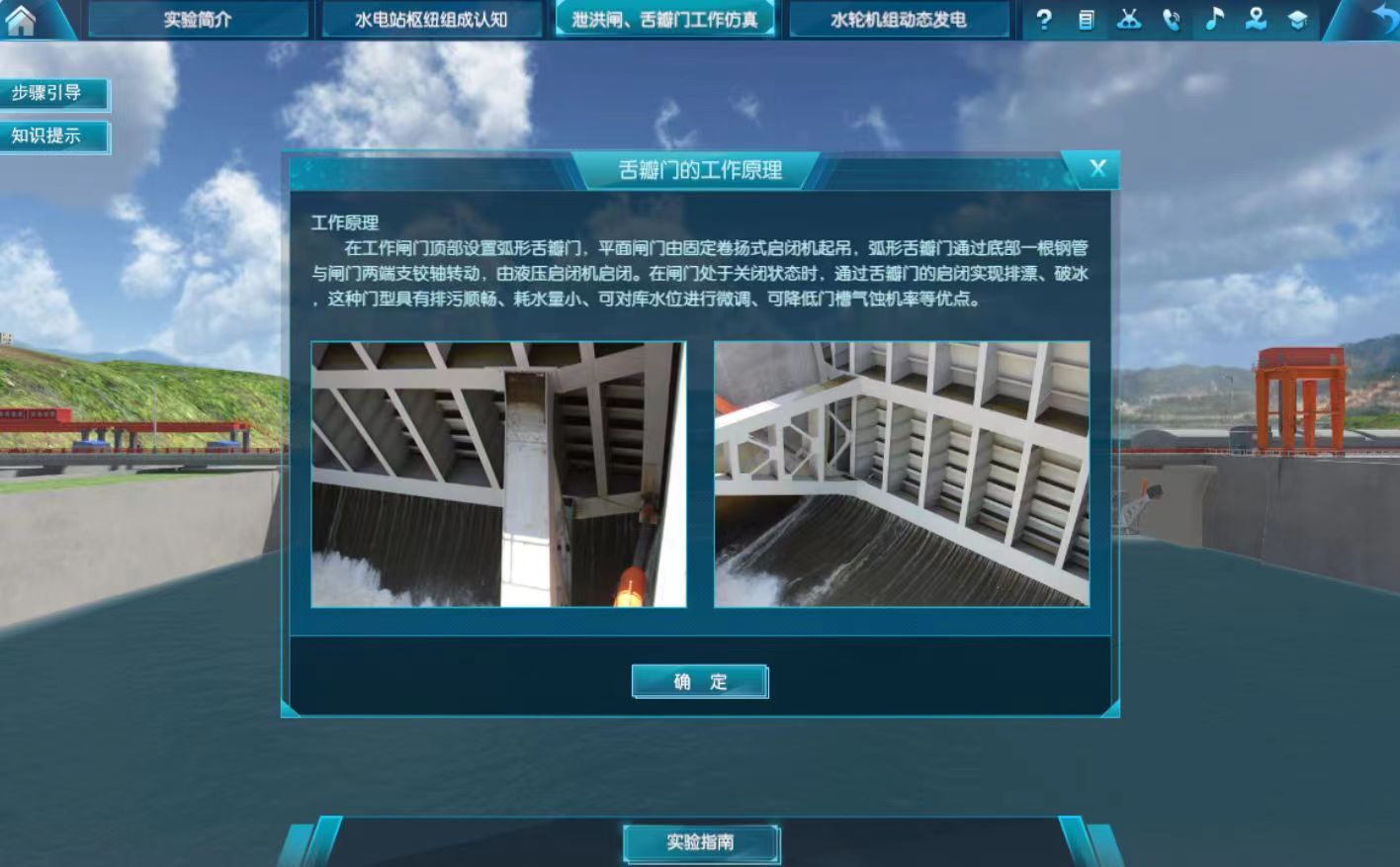

②舌瓣門的弧形鋼閘門與進水口前的攔污索配合工作防凌汛、清浮冰。（通過環節二實現）

（2）實踐動手操性實驗

學生要完成下列三類實驗。學生通過設計實驗方案、調整實驗參數來實現工程的運行過程。

A.水輪發電機組檢修實驗?zāi)K（通過環節一的子環節2實現）

發電機、水輪機的結構復雜，包括發電機的上機架、轉子、下機架、推力軸承，水輪機的頂蓋、水輪機的轉輪、連接軸（看具體的電站來定），檢修過程拆卸、吊運、安裝的程序復雜，有嚴格的操作規程，學生在實驗操作過程中要能按步驟進行操作，給模擬帶來了困難。

B.水電站廠房施工過程虛擬仿真操作實驗?zāi)K（通過環節一的子環節3實現）

主廠房分為上部結構、下部結構。上部結構分為屋蓋結構、排架柱、吊車梁、發電機層和安裝間樓板、圍護結構；下部結構分為發電機機墩、蝸殼和水輪機座環（固定導葉）、尾水管、基礎。副廠房按照工業廠房布置。

廠房的結構復雜，構筑物多，混凝土澆筑要分期分塊。一期混凝土：底板、尾水管、尾水閘墩、尾水平臺、混凝土蝸殼外的混凝土、上下游邊墻、廠房構架、吊車梁、部分樓板等，在施工時先期澆筑，以便利用吊車進行機組安裝。二期混凝土：為了機組安裝和埋件需要而預留的，要等到機組和有關設備到貨后、尾水管圓錐鋼板內襯和金屬蝸殼安裝完畢后，再進行澆筑。二期混凝土包括金屬蝸殼外的部分混凝土、尾水管直錐段外包混凝土、機座、發電機風罩外壁、部分樓層的樓板。

模擬實際的水電站廠房，按照施工順序進行虛擬，學生分部位進行虛擬實驗，虛擬仿真難度大。

C.水輪發電機組運行過程動態虛擬仿真實驗?zāi)K（通過環節三實現）

壓力管道將水流引進廠房后，由閥門（蝴蝶閥）控制，過了閥門，進入水輪機的蝸殼，經水輪機的坐環、導葉進入轉輪，推動轉輪做功后經尾水管流出廠房。

閥門只有全開與全關兩種狀態，只有水輪機檢修時才關閉。通過水輪機的發點流量都由導葉的開度控制，導葉開度由調速器來調整。水輪機的出力輸入發電機，帶動發電機發電。發電機發出的電經由引出線接入母線，母線將電引出廠房接入主變壓器。

要對水流的流經路線進行模擬，能實時顯示工作參數，虛擬實現有難度。

實驗軟件分成幾個模塊來實現上述實驗功能，每個模塊可以單獨地運行，同時又是完整地模擬一個水電站樞紐

實驗?zāi)繕?biāo)：

軟件對工程和實驗資源實現了三維全景的虛擬現實，是基于區域地形地貌、水輪機、發電機、水電站廠房和壩體等而開發的，能夠模擬出一個可交互的、虛擬的水電站內部設備和廠房的三維空間虛擬工程場景，其中包括所有相應內部結構部件、施工及運行等實際過程的多比例、多視角切換的三維空間虛擬工程場景，以彌補在水利工程教學過程中因不具備實際工程場景與資源，而難以完成的相應教學環節，使學生通過在虛擬環境中開展實驗，達到教學大綱所要求的教學效果，提高學生創新和實踐能力。

實驗要求：

  第一類：演示性實驗資源模塊

（1）學習水利水電工程樞紐的布置設計

（2）了解庫區地形特點，河流的特性

（3）熟悉樞紐的組成建筑物及作用

（4）了解虛擬工程的運行特點，主要是船閘的運行。

第二類：實驗實踐性資源模塊

 舌瓣門和泄洪閘運行實驗?zāi)K

（1）學會泄洪閘、舌瓣門的組成結構

（2）掌握舌瓣門排冰工作過程

（3）學會泄洪閘泄洪運行過程管理

水輪發電機組檢修實驗?zāi)K

（1）學會水輪發電機組的組成結構

（2）掌握機組各部件的幾何形狀

（3）學會機組拆裝的程序

（4）學會拆卸部件的吊運與部件放置位置的確定

水電站廠房施工過程虛擬仿真操作實驗?zāi)K

（1）學會水電站主廠房的布置

（2）學會水電站副廠房的位置確定及布置

（3）掌握主廠房的結構組成

（4）學會水電站廠房的混凝土分期分塊

（5）學會水電站廠房的施工技術

水輪發電機組運行過程動態虛擬仿真實驗?zāi)K

（1）學會水輪機的水流系統部件組成

（2）掌握水輪發電機組的運行參數

（3）掌握水流在水輪機中的流動過程

（4）學會發電機電流的動態產生過程

（5）學會發電機到變壓器的輸電過程
