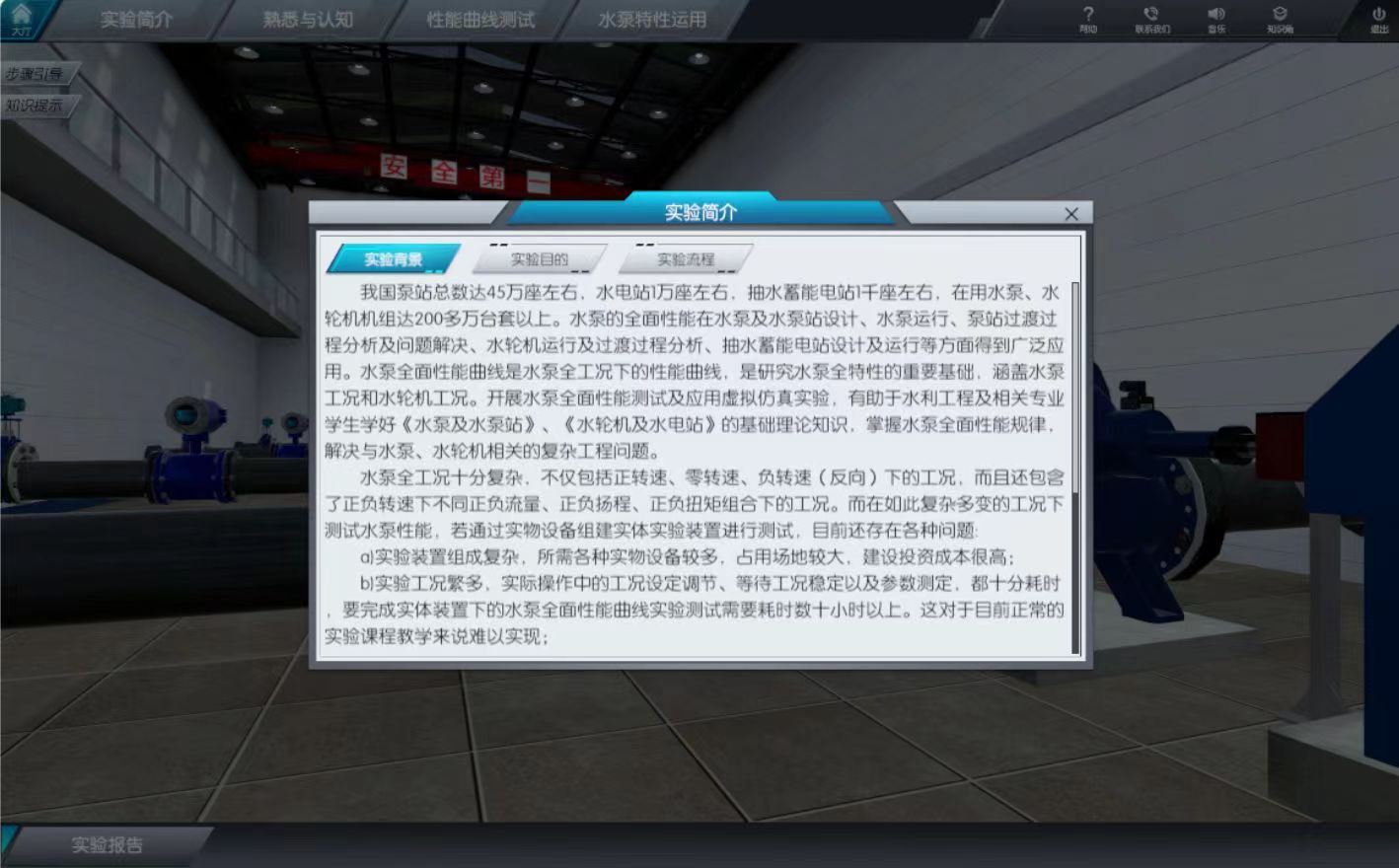

實驗簡介：

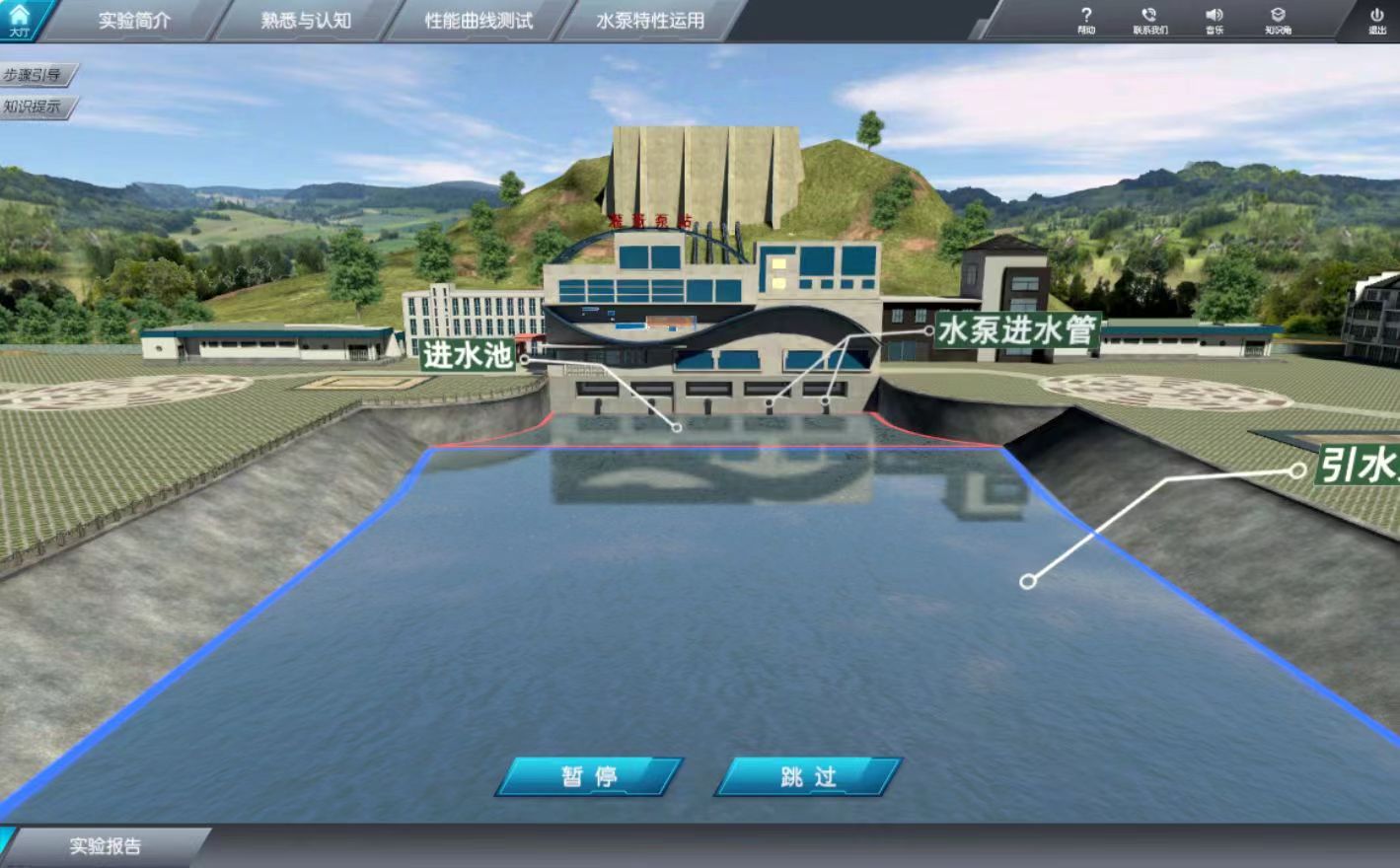

水泵全面性能是指水泵在正轉速、0轉速、負轉速下所呈現出的性能，通常用若干正負轉速下，水泵揚程、扭矩隨流量而變化的關系曲線來表示。本實驗以真實場景下的泵站為載體，通過設定不同變頻器輸出頻率，控制水泵在正轉速、0轉速、負轉速下運行。在每一個轉速下，調節若干組不同的泵站進出水池水位，分別得到對應的水泵流量和輸入軸扭矩。這樣，對于水泵的一個運行轉速，就可得到一條水泵揚程、流量、扭矩之間的性能曲線。實驗時，控制水泵在不同轉速下運行，就可測試得到若干條不同轉速下水泵揚程、流量、扭矩之間的性能曲線。

實驗背景：

在我國以南水北調為代表的調水工程、農業灌溉和排澇泵站、城市及農村飲用水工程、抽水蓄能電站工程中，水泵作為核心設備起到了關鍵作用。據最新的全國水利發展統計公報（2015年）統計，目前我國已建成固定機電灌溉泵站約43.5萬處，使用中的大、中、小型水泵達百萬臺套以上。

水泵的性能曲線是水泵設計、生產、選型、應用、改進等最為重要的依據，也是分析解決水泵運行問題的基礎。水泵全面性能曲線是水泵全工況下的性能曲線，對全面深入掌握水泵特性，選好用好水泵有著不可替代的作用。

水泵全面性能曲線測試實驗，需要對水泵在正轉速、零轉速、負轉速運行條件下，分別測出不同流量/揚程所對應的揚程/流量、輸入扭矩原始數據，再對這些實驗數據進行處理后，繪出水泵全面性能曲線。

由于水泵全面性能曲線包含水泵正常工況和非正常工況下的性能，要測試出水泵全面性能曲線，需要給被測水泵提供各種非正常工況的運行條件，這對實體實驗裝置的建設要求非常高，建設投資和后續運行費用也比較高，學生做一個完整的水泵全面性能曲線測試實驗時間也非常長。這種情況下，在相關專業課程的教學過程中，一直沒有開展線下實體實驗。

利用虛擬仿真技術，可以任意仿真水泵的運行工況，可以大大縮減重復測試數據的時間，可以自動對處理過的數據繪制曲線，這樣就完全解決了實體實驗裝置建設和運行費用高、做完一次完整實驗耗時長的問題。使得開設水泵全面性能測試實驗課程成為可能。

設計原則：

在設計本實驗課程時，教師團隊注意考慮該課程既要適用于學習《水泵及水泵站》課程的大學學生，也要適用于想了解本實驗的非專業人士。實驗內容和過程盡量做到深入淺出，目標明確，形象生動，操作方便，循循善誘，鼓勵探索，學以致用，使得實驗者通過本實驗的學習，能建立關于水泵全面性能測試的清晰概念，同時掌握通過水泵全面性能曲線解決重要工程問題的原理和方法。

實驗?zāi)繕?biāo)：

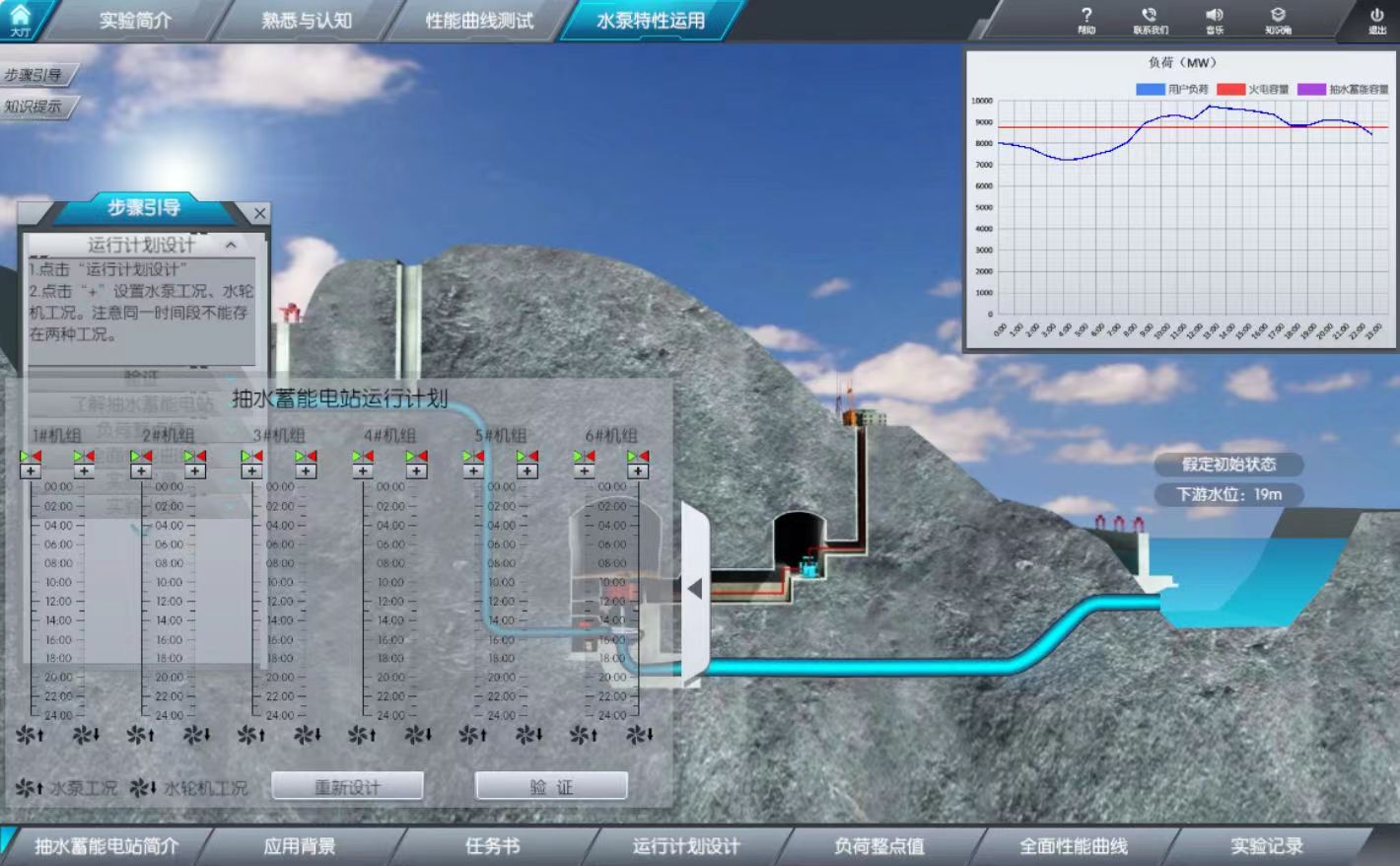

水泵全面性能測試虛擬仿真實驗，目標是幫助學生掌握水泵全面性能的基本概念，包括相對流量、相對揚程、相對轉矩、相對轉速、相對功率、相對效率、相對性能曲線、水泵正常工況、水泵反常工況等，了解諸如水泵、電機、變頻器、流量計、壓力表、扭矩儀等實驗設備及測試儀器的工作原理，學會水泵全面性能曲線實驗測試方法，理解和掌握水泵全面性能曲線變化規律；學會運用水泵全面性能規律解決生產實際問題。

實驗要求：

水泵性能曲線是反映水泵各性能參數之間關系的曲線，包括水泵基本性能曲線和水泵全面性能曲線。通過本實驗，要求實驗者掌握與水泵全面性能相關的基本概念；熟悉水泵性能參數測試設備的原理和使用方法；掌握水泵全面性能測試過程；掌握全面性能曲線應用于解決實際問題的方法。
