實驗簡介:
本實驗涵蓋了不同種類注塑模具的結構特點、運動原理等知識點,要求系統模塊多樣、界面友好、交互手段豐富,能充分滿足個性化學習需求。
作為教學中的重點和難點,注塑模具結構精密、復雜多樣、價格高昂,并且每套模具結構復雜、零件數量多,拆裝分析難度較大,有限的實驗課課時無法實現對所有模具進行深入學習和研究。目前教學中因課時所限,只能針對少部分模具進行深入講解。建立模具結構及其成型過程運動虛擬仿真實驗,與實驗室中的實體模具相結合,“虛實結合,逐步深化”,線上線下相結合,可以大大提高模具課程的教學質量與效率。
實驗背景:
建立實驗室每套模具的三維數字化模型。設計虛擬拆裝系統,與復雜的、高難度的實際模具拆裝相配套,實現對模具結構拆裝、運動仿真演示,讓操作者全面、仔細地觀察模具結構。通過裝配可以發現零件尺寸及零件間關系是否正確,當零件修改時,裝配模型也自動更新。創建模具中相關標準件及非標準件庫,學生可根據課堂考核要求,自主設計、拼裝模具。建立成型過程運動仿真系統,從重要機構運動和整模運動兩方面剖析每套模具的運動特點,學習模具的工作原理。
設計原則:
1.三板模展示虛擬仿真實驗:
(1)三板模爆炸展示:三板模又名細水口?;螂p分型面模,它是基礎模架的其中一種。與兩模板相比,多了一塊流到推板,并且流道推板和定模板可以運動。三板模具有雙分型面,主要用于成品表面針點進膠點偏心。三板模又分為細水口模和簡化細水口模兩種類型,區別在于簡化細水口模少了四根導柱。

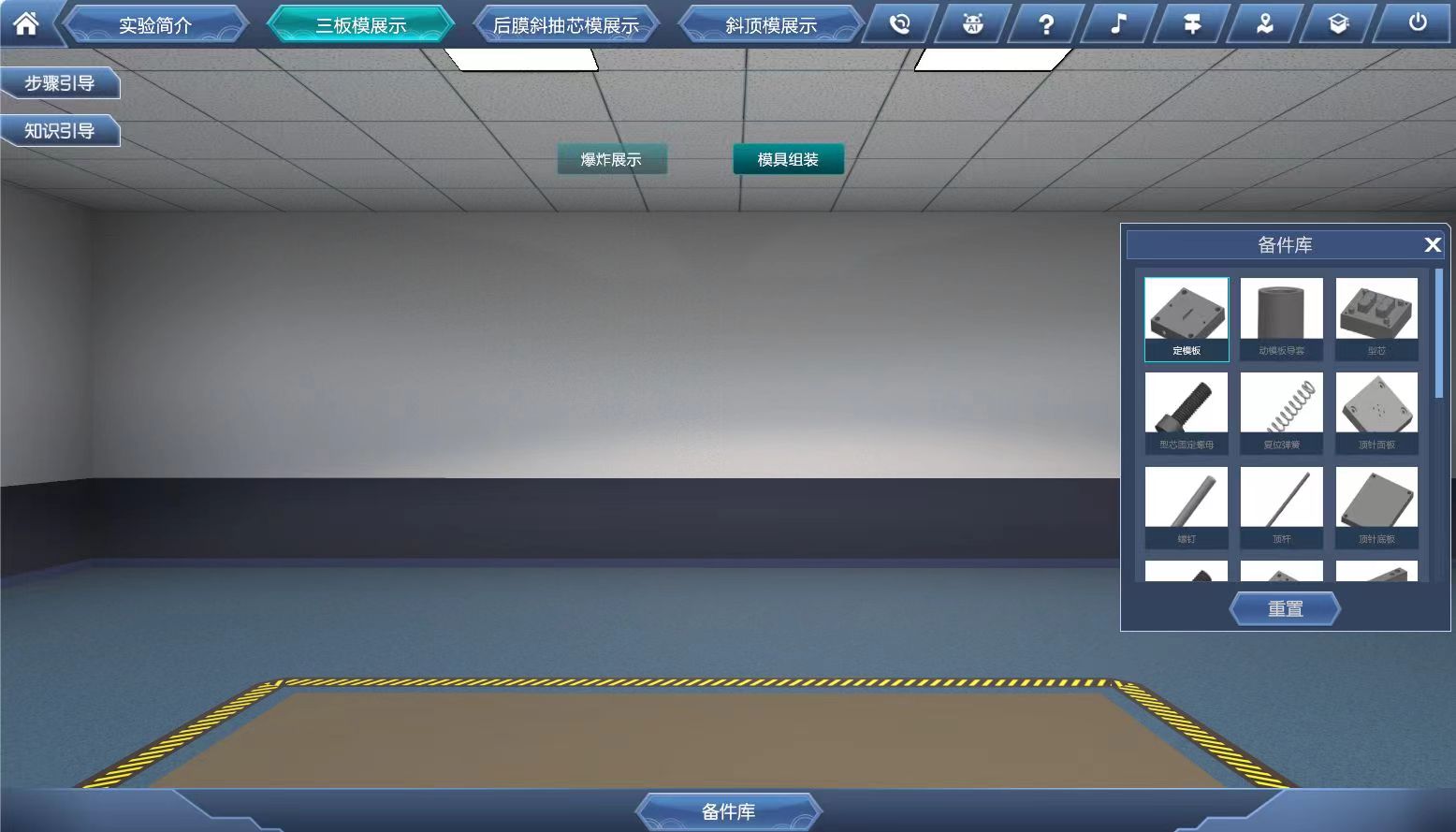

(2)三板模模具組裝:桌面上半部分?jǐn)[放模具的各個部件,部件并不是無序擺放,而是根據其系統結構所屬分類擺放。以三板模為例,三板模分為頂出系統、型芯結構和澆注系統。則頂出系統的部件放置在界面上半部分的左邊,型芯結構的部件放置在上半部分的中間,而澆注系統的部件則放置在上半部分的右邊。
2.后模斜抽芯模展示虛擬仿真實驗

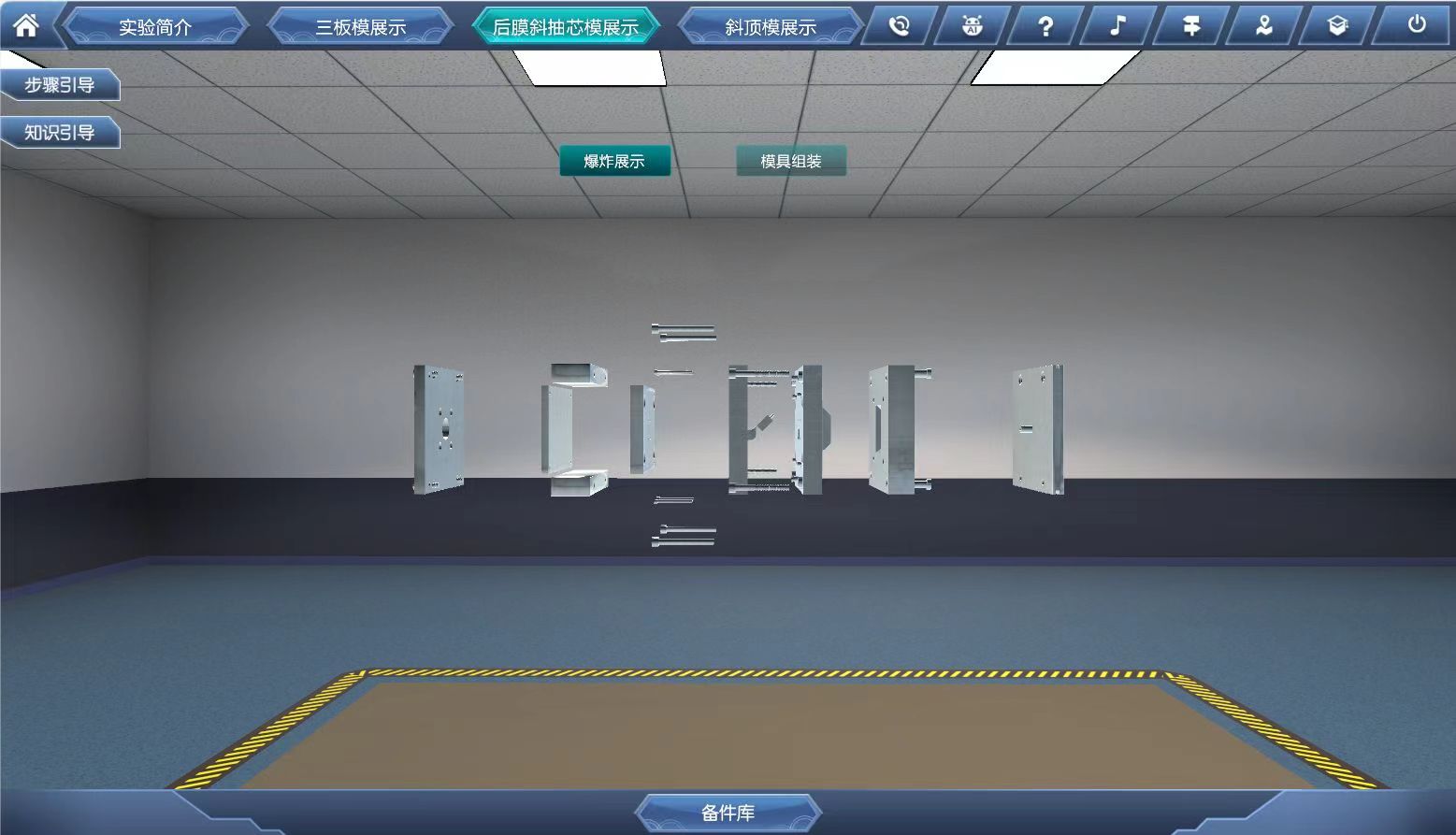

(1)后模斜抽芯模爆炸展示:熟悉后模斜抽芯模的結構,能夠熟練運用拆裝工具,對后模斜抽芯模進行拆卸和裝配。了解后模斜抽芯模在注塑機上的運動過程。
(2)后模斜抽芯模模具組裝:在實際生產過程中模具的裝配方法和順序多種多樣,以下所列的只是其中的一種常見的裝配過程
3.斜頂模展示虛擬仿真實驗

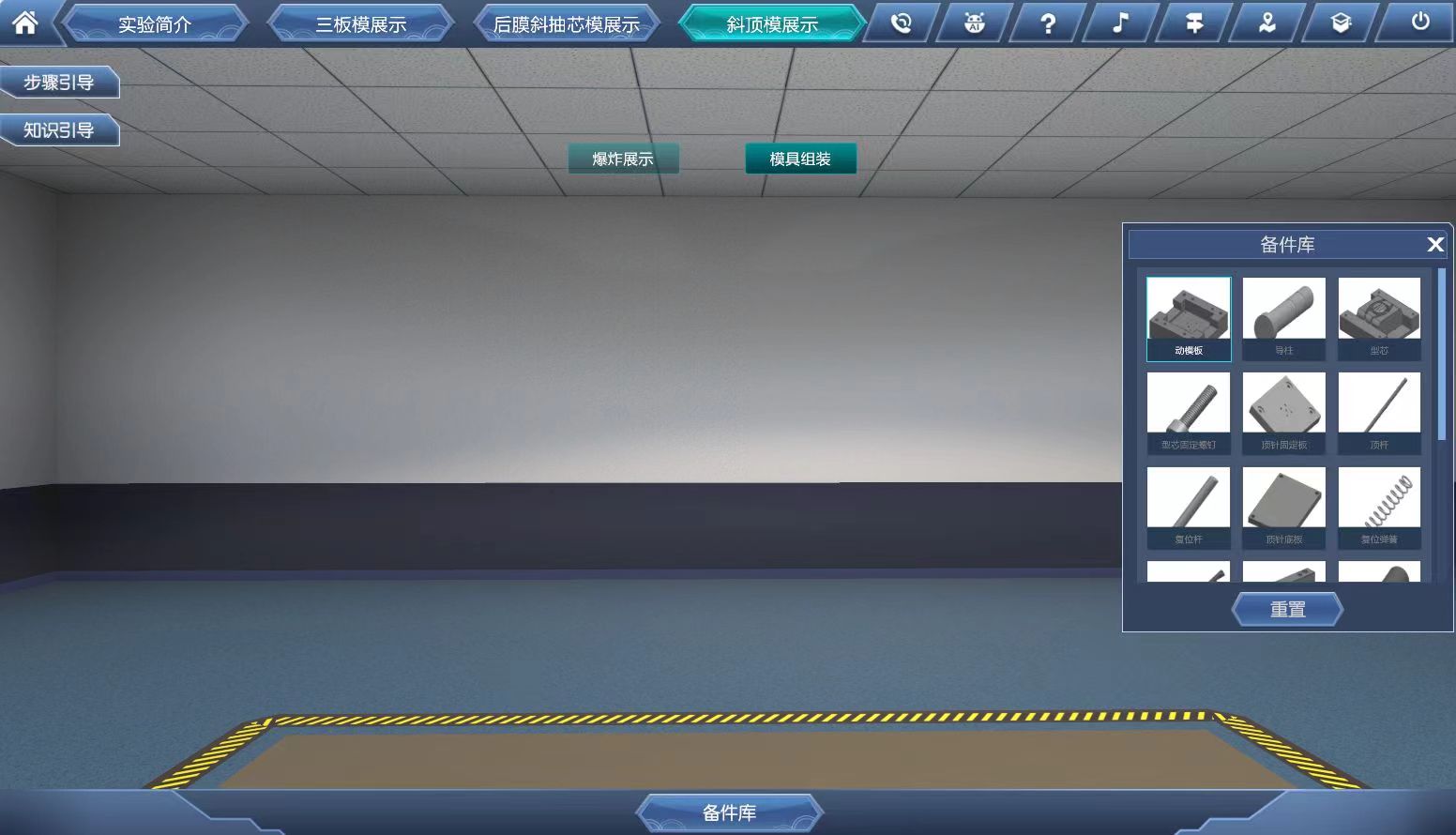

(1)教斜頂模爆炸展示:斜頂機構是常見的抽芯機構之一,常用于制品內側面存在凹槽或凸起結構,強行推出會損壞制品的場合。在推出過程中,斜頂?shù)倪\(yùn)動可以分解成一個垂直運動和一個側向運動,其中側向運動用于完成倒扣位置的成型,垂直運動則具有和頂桿相同作用的頂出產品的功能。斜頂主要有三部分構成:成型部分、定位部分和導向部分
(2)斜頂模模具組裝:熟悉斜頂模的結構,能夠熟練的對斜頂模進行裝配。
4.哈夫模展示虛擬仿真實驗
(1)哈夫模爆炸展示:哈夫是英文“half ”的譯音,就是一半的意思,就是指模具分成兩半拼合的。在管子沖模上應用最多,用兩個半圓的“哈夫塊”把管子夾緊再沖裁。兩個半圓實際上還差一點點才是完整的半圓,完全拼合的時候,對管子側面產生很大的擠壓力,可以夾緊管子,但是又不會把管子夾變形。
(2)哈夫模模具組裝:熟悉哈夫模的結構,能夠熟練的對哈夫模進行裝配。
5.潛水口模展示虛擬仿真實驗

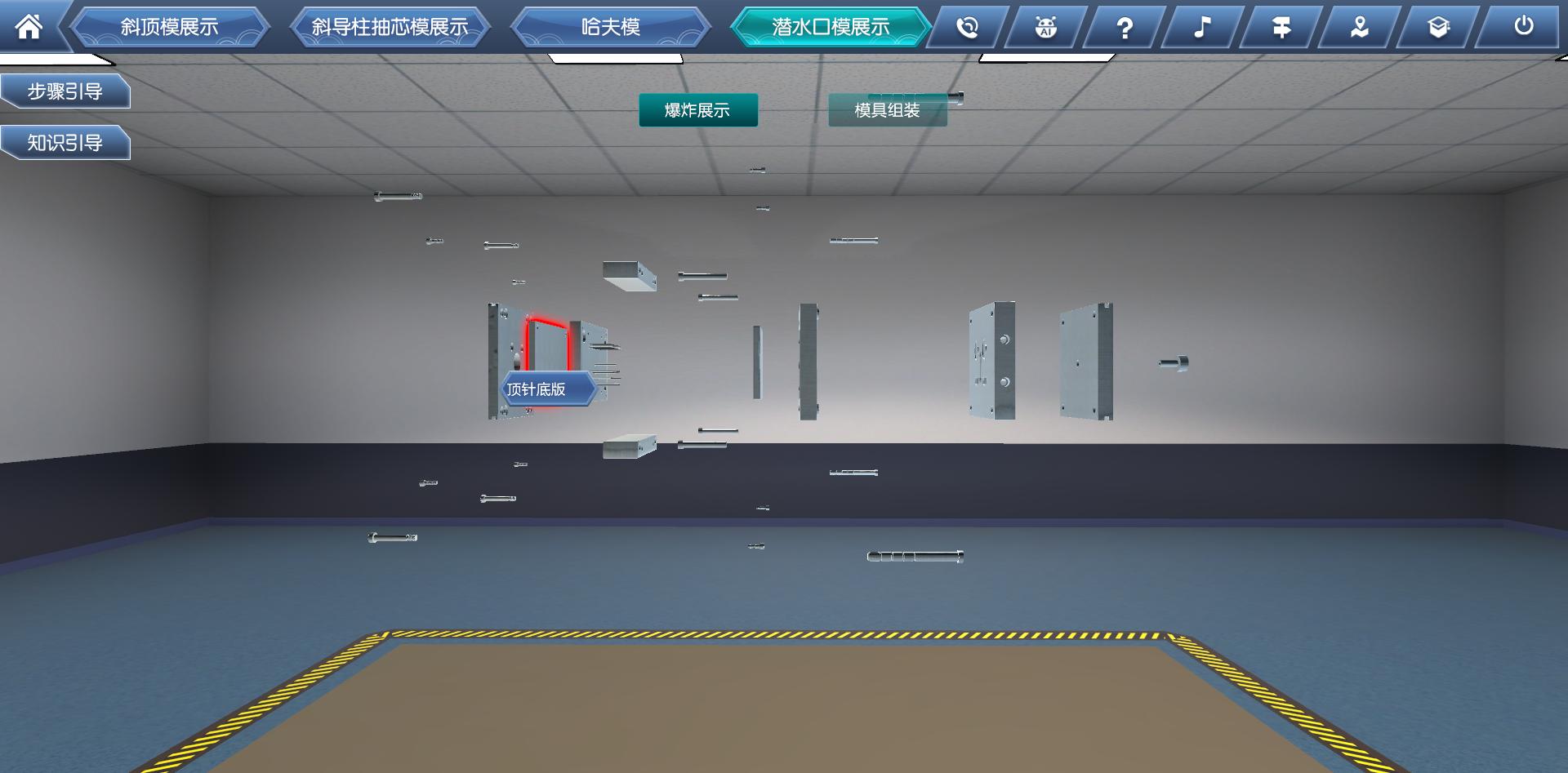

(1)潛水口模爆炸展示:潛水口模具是一副潛水口模,也就是說用的是潛水式澆口,這種澆口與點澆口類似,不過采用潛伏澆口只需要兩板式單分型面分型。為了避免澆口痕跡,在推桿上開設了二次澆口,這種澆口壓力損失大,必須提高注射壓力。
(2)潛水口模模具組裝:熟悉潛水口模的結構,能夠熟練的對潛水口模進行裝配。
6.潛水口模展示虛擬仿真實驗
(1)潛水口模爆炸展示:潛水口模具是一副潛水口模,也就是說用的是潛水式澆口,這種澆口與點澆口類似,不過采用潛伏澆口只需要兩板式單分型面分型。為了避免澆口痕跡,在推桿上開設了二次澆口,這種澆口壓力損失大,必須提高注射壓力。
(2)潛水口模模具組裝:熟悉潛水口模的結構,能夠熟練的對潛水口模進行裝配。
實驗?zāi)繕?biāo):
實訓的目的在于讓學生能夠真正的學會需要的知識以及技能。熟悉模具的結構,能夠熟練運用拆裝工具,對模具進行拆卸和裝配。建立實驗室每套模具的三維數字化模型。
