實驗簡介:

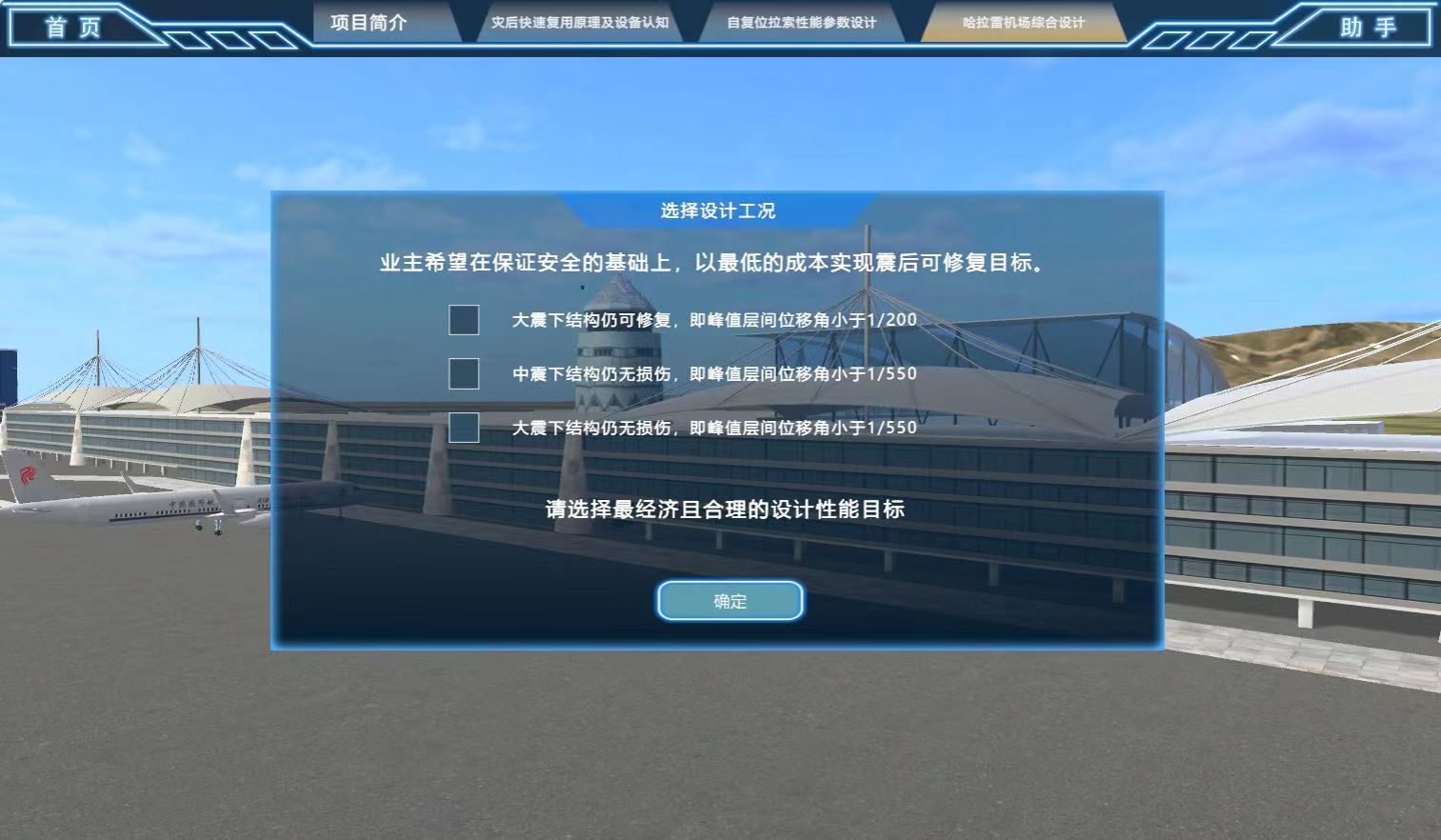

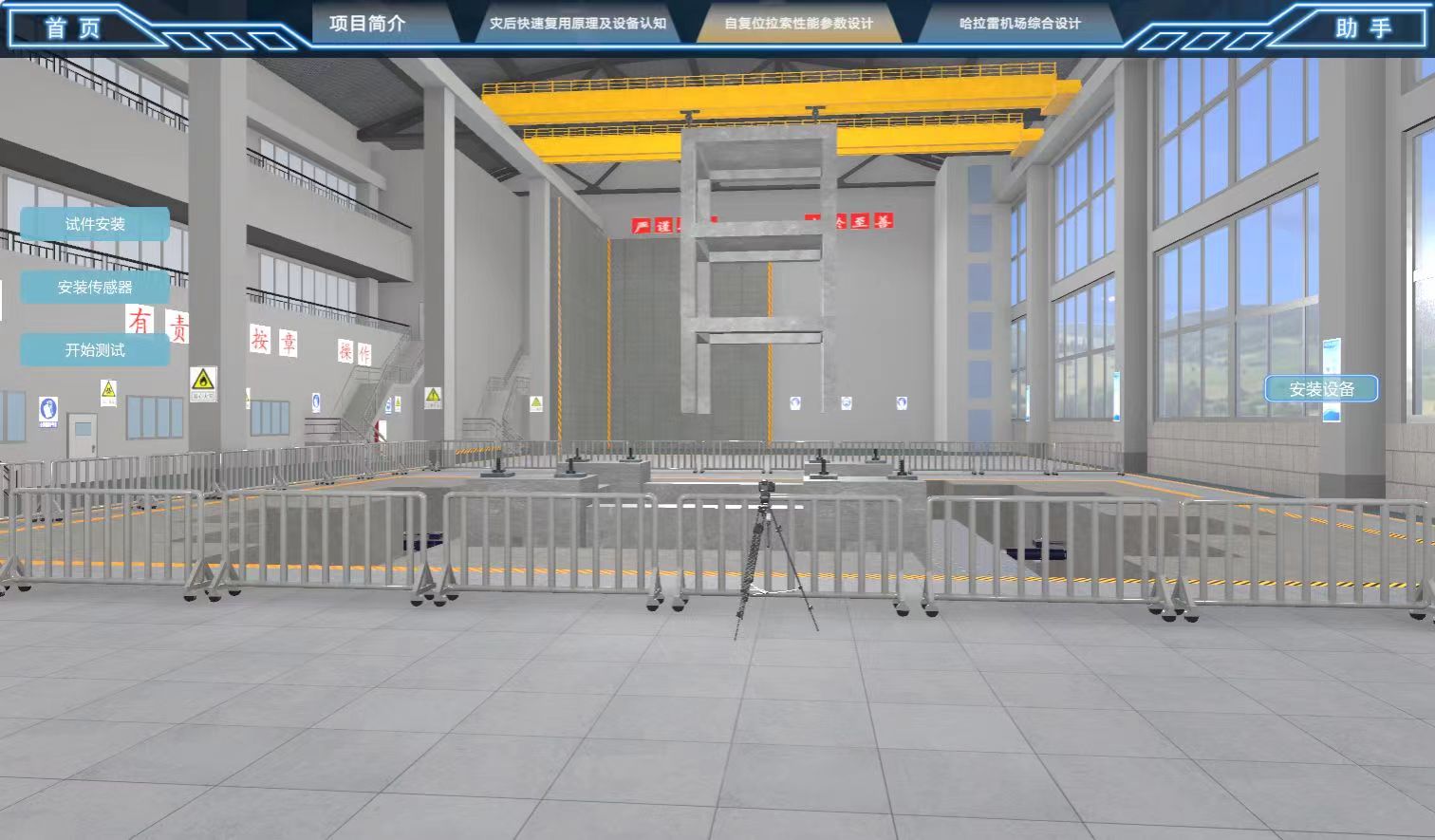

生命線工程災后快速復用設計與監測虛擬仿真實驗項目基于模型試驗與工程實踐,遵循從“簡單到復雜”和“構件到結構”的認知規律,以“小球不同約束情況下運動體驗”、“自復位拉索組裝及自復位效果體驗”、“自復位拉索性能多參數設計虛擬仿真”和“拉雷機場自復位拉索設計虛擬仿真”為實驗對象,通過基于小球不同約束運動感受,自復位拉索的組裝與設計和生命線工程自復位監測與震后復用,利用虛擬技術開發,旨在考察自復位拉索的構造和減震機理、自復位拉索體系的設計和基于智能監測的自復位效果感知。自復位拉索組裝及自復位效果體:在預先設計的自復位拉索部件庫中,學生用戶可通過交互操作對虛擬的自復位拉索部件進行組裝,此外還可通過隨機改變自復位拉索的關鍵參數(高強筋材的彈性模量、長度和橫截面積,蝶形彈簧組剛度,摩擦力和蝶形彈簧預壓力),觀察自復位拉索荷載-位移曲線的變化。自復位拉索體系的設計:學生用戶通過選擇具有不同布置方式的自復位拉索體系,感受不同布置下,工程結構的最大變形和殘余變形;基于智能監測的自復位效果感知:用動畫再現津巴布韋哈拉雷機場改擴建項目中自復位拉索體系的安裝布置流程和智能監測布置流程。然后對自復位體系布置前后的結構進行不同地震激勵下結構響應的虛擬仿真實驗,真實再現了自復位技術在生命線工程中的應用和效果。
學生通過對虛擬仿真項目每個模塊的操作,直觀參與到自復位拉索的組裝,自復位拉索體系的設計,自復位拉索體系現場安裝布置和智能監測實驗的各個環節,掌握《工程結構抗震與防災》、《工程結構設計原理》、《工程減震與控制》等專業課程的關鍵知識點。
實驗背景:
自復位技術能夠通過提高結構的抗倒塌能力和復位能力減小工程結構災后修復時間和費用,是目前工程屆的研究熱點和前沿,具有極高的推廣和應用價值,近年來已經開始應用于生命線工程。依托國家預應力工程技術研究中心,東南大學教學科研團隊在自復位技術的研發和實踐應用中已取得大量成果,其中研發的“面向地震韌性的摩擦耗能式自復位抗震結構體系”榮獲了第47屆日內瓦國際發明博覽會金獎及羅馬尼亞科技替代技術協會特別優異獎,摩擦耗能式自復位拉索已成功應用于面向“一帶一路”國家戰略的重點工程—津巴布韋哈拉雷機場改擴建工程項目。然而,如何實現前沿科研成果反哺實驗實踐教學,將新技術及其創新性實踐與社會責任、職業道德、工程倫理等德育要素相結合并植入教學項目,讓學生身臨其境地感受技術創新的魅力,觸發學生對大國工匠精神的理解,將正確的價值追求、創新精神、擔當精神和家國情懷有效地傳遞給學生,真正將立德樹人融入教學全過程、各環節,成為高校土木工程專業教學面臨的重要挑戰。
設計原則:
生命線工程災后快速復用設計與監測虛擬仿真實驗項目遵循從“簡單到復雜”和“構件到結構”的認知規律,設計了三層次遞進式實驗?zāi)K,首先讓學生通過觀察日常生活中常見現象——小球在不同約束下的運動,感性了解自復位體系的工作原理;其次讓學生參與到自復位拉索的組裝中,了解自復位拉索的構造和工作原理,同時讓學生通過隨機調節自復位拉索的關鍵參數和布置方式,了解生命線工程結構在不同工況下的響應;最后對自復位體系布置前后的結構進行不同地震激勵下結構響應的虛擬仿真實驗,讓學生在實驗中了解智能監測流程并感受自復位技術的魅力。
實驗?zāi)繕?biāo):
1)掌握工程結構減震與控制的方法和工作原理。掌握工程結構減震與控制常用方法的分類和分類依據。
2)掌握建筑韌性和城市韌性的概念。理解自復位結構和傳統結構工作原理的區別。
3)掌握摩擦耗能式自復位拉索的構造、工作原理和荷載位移曲線,理解每個參數對自復位拉索荷載-位移曲線的影響。了解自復位拉索的設計方法。
4)了解生命線工程結構的智能健康監測的基本原理、測試方法和評價標準,熟悉位移計、全站儀、磁通量傳感器等儀器設備。
實驗要求:
(1)專業與年級要求
本項目主要適用于土木工程專業大三學生。
項目對應的核心知識點與《工程結構抗震與防災》課程直接關聯,也適用于《工程結構設計原理》、《土木工程實驗》、《土木工程施工》等課程的相關知識、能力要求的培養。
(2)基本知識和能力要求
進行本項目的實驗學習的學生,應掌握土木工程的基本知識,已學習《土木工程概論》、《結構力學》、《工程結構設計原理》等相關基礎課和專業課程,對結構設計和概念有基本的了解。
