實驗簡介

本實驗以實際微電網系統為原型，3D仿真建立相應的虛擬微電網系統，在該系統中實現微電網運行與故障分析虛擬仿真實驗。具體包含認識微電網、微電網運行操作、微電網非計劃孤島運行危害、微電網保護整定與分析、微電網故障分析與處理等5個功能模塊，18個操作步驟，涵蓋“基本原理、基本技能、探索實踐”三層面實驗教學內容，使學生能夠掌握微電網運行與故障分析的核心知識點，培養學生的工程實踐技能、激發學生的創新意識。

設計原則

結合行業的最新發展，體現對應課程對實驗教學的要求。微電網并網運行時，相當于包含分布式發電與常規電源的電力系統，這是目前常見的配電網結構，然而《電力系統繼電保護》課程沒有介紹分布式電源接入相應的知識，這個實驗實現了對課程知識的補充，并更好地實現電網繼電保護原理與故障分析實驗教學目標；同時該實驗也能夠滿足《微網分布式電源運行與控制》課程微電網繼電保護與故障分析的實驗教學要求。

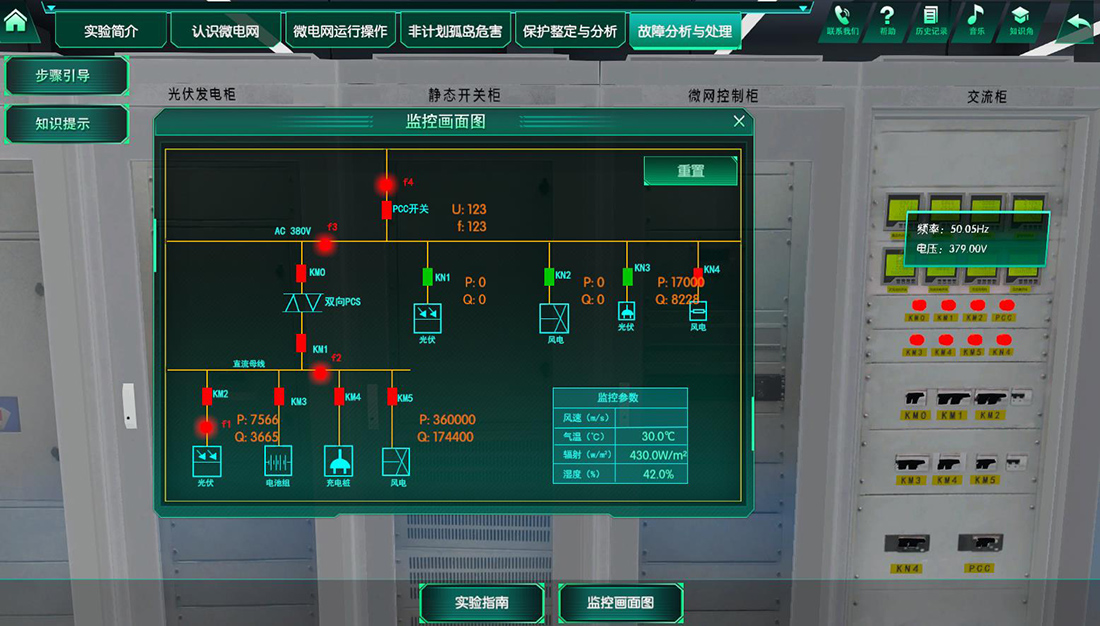

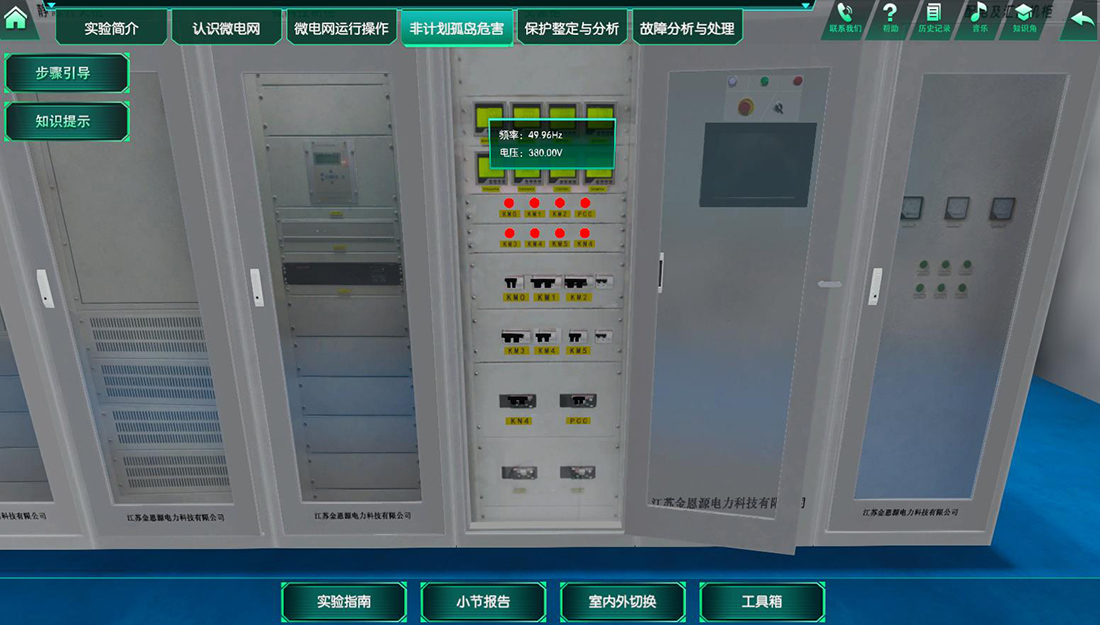

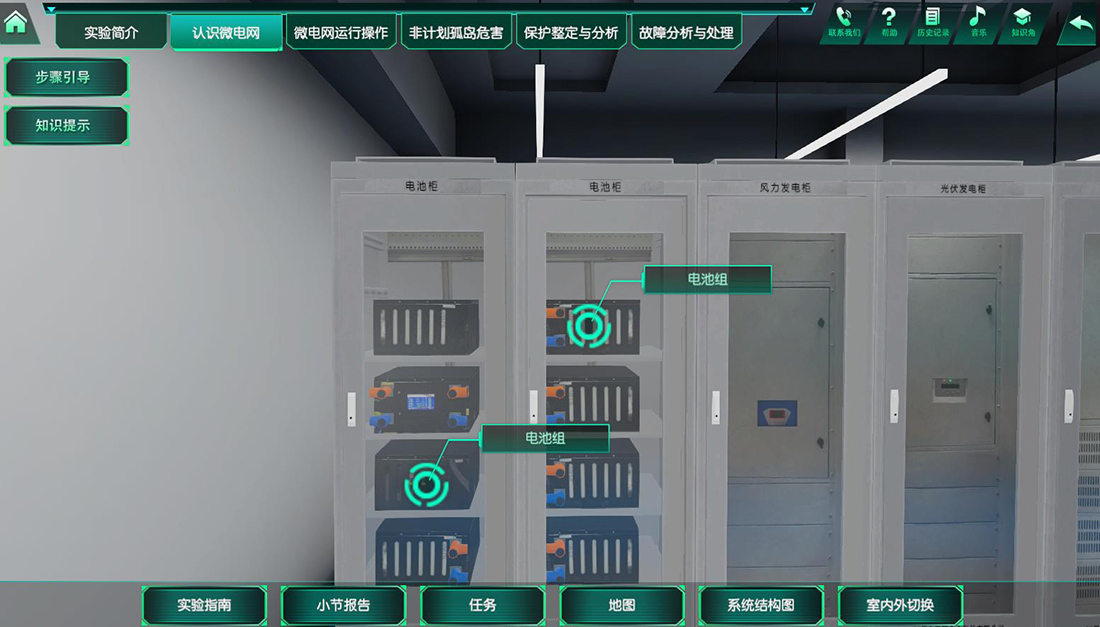

層次遞進，實現實驗教學對人才培養的目標。通過微電網基本結構、接線與控制、微電源特性、運行效益4個實驗，了解了微電網的基本組成及特性，實現對微電網的感性認識，這是基礎；通過微電網黑啟動、運行轉檢修、非計劃孤島運行及檢修誤操作體驗、停電操作等操作性實驗，掌握微電網中的相關操作以及電網停電操作流程，了解微電網非計劃孤島運行可能帶來觸電危險，培養工程實踐能力以及職業素養；通過學習相關規程、非計劃孤島運行電壓、頻率特點分析、保護配置、整定及性能分析、故障分析等實驗掌握微電網保護原理及其工程應用，并能夠查找微電網的故障點、恢復微電網正常運行，這具有高階性，激發學生的科研興趣，培養學生的綜合與創新能力。

實驗目的

微電網是集動力、電力系統、電力電子及控制于一體的大型復雜系統，本實驗以微電網并網系統作為仿真對象，通過該虛擬仿真教學實驗使學生掌握如下內容：

（1）熟悉交直流混合微電網的基本結構、運行方式；

（2）掌握風電、光伏、充電樁、儲能電池的工作特性；

（3）理解微電網的運行方式及其運行控制流程；

（4）理解微電網保護的功能及其實現原理、整定方法并用于實際工程設計；

（5）掌握微電網故障分析方法，對微電網的典型故障進行分析與處理。

實驗要求

面向?qū)W生要求

（1）專業與年級要求

電氣工程及其自動化、智能電網信息工程專業、；二年級及以上學生。

（2）基本知識和能力要求

具備《電力系統繼電保護》、《電氣工程基礎》或《發電廠電氣工程》、《微網分布式電源運行與控制》、《新能源發電技術》等課程的基礎知識。
