實驗簡介：

智能網聯交通是交通強國建設的重要內容，其推廣應用將大幅提升信號交叉口控制的實時性、主動性、協調性和精細化程度。平面交叉口作為城市路網的主要聯通節點，是交通擁堵誘發點和交通沖突常發點，其控制問題一直都是交通領域的研究熱點。

本實驗將智能網聯環境下交通管理控制的前沿科研成果反哺于實驗教學，立足新時代交通強國建設背景下創新人才培養需求，以交叉口信號控制原理和理論方法為基礎，綜合運用虛擬仿真技術，使學生能夠同時從個體和全局的視角理解信號交叉口協同優化設計原理，沉浸式地開展單點交叉口信號控制設計、干線交叉口綠波控制設計、區域交叉口協同控制設計、智能網聯環境下交叉口信號協同控制設計等實驗，引導學生對智能網聯交通前沿技術進行自主探索與積極實踐，激發學生的專業自豪感和投身交通強國建設的使命感。

實驗背景：

“智能網聯場景下信號交叉口協同控制虛擬仿真實驗”聚焦于“智能網聯”和“信號交叉口協同控制”兩個焦點，其必要性體現在：

（1）智能網聯交通是交通強國建設的重要內容，其推廣應用將大幅提升信號交叉口控制的實時性、主動性、協調性，本項目將核心技術轉化為實驗內容，體現了實驗的挑戰度和高階性。

交通是興國之要、強國之基。我國正由“交通大國”邁向“交通強國”建設，標志著交通運輸行業發展重點將由大規?；A(chǔ)設施建設轉向現代化運行管理與服務。智慧交通是交通運輸現代化的重要標志，是交通強國建設的重要內容。智能網聯交通技術是當前交通領域革命性的創見和行業科技發展前沿。我國政府對此高度重視，相繼出臺了《新一代人工智能發展規劃》、《交通強國》、《開展智慧城市基礎設施與智能網聯汽車協同發展試點工作》等一系列政策，推動智慧交通應用，加快新型基礎設施建設網絡化、數字化、智能化、車城一體化協同發展。平面交叉口作為城市路網的主要聯通節點，是交通擁堵誘發點和交通沖突常發點，其控制問題一直都是交通領域的研究熱點。本實驗將智能網聯環境下交叉口管理控制的前沿科研成果反哺于實驗教學，立足新時代交通強國建設背景下創新人才培養需求，以交叉口信號控制原理和理論方法為基礎，綜合運用虛擬仿真技術，有效解決交通工程實際問題，激發學生的專業自豪感和投身交通強國建設的使命感。

（2）實驗面臨“智能網聯環境難以實物化”、“交叉口信號配時過程難以可視化”、“交叉口協同控制效果難以形象化”的難題，必須通過虛擬仿真實驗將現實中含安全風險、強抽象操作的信號交叉口協同控制變得可重復、可分析、可探索，培養學生的創新意識、科學素養和工匠精神。

交叉口是城市道路網絡的重要組成部分，其交通沖突集中、交通行為復雜，設計方案影響因素眾多，且各交叉口之間交通流關聯性強，需根據路網交通流實際分布情況，識別關鍵路徑，進行信號交叉口協同管控設計。與此同時，智能網聯技術的推廣與應用對交通行業帶來革命性的影響。在智能網聯環境下，車輛與車輛、車輛與道路間能夠進行實時信息交互，車輛與車輛、車輛與道路間耦合關系發生本質變化，交通流運行較傳統交通環境存在明細差異，對城市交叉口信號協同優化設計提出了新挑戰。但僅僅依靠理論教學難以達到讓學生深入理解和靈活運用基本原理的效果，因而開展相關實驗很有必要。常規實驗方法包括城市路網沙盤演示與基于微觀仿真軟件的仿真實驗，前者僅具有展示效果，功能性較弱，后者雖然功能性較強，易于普及，但是學生參與感非常低，同時已有交通微觀仿真技術都建立在傳統交通流模型的基礎上，對智能網聯環境下交通流的適應性和有效性仍有待驗證。因此，利用虛擬仿真技術開展智能網聯環境下信號交叉口協同優化設計的實驗教學十分必要，對虛擬智能網聯場景生成和網聯環境下交通運行的仿真具有非常重要的意義。

（3）學生在智能網聯虛擬現實中進行交叉口協同控制實驗，增強了學生對交通工程專業課程的理解和應用能力，引導學生對智能網聯交通前沿技術進行自主探索與積極實踐。

智能網聯場景下信號交叉口協同控制實驗，涉及交通工程專業的核心主干課程《交通工程綜合設計》、《交通管理與控制》，同時將團隊成員將所掌握的國際領先的交通管理與控制技術知識與自主研發的最新科研成果轉化為多樣化虛擬教學資源。通過對城市路網交叉口場景、智能網聯環境數據交互、交通流仿真模擬、多自由度駕駛模擬平臺等方面的高度仿真，使學生能夠同時從個體和全局的視角理解信號交叉口協同優化設計原理，沉浸式地開展交叉口信號協同優化設計、智能網聯環境下交叉口信號控制策略設計等實驗，引導學生對智能網聯交通前沿技術進行自主探索與積極實踐。實驗完成后，就不同設計方案從緩解交通擁堵、提升交通安全、減少碳排放等不同方面進行對比評價，從而達到深刻理解設計原理，提高科研素養的目的。

設計原則：

“智能網聯場景下信號交叉口協同控制虛擬仿真實驗”以三維虛擬現實為基礎，結合實際路網交通流量數據，開展虛擬實際操作，其先進性主要包括：

（1）項目以實際道路網絡為藍本開展實驗，并拓展到智能網聯交通場景，體現了實驗數據和實驗場景的先進性。依托東南大學交通運輸工程學科優勢（雙一流建設、第四輪評估A+），結合項目負責人主持完成的國家重點研發計劃項目“面向動態網絡均衡的城市交通誘導與信號控制協同技術”（2018YFE0120100），積累了真實、豐富的路網交通基礎數據庫，而且對智能網聯環境下交叉口協同優化設計的關鍵難點及解決方案具有深刻認識。將這些成果轉化為本項目的功能設計和實驗步驟開發，保障了實驗項目真實性和理論方法的先進性。

（2）智能網聯交通是加快建設交通強國、科技強國、數字中國的重要創新引擎，體現了實驗對象和實驗元素的先進性。本實驗從傳統單點交叉口信號控制延伸到智能網聯環境下交叉口群協同優化設計，實現路網交通流的精準管控與協同服務，符合《交通強國建設綱要》中智慧交通戰略要求?；谠贫斯蚕硖摂M仿真平臺，模擬不同信號控制設計方案對應的交通運行狀態，并實時輸出平均車速、排隊長度、碳排放等評價指標，進而不斷優化設計方案，凸顯了智能網聯環境下交叉口多目標協同優化設計的新思路。

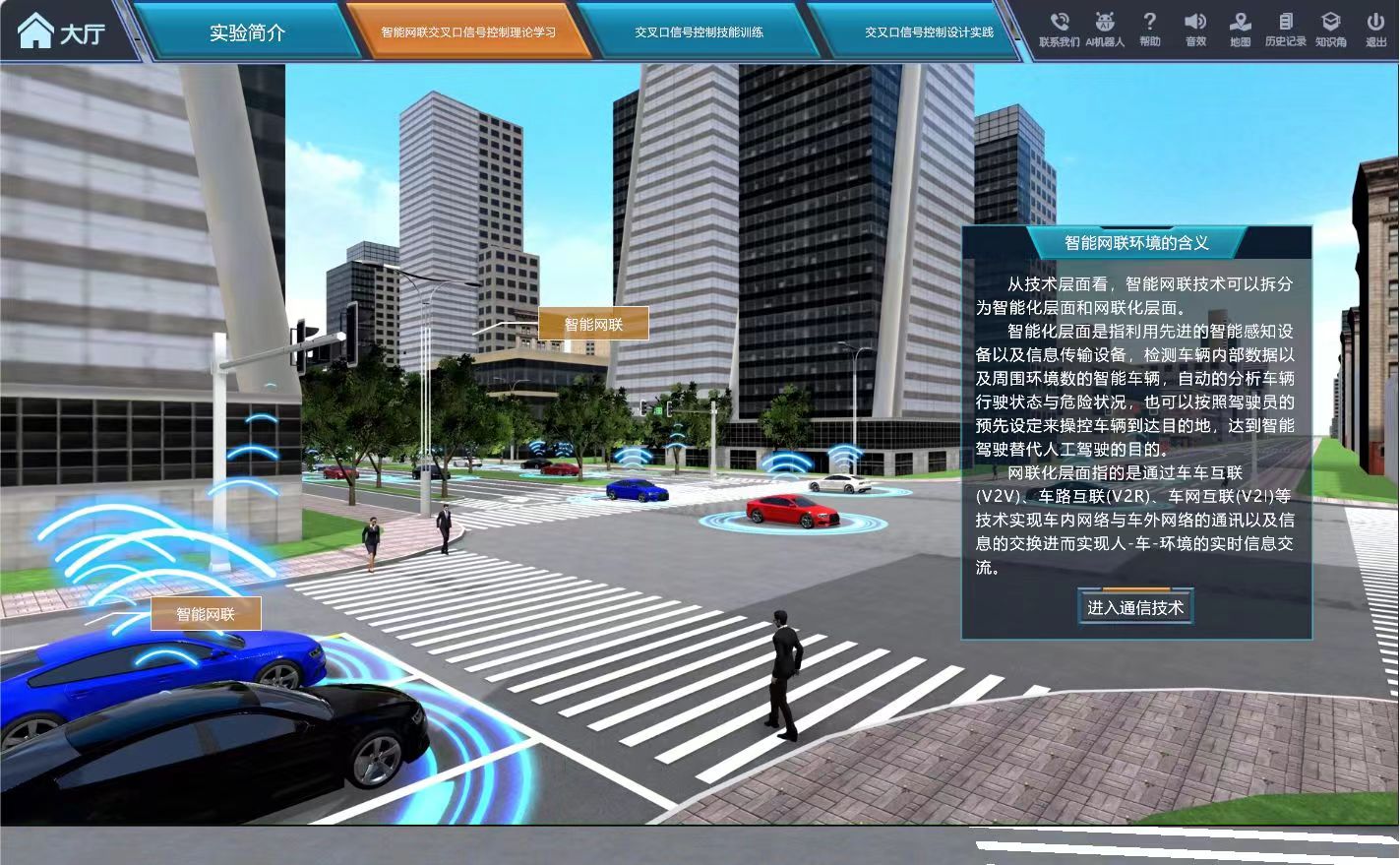

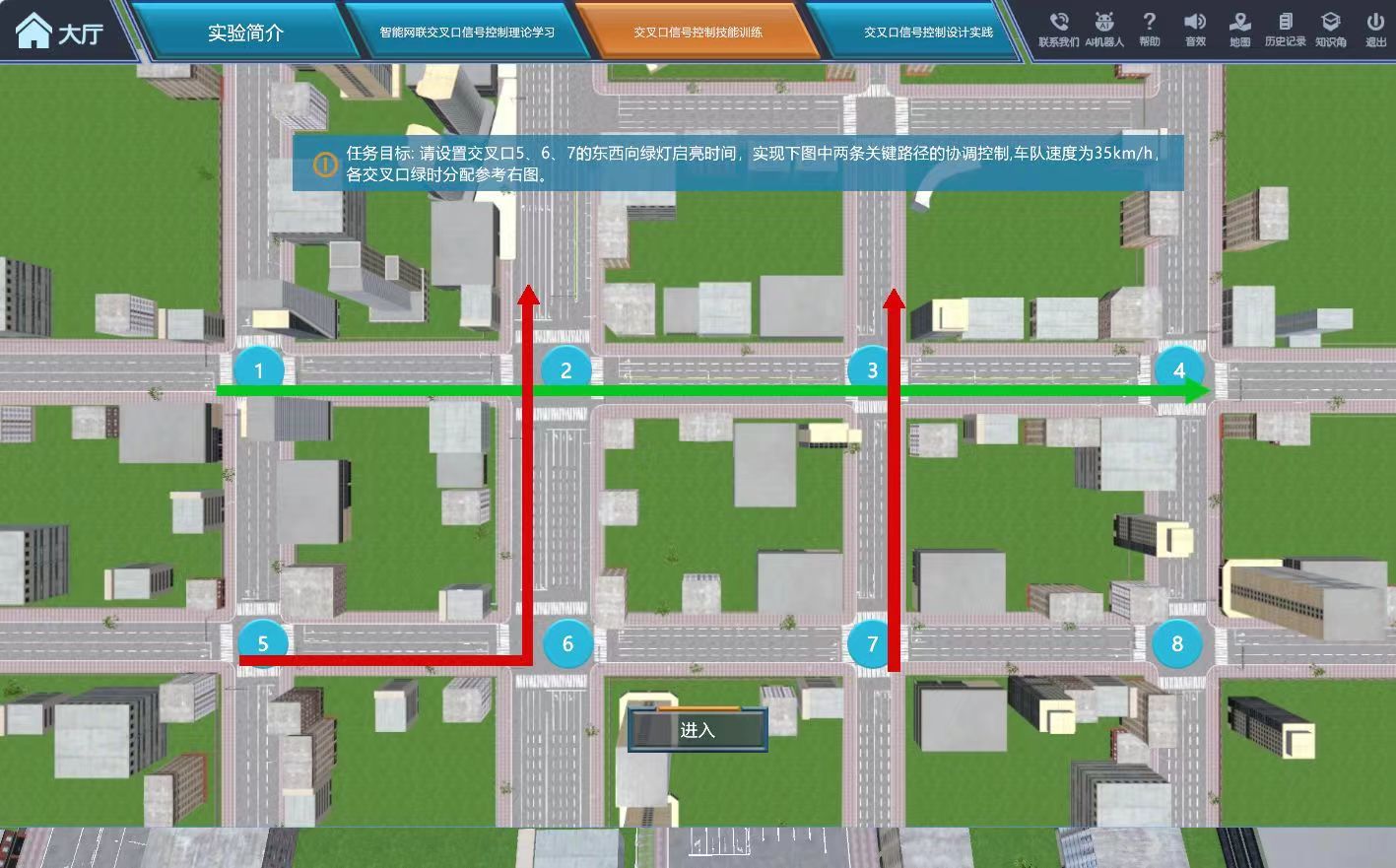

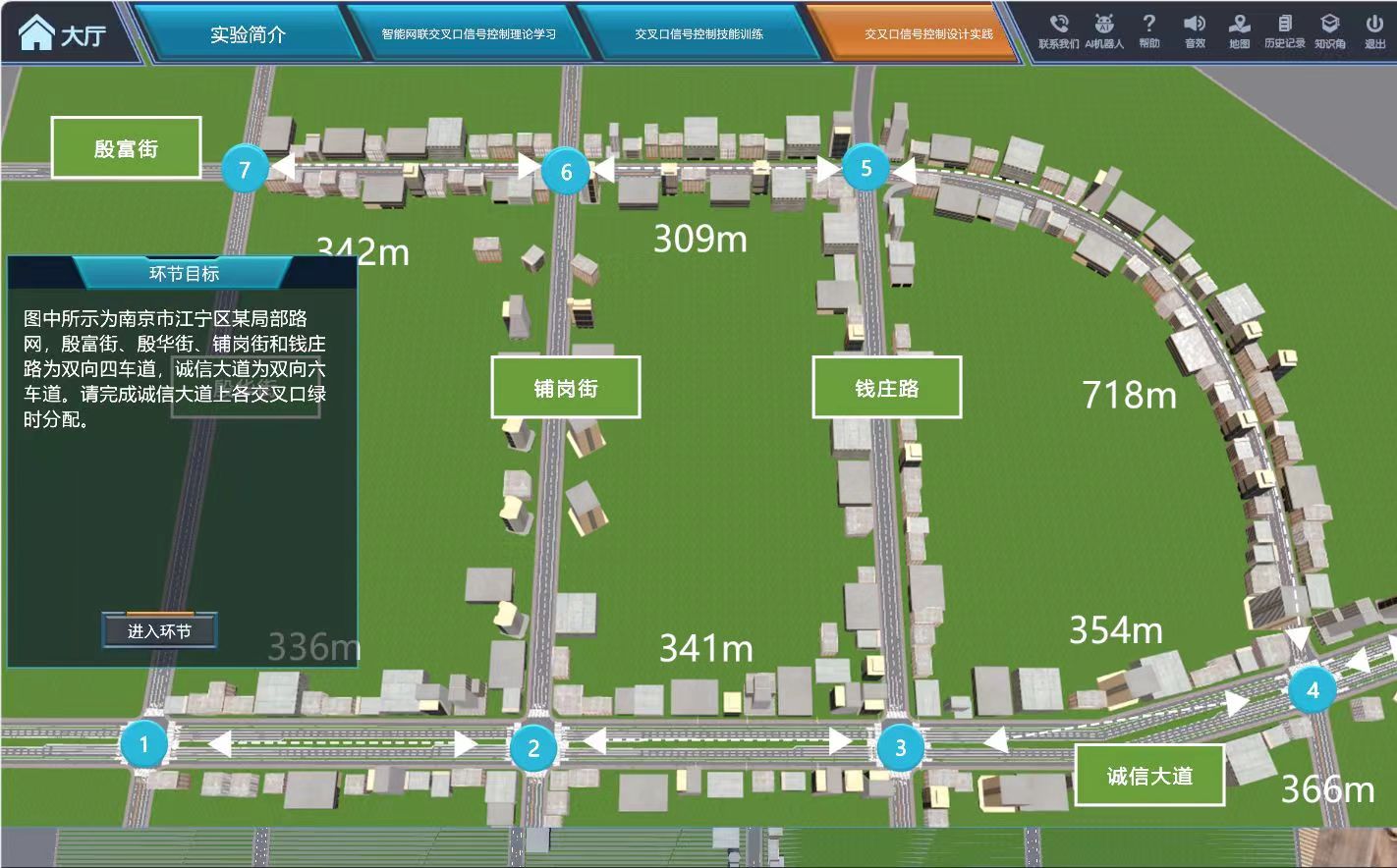

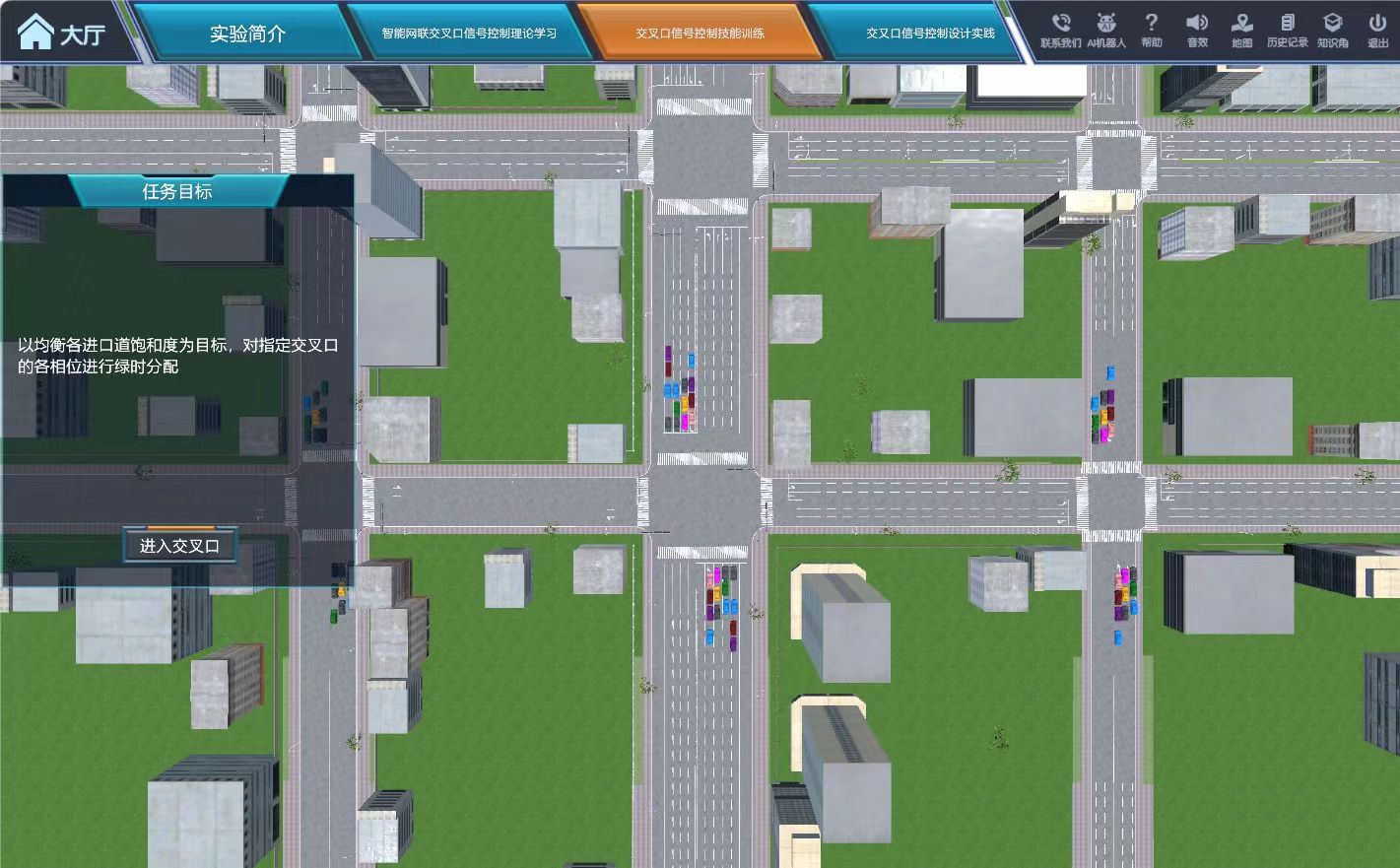

（3）項目基于Webgl版本開發應用環境，3D可視化效果強，用戶使用便捷，體現了軟件開發技術的先進性。本實驗系統包含多個層級，涉及多種原理與方法，層層遞進、環環相扣。系統畫面設計簡潔美觀，具有科技感，整體邏輯經過反復修改論證。實驗配設了“新手引導”“步驟引導”和“知識提示”等環節，讓學生可以快速理解實驗?zāi)康呐c流程。實驗中智能網聯場景、交叉口交通流運行狀況、路網交通流分布等相關工況場景利用3D技術高度還原現實場景，用戶可以進行深度情景體驗，類似游戲操作的實驗方式增加了學生的實驗熱情。

此外，此虛擬仿真系統采用C#開發語言，基于Unity開發引擎發布的webgl版本的應用，采用主要websocket協議實現與服務器的通信和數據傳輸，3DMAX和Maya實現3D圖形可視化。系統運行平臺：windows 8\windows 10，火狐瀏覽器、谷歌瀏覽器（64位）。用戶使用輕便化，無需下載安裝應用，直接打開網頁即可運行該虛擬仿真系統。

實驗?zāi)繕?biāo)：

本項目實驗內容源于工程實際和科研前沿，經過進行設計，構建出“理論方法教學+虛擬交通仿真+真實路網實踐”實驗架構，設計了“操作性考核+測試性考核+嘗試性考核+創新性考核”實驗?zāi)繕?biāo)達成度多維評價方法，全面提升學生理論理解、操作實踐和創新能力。目的是讓學生通過“理論方法教學”夯實交叉口信號控制理論知識，通過“虛擬交通仿真”加強控制系統感知和知識理解，最終在虛擬環境下進行“真實路網交叉口信號控制設計實踐”。項目針對實驗中既包含對學生操作性、測試性等常規要求，也包含嘗試性、創新性的高階要求，設計了“操作性考核+測試性考核+嘗試性考核+創新性考核”多維評價方法，實現了對學生實驗的知識評價、過程評價、能力評價。目標是提升操作技能和培養創新能力，并且培養學生“發現問題-分析問題-解決問題”的高階學習能力和創新能力。

知識目標：

（1）熟練掌握“單點交叉口信號控制”、“干線綠波信號控制”和“區域交叉口協同控制”基本原理和設計方法；

（2）掌握智能網聯條件下，車隊行駛速度、交叉口信號配時、交叉口之間的綠燈時差等多變量協同優化設計方法；

（3）深刻理解交通事故場景下“事故自動感知、信息實時交互、信號智能優化、誘導精準有效”的全流程智慧管控策略。

能力目標：

（1）提高學生對基礎專業知識的理解能力及在智能網聯環境下的應用能力；

（2）引導學生進行規律探究、自主設計，培養學生高階學習能力和創新能力；

（3）培養學生解決多變量協同優化復雜問題的綜合設計能力和高級思維。

素養目標：

（1）遵循科學思維方式，探索交叉口協同控制問題的本質和規律，培養學生嚴謹?shù)膽B(tài)度、細致的觀察力、耐心的精神和創新的意識；

（2）多次嘗試不同組合尋找最優方案，增強學生經過刻苦探究收獲能力和素質提高的成就感。

思政目標：

（1）深刻領悟我國《交通強國建設綱要》中的智慧交通戰略要求，培養學生大國工匠精神和卓越工程師意識；

（2）激發學生的專業自豪感、社會責任感和投身交通強國建設使命感。

實驗要求：

 1、專業與年級要求

本實驗適用于交通運輸類中的交通工程專業、交通運輸專業學生。相關實驗步驟可拓展至地理信息科學、道路橋梁與渡河工程等專業交通類方向課程的輔助學習。

實驗對應的核心知識點與《交通工程綜合設計》、《交通管理與控制》課程直接關聯，也適用于《交通規劃》、《交通設計》等課程的相關知識、能力要求的培養。適合本科3、4年級學習，部分實驗步驟還可應用于學生畢業設計和課外研學過程中的創新實驗。

2、基本知識和能力要求

進行本實驗學習的學生，應對《交通管理與控制》、《交通設計》中的交叉口渠化設計、信號控制方案設計有基本的了解，對多因素、多目標要求的交通控制方案設計有綜合必選和應用能力。
